Electricidad y Radioelectricidad

Parte primera.

  • Conocimientos suficientes de electricidad y radioelectricidad para operar una estación de radioaficionado.
  • La prueba consta de 30 preguntas y para superarla será preciso responder correctamente el 50% de las preguntas.
Realizar nuevo examen

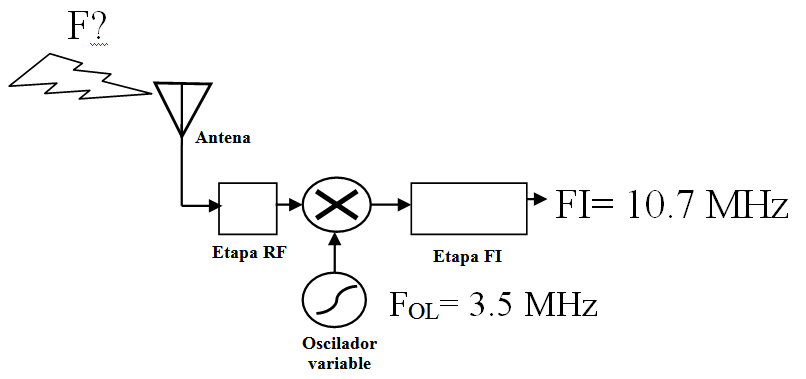

Si queremos sintonizar una frecuencia de 7 MHz en un receptor que tiene una frecuencia intermedia de 9 MHz, ¿cuál deberá ser la frecuencia del oscilador local?:

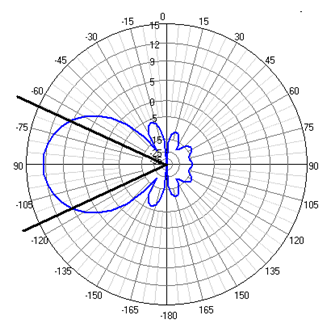

El ancho del haz de la antena:
Cuando se conectan condensadores en paralelo, la capacidad resultante del conjunto es:

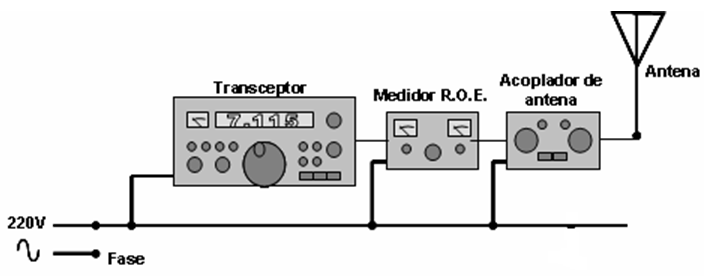

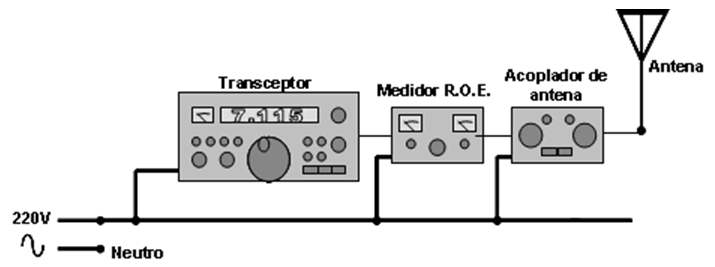

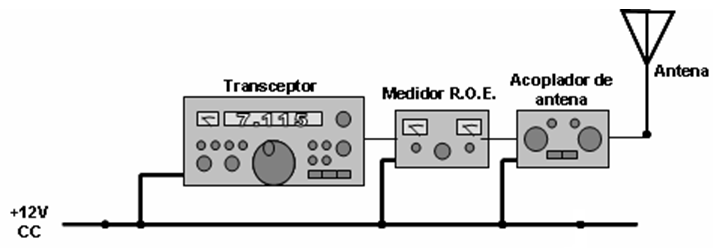

La toma de tierra de una estación:

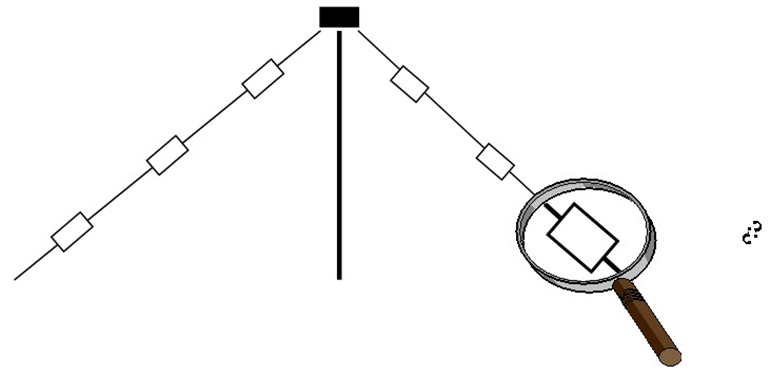

Una antena dipolo con trampas:
El producto de 13 voltios por 1 amperio son:
En sistemas de transmisión analógicos, las señales:
El máximo de radiación del diagrama de una antena vertical se produce:
Se conoce con el nombre genérico de "diodo" a:
Qué circuito, dentro del cuadro discontinuo, se emplea para conectar un cable coaxial a un dipolo:
¿Qué es un diodo?
Para tratar de minimizar la producción de interferencias con una estación de radioaficionado, debe procurarse:
Se denomina frecuencia intermedia (FI) a:
Los receptores de conversión directa:
En una emisión de banda lateral única (SSB):

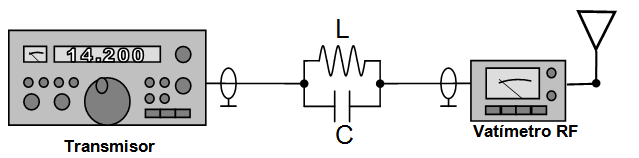

Si en el vatímetro de la figura conectado entre un transmisor y una antena, se observa la siguiente lectura de potencia directa y reflejada, se puede afirmar que:
Una antena es resonante si:
La polarización de una antena es:
El siguiente circuito eléctrico podría emplearse:
La ganancia de una antena se puede expresar en:
Un transformador está formado por al menos:
Se conoce como "selectividad" de un receptor:
La velocidad de propagación de las ondas electromagnéticas en el vacío es:
Una antena en trasmisión, ¿se puede tocar con las manos?:
Para cualquier comunicación radioeléctrica en la banda UHF, se puede afirmar que:

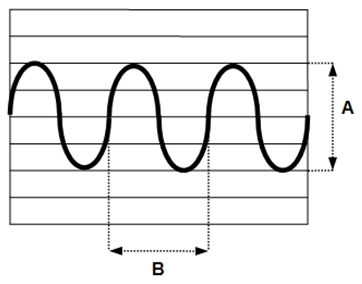

La aplicación más importante del osciloscopio consiste en:
El índice de modulación caracteriza a:
Una instalación radioeléctrica con desadaptación de impedancias entre el transmisor y la antena podrá producir:

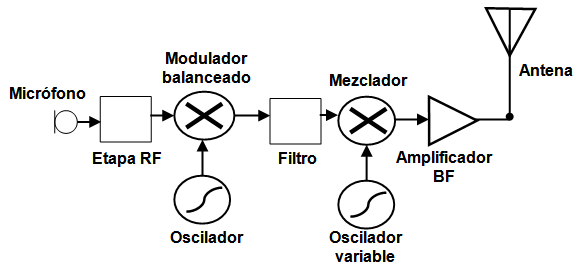

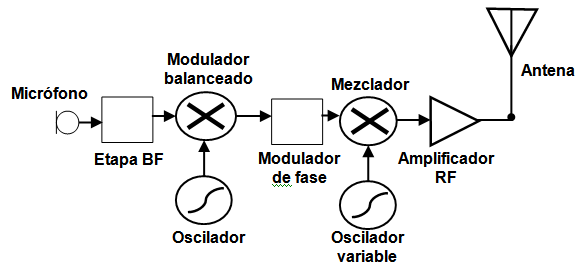

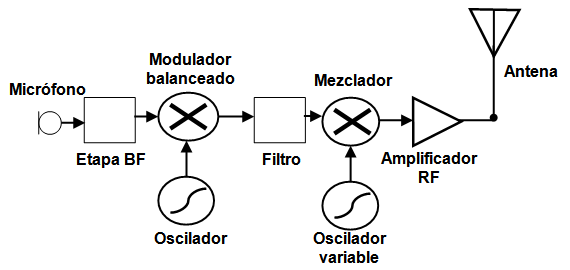

El esquema de un transmisor básico para banda lateral única se corresponde con la figura:
Para determinar la desadaptación de impedancias entre el transmisor y la antena se usa:
