VNA AA-30.ZERO


VNA AA-30.ZERO

  RSS
EA2HW
Mensajes: 2128
11 febrero, 2019 22:29     #331473

Estoy planteándome comprar una la VNA AA-30.ZERO de Rig Expert. Agradecería algún comentario sobre su calidad y precisión de cualquier compañero que haya trabajado con una. No me importa tener que conectarla a un PC. Sí me interesa la posibilidad de añadir un Arduino para gestionar una tarjeta SD.

«Que inventen, pues, ellos y nosotros nos aprovecharemos de sus invenciones. Pues confío y espero en que estarás convencido, como yo lo estoy, de que la luz eléctrica alumbra aquí tan bien como allí donde se inventó», "El pórtico del templo", Miguel de Unamuno, 1906

http://www.enioea2hw.wordpress.com

ResponderCitar
EA2HW
Mensajes: 2128
13 febrero, 2019 09:14     #331546

¿Nadie tiene una AA-30 ZERO de Rig Expert?

«Que inventen, pues, ellos y nosotros nos aprovecharemos de sus invenciones. Pues confío y espero en que estarás convencido, como yo lo estoy, de que la luz eléctrica alumbra aquí tan bien como allí donde se inventó», "El pórtico del templo", Miguel de Unamuno, 1906

http://www.enioea2hw.wordpress.com

ResponderCitar
EA1CN
Mensajes: 1002
13 febrero, 2019 09:59     #331549

No, Enio, lo siento. Pero me ha llamado la atención y he visto la web donde lo vende (astroradio). Incluso me he chupado el vídeo, aunque menterao de poco (desde Hi! hasta Bye Bye!). Pero es interesante, sí señor.

Es de suponer que ese conector que sale en el vídeo te lo proporcionan también (no en el kit, que no lo veo, sino aparte).

Y el tío suelda los pines sin quemarse, ¡qué jodío! (yo tengo un dedal de costura para ello). Hi!.

Que tengas mucha suerte y nos irás informando, bien por aquí o por tu blog.

Un cordial saludo.

------------
73 Diego. EA1CN
doctorohmio-arroba-gmail.com

ResponderCitar
EA2HW
Mensajes: 2128
13 febrero, 2019 10:14     #331551

Bueno... los pobres tenemos que comprar artículos low cost. Esta VNA parece tener calidad y puede comunicarse con un PC y con un Arduino. En realidad una VNA te proporciona un chorro de datos con tres parámetros. Lo importante es que sea precisa en las mediciones y que se pueda programas los límites del barrido y la dimensión de los pasos. Los demás es pura matemática y hay muchas aplicaciones en especial una hoja de cálculo con gráficos a partir de un fichero csv. También hay en Internet recursos e información para tener un instrumentos útil.

Tengo una SARK 100 made in China de diseño español. Me funciona, pero he querido comunicarla con el teléfono vía Bluetooth pero no funciona. Creo que la AA-30 tiene más posibilidades aunque la SARK tiene también una salida TX/RX, pero sin documentar.

«Que inventen, pues, ellos y nosotros nos aprovecharemos de sus invenciones. Pues confío y espero en que estarás convencido, como yo lo estoy, de que la luz eléctrica alumbra aquí tan bien como allí donde se inventó», "El pórtico del templo", Miguel de Unamuno, 1906

http://www.enioea2hw.wordpress.com

ResponderCitar
EC1DLH
Mensajes: 352
14 febrero, 2019 17:52     #331613

Hola

Dispongo de un vna aa-30 zero,  es muy prerciso, pero hecho de menos el grado de lectura en el software

pero bueno .... con el puntero pasando por la grafica te da los valores, pero en la lectura lateral de la grafica queda

escasa

lo compre en astro radio, con su manual en castellano

que se agradece



un saludo

Esta publicación fue modificada hace 6 meses 2 veces por EC1DLH

juan

ResponderCitar
EA2HW
Mensajes: 2128
14 febrero, 2019 20:42     #331616

Muchas gracias Juan, ¿Has probado Zplots?  https://ac6la.com/zplots1.html

Yo la utilizo con la SARK100 y me da información. Funciona con la salida csv de una VNA. Probablemente podrás sacar la info pues acepta información de todos los modelos de RigExpert.

Muchas gracias, he decidido comprarla. Me interesa más la comunicación con Arduino para diseñar un proceso de datos propio, si es posible.

«Que inventen, pues, ellos y nosotros nos aprovecharemos de sus invenciones. Pues confío y espero en que estarás convencido, como yo lo estoy, de que la luz eléctrica alumbra aquí tan bien como allí donde se inventó», "El pórtico del templo", Miguel de Unamuno, 1906

http://www.enioea2hw.wordpress.com

ResponderCitar
EA2HW
Mensajes: 2128
21 febrero, 2019 08:55     #331859

Ya tengo la AA-30.ZERO comprada en el distribuidor, Astro Radio, me gustaría compartir las experiencias relacionadas con la comunicación y procesamiento de las lecturas con Arduino. Realmente hay muy poco (o nada) publicado sobre el tema. Tiene muchas posibilidades. El acceso a la información de las lecturas es sencillo y la comunicación para acceder a las lecturas en el monitor serie a través del puerto serie virtual (TX/RX) también es sencillo. Lo complicado viene al decodificar las cadenas con las lecturas. Quizá haya algún compañero que lo haya hecho.

«Que inventen, pues, ellos y nosotros nos aprovecharemos de sus invenciones. Pues confío y espero en que estarás convencido, como yo lo estoy, de que la luz eléctrica alumbra aquí tan bien como allí donde se inventó», "El pórtico del templo", Miguel de Unamuno, 1906

http://www.enioea2hw.wordpress.com

ResponderCitar
EC1DLH
Mensajes: 352
22 febrero, 2019 21:07     #331894

Hola Enio

Perdona, por la tardanza en responder

El zplots esta muy bien, pero depende de la precision del analizador, me explico,

la mayoria de los analizadores de antena cuando la resistencia y la reactancia esta dentro de un rango

aceptable, te da una muy buena precision y las graficas ni te cuento, pero cuando trabajas con valores tanto de R como de X

alejados de los 50 ohms en R y los 0 en X es donde empieza el error

yo mismo lo comprobe en su dia con dos analizadores uno era el MiniVna y otro el aim4170 (del cual me arrepiento de venderlo)

mi intencion era medir la R y la X de una antena loop circular para recepcion

este es el articulo ( http://home.earthlink.net/~christrask/Varactor%20Tuned%20Loop%20Antenna.pdf)

te puedo decir que el AIM4170 hizo una lectura muy proxima a la simulacion de EZNEC asi como la de ANTENNA MODEL (mininec) de  Teri software, pero en cambio el MiniVna no tenia esa precision en las lecturas de R y X

al parecer el MiniVna al cabo de un corto tiempo de funcionamiento  se recalentaba uno de los IC y era donde las lecturas no eran muy correctas.

Yo acabo de encarcelar el AA-30 Zero en una caja de aluminio y de paso cambiar el conector SMA por uno BNC

te voy a pasar una foto





juan

ResponderCitar
EC1DLH
Mensajes: 352
22 febrero, 2019 21:14     #331895

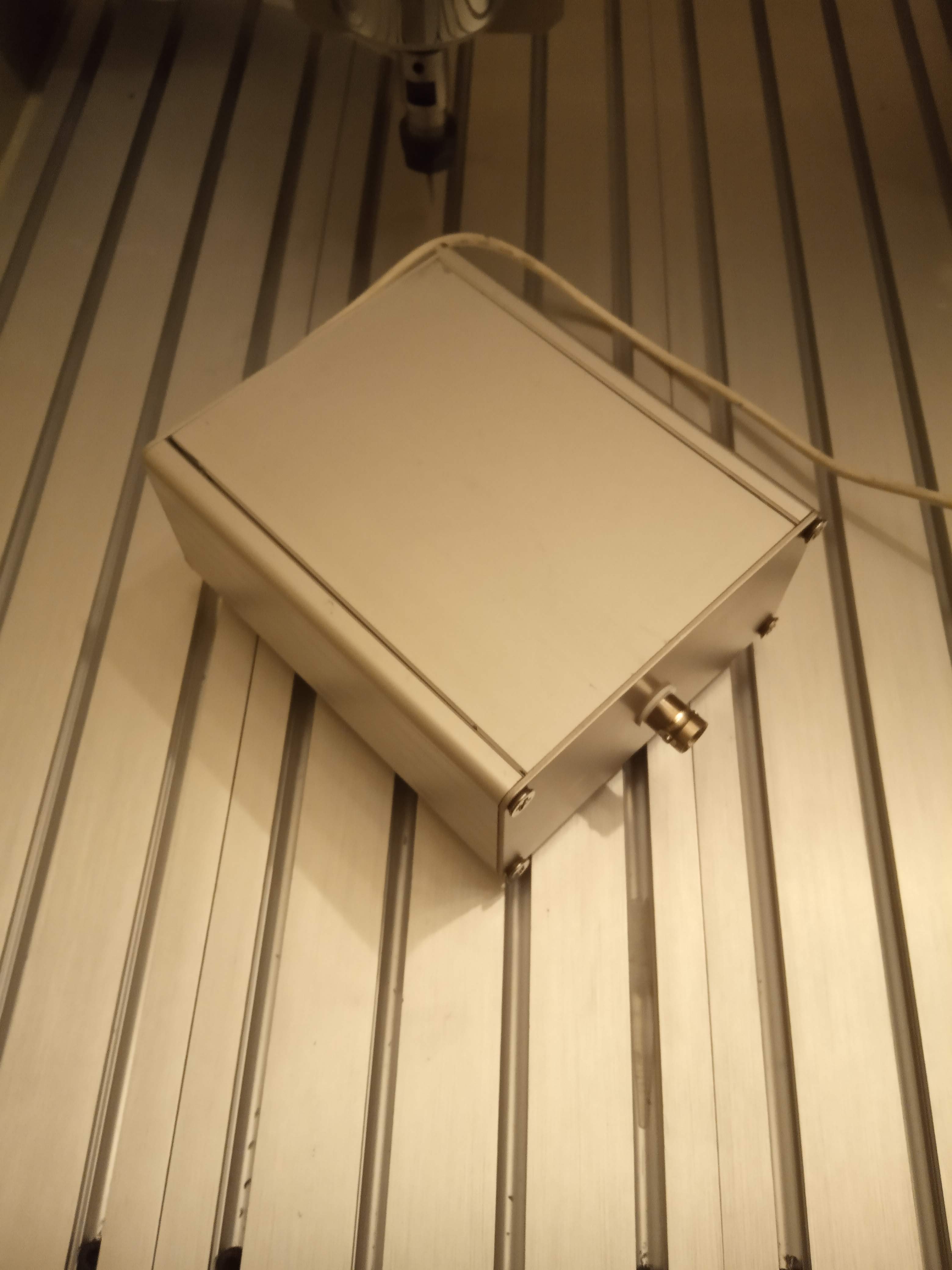

Aqui tienes el analizador

seria interesante hacer unas mediciones en los extremos de la R  y X y compararlas con algun analizador de antenas para ver su

precision











Esta publicación fue modificada hace 6 meses por EC1DLH

juan

ResponderCitar
EA2HW
Mensajes: 2128
23 febrero, 2019 10:04     #331909

Muchas gracias Juan, es muy interesante tu aportación. No tengo criterio para estimar la precisión de una VNA, por eso me parece muy interesante lo que comentas. Como concepto, entiendo que una VNA no es un instrumento simple y que por un lado está el todo el proceso de medición, por otro, el cálculo y finalmente la salida gráfica y/o alfanumérica. La AA-30.ZERO, entrega la mediciones en uno de los dos puertos serie que incluye. He comprado el medidor porque entiendo que esta parte está bien resuelta por la experiencia del fabricante y que las mediciones que realiza con fiables.

Ahora tengo la opción de utilizarla con el soft de RigExpert, añadiendo un puerto USB. Además puedo añadir una tarjeta SD al Arduino para almacenar y procesar posteriormente en un PC las mediciones o/y un display que indique la frecuencia a la que resuena la antena (o ROE mínima).

Todo este proceso tiene el aliciente de adquirir experiencia en la comunicación de un objeto con Arduino a través un puerto serie, aunque el mayor problema no es la lectura y proceso de datos sino enviar la frecuencia, la amplitud y el tamaño de los saltos a la VNA. Aunque tampoco sería difícil añadir unos pulsadores, como la SARK 100 que seleccione y envíe los comandos.

«Que inventen, pues, ellos y nosotros nos aprovecharemos de sus invenciones. Pues confío y espero en que estarás convencido, como yo lo estoy, de que la luz eléctrica alumbra aquí tan bien como allí donde se inventó», "El pórtico del templo", Miguel de Unamuno, 1906

http://www.enioea2hw.wordpress.com

ResponderCitar
EA2HW
Mensajes: 2128
23 febrero, 2019 18:55     #331916

Por cierto Juan, ¿Donde has pillado esa caja?



«Que inventen, pues, ellos y nosotros nos aprovecharemos de sus invenciones. Pues confío y espero en que estarás convencido, como yo lo estoy, de que la luz eléctrica alumbra aquí tan bien como allí donde se inventó», "El pórtico del templo", Miguel de Unamuno, 1906

http://www.enioea2hw.wordpress.com

ResponderCitar
EC1DLH
Mensajes: 352
24 febrero, 2019 08:54     #331931

Hola

Las cajas las compro en Ariston

aqui tienes el enlace: https://www.ariston.es/productos/buscar.aspx?cat=789



un saludo

juan

ResponderCitar
EA2HW
Mensajes: 2128
24 febrero, 2019 09:19     #331932

Gracias
