20 enero, 2021 10:36     #358310

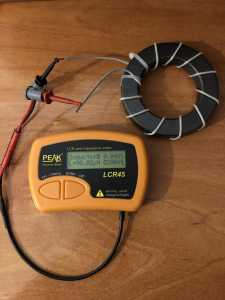

Me han regalado 5 Toroides, son bastante grandes, en las fotos podréis ver las dimensiones y la impedancia, dando 10 vueltas sobre el. Quisiera saber, si es posible, el tipo de material de dicho toroide. Gracias de antemano.

Saludos Vicente EA1T

IMG 1083 Easy Resize.com
IMG 1125 Easy Resize.com

Vicente EA1T ex EA1TI
http://ea1t.ure.es/
Santander
Solo existen dos cosas infinitas: el universo y la estupidez humana. Y no estoy completamente seguro de lo primero. A. Einstein.

ResponderCitar
EA1BDX
Mensajes: 523
20 enero, 2021 11:23     #358312

Buenos días

Una manita....

https://toroids.info/

Saludos, Juan EA1BDX

ResponderCitar
EC1DLH
Mensajes: 436
20 enero, 2021 11:42     #358313

 Material 43

juan
https://ec1dlh.blogspot.com/

ResponderCitar
  EA2AJO me gusta
EB3DYO
Mensajes: 1517
20 enero, 2021 12:53     #358315

yo cuento 11 espiras?, con estas dimensiones en toroids.info no hay ninguno,usando el programa mini ring core ,con 10 vueltas y esa inductancia sale el ft240-43



EB3DYO.
FRANCISCO.

ResponderCitar
  EA2AJO me gusta
EB3DYO
Mensajes: 1517
20 enero, 2021 13:48     #358319
TOROIDE

poniendo estas medidas en toroides desconocidos sale una AL de 900, la que tendria un toroide mas pequeño como ft140-43, pero claro no podemos hacer caso ya que el AL varia con las dimensiones,asi que seguira siendo desconocido ,creo que solo queda coger el vna y ver su respuesta en frecuencia ,simulando un choque,balun ,etc y ver si nos sirve .un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA2SN
Mensajes: 3000
20 enero, 2021 15:19     #358324

Usando el "adivinador de propiedades", con las dimensiones mecánicas, el número de espiras (11) y la inductancia medida, el minicalculador te da como resultado que es un material con una mu sub i de 715 que sería lo más cercano al toroide de ferrita de Ferroxcube T87/56/13 de material 4A11 (permeabilidad = 700). Lo más parecido en Amidon sería un FT340-43 (permeabilidad= 850): https://www.rf-microwave.com/en/nbp/nmp/toroid-for-broadband-emi-filters/ft-340-43/ .

toro desconocido

Para ver datos de ferritas puedes consultar esta tabla de referencias cruzadas: https://palomar-engineers.com/ferrite-products/ferrite-cores/toroid-cross-reference

Un saludo,

jon, ea2sn



Jon, EA2SN / AE2SN / ARRL-VEC VE / GLAARG VE

ResponderCitar
EA1T
 EA1T
Mensajes: 453
20 enero, 2021 18:21     #358334

OK pues si efectivamente son 11 espiras con las prisas se me fue la mano,tengo la duda si este toroide sirve para hacer balun para HF ya me direis.

Gracias a todos por la informacion.

Saludos Vicente EA1T

Vicente EA1T ex EA1TI
http://ea1t.ure.es/
Santander
Solo existen dos cosas infinitas: el universo y la estupidez humana. Y no estoy completamente seguro de lo primero. A. Einstein.

ResponderCitar
EA1T
 EA1T
Mensajes: 453
20 enero, 2021 18:28     #358335

Veo por el enlace que ha puesto Jon EA2SN que si vale para HF ,gracias por la informacion.

Saludos Vicente EA1T

Vicente EA1T ex EA1TI
http://ea1t.ure.es/
Santander
Solo existen dos cosas infinitas: el universo y la estupidez humana. Y no estoy completamente seguro de lo primero. A. Einstein.

ResponderCitar
