Problemas con un Icom706 y acoplador automático externo.

  RSS
EA3FAJ
Mensajes: 227
6 septiembre, 2019 13:57     #338150

Me han dejado un Icom Ic-706 de los primeros, y no hay manera de que se entienda con el acoplador automático externo MFJ-993B. Con todos los cables conectados, al apretar el botón del tune en el Ic-706, este no se activa.

Con el Ic-736, y el mismo cable y acoplador, no tengo problemas.

Alguien con un Ic-706 y un acoplador automático externo tiene alguna idea.

Gracias.

www.qrz.com/db/ea3faj

ResponderCitar
EA1CP
Mensajes: 28
6 septiembre, 2019 16:52     #338158

@ea3faj

Mira a ver si en el menu tienes activo el 12 y el 13

ResponderCitar
EA1CP
Mensajes: 28
6 septiembre, 2019 17:20     #338159

Creo que no te va a ser por ahi. Manda una foto de los conectores y cables de interconexion



ResponderCitar
EA3FAJ
Mensajes: 227
6 septiembre, 2019 18:51     #338163

Muchas gracias por la respuesta. el 12 y el 13 los tengo en ON , y el cable es el mismo que va bién com el Icom. IC736

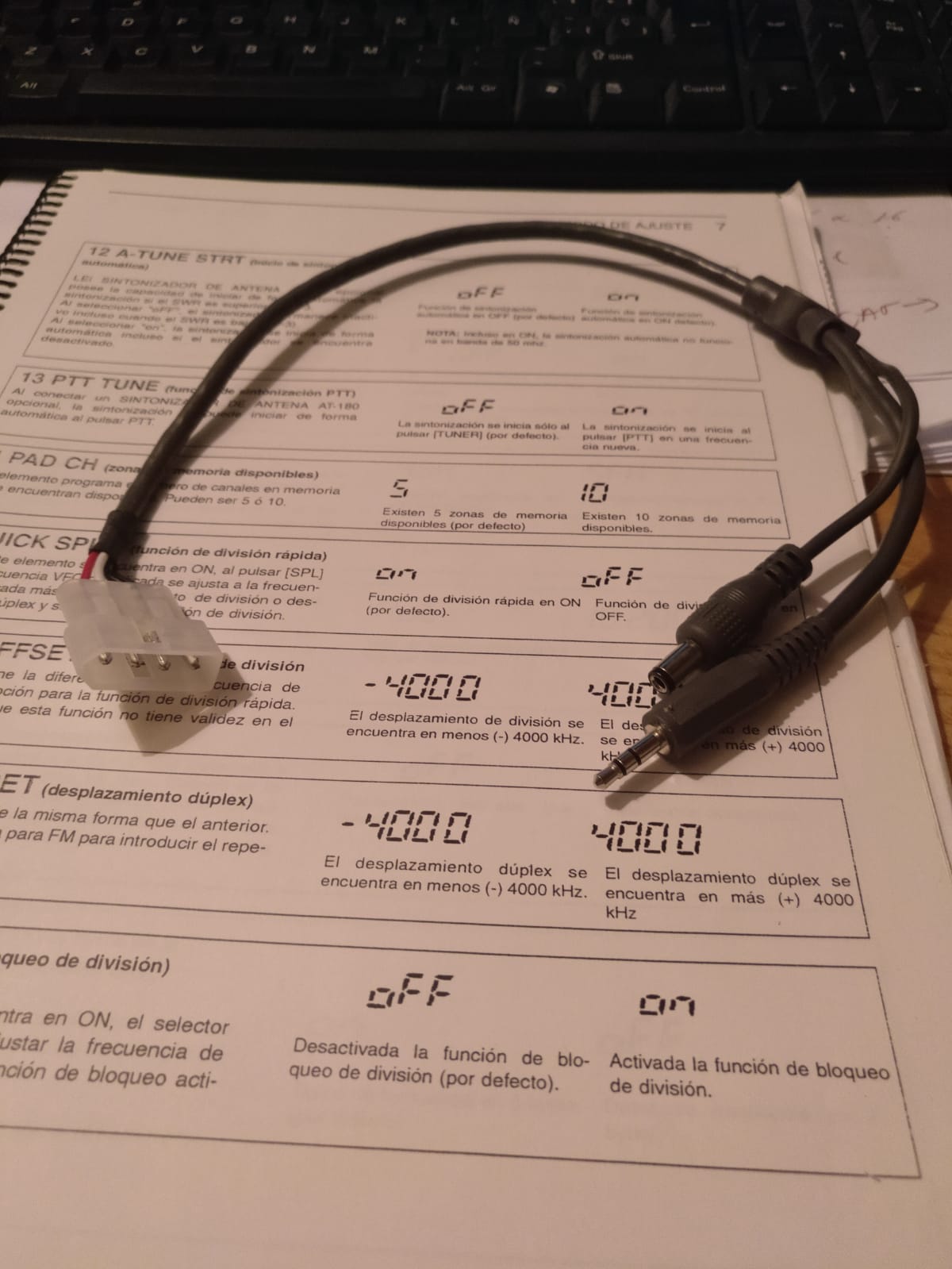

WhatsApp Image 2019 09 06 at 18.49.13

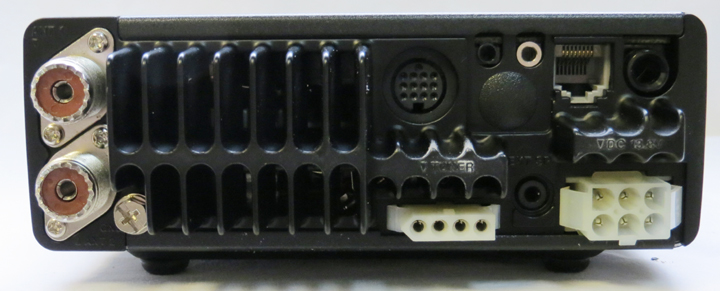

 Real panel

www.qrz.com/db/ea3faj

ResponderCitar
EA2J
 EA2J
Mensajes: 3093
6 septiembre, 2019 20:52     #338166

Icom en otros modelos inserta una señal de positivo a través de una resistencia de 47K en START, En otros modelos los pinout del conector "TUNER" (Molex de 4 pines) son:

1-KEY

2-START

3-+12V

4-GND

Si son así, una resistencia de 47K entre los pines 2 y 3 inhibe el funcionamiento del acoplador interno.  La orden de inicio de ajuste parte del pin KEY (pin 1) con un diodo en serie tipo 1N4148.



El ámbito de una variable local está limitado al código de la función en la que está definida. (Vida y muerte de una variable)
http://www.enioea2hw.wordpress.com73, Enio

ResponderCitar
EA2J
 EA2J
Mensajes: 3093
6 septiembre, 2019 21:01     #338167

Efectivamente, el conector del 706 es el mismo del 7300

https://www.sgcworld.com/Publications/Downloads/ic706connecting.pdf

No conozco el funcionamiento del acoplador remoto que utilizas. (Tampoco he leído el trabajo cuyo enlace te envío) supongo que habrá más literatura, pero el principio básico es el que te he indicado.

1- Inhibir el funcionamiento del acoplador interno.

2-Enlazar la orden de inicio de ajuste.

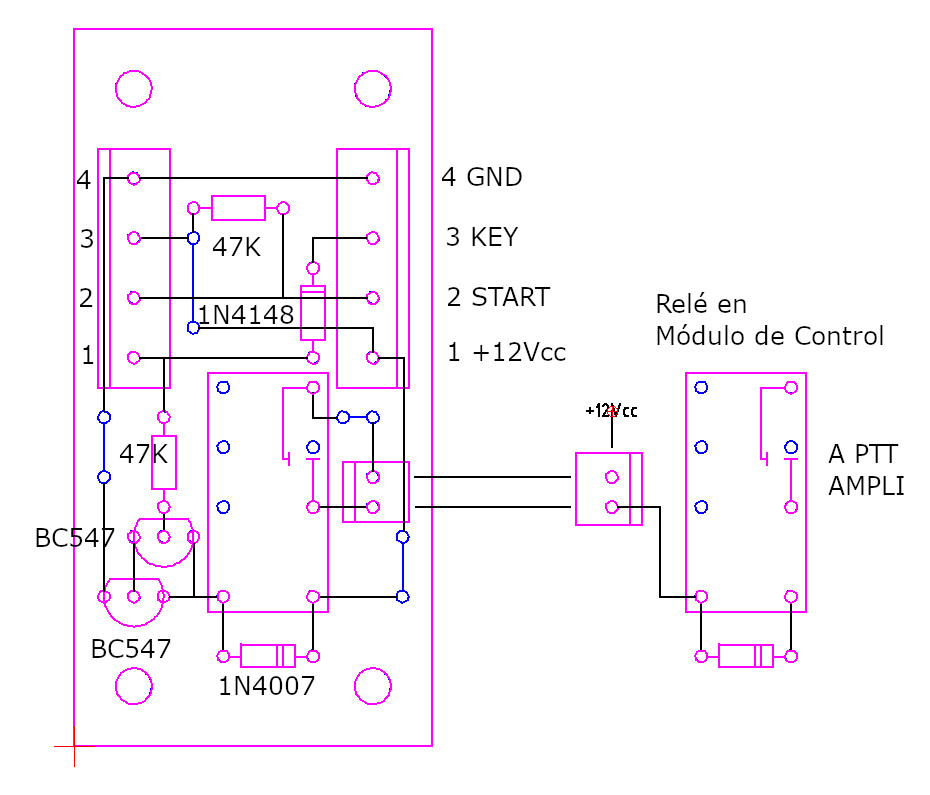

Como dato, es evidente que este sistema lo ha pensado Icom para utilizar principalmente sus acopladores. Yo utilizo un buffer que activa un relé que controla el PTT de un amplificador para evitar que ajuste inadvertidamente cuando el ampli está conectado.

Tuner

El diseño y el dibujo es un poco chapucero, pero funcionar, funciona. Es una variación de un trabajo publicado por un holandés.

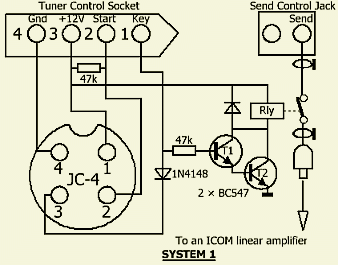

 IC 7300ControlStart

El ámbito de una variable local está limitado al código de la función en la que está definida. (Vida y muerte de una variable)
http://www.enioea2hw.wordpress.com73, Enio

ResponderCitar
  EA3FAJ me gusta
EA3FAJ
Mensajes: 227
6 septiembre, 2019 21:11     #338168

@ea2hw

Muchas gracias por la respuesta.

Voy  a mirar si me hago el circuito del esquema, al no ser mio el 706 y tener que devolverlo, tampoco quiero hacer mucha cosa.

Un abrazo,

Xavier.

www.qrz.com/db/ea3faj

ResponderCitar
EA1CP
Mensajes: 28
6 septiembre, 2019 22:10     #338170

@ea3faj

yo los tengo en OFF los 2 del menu.

 En teoría el cable seria el bueno, tendrías los 12v. entre  los pines 3 y 4 y un 1 lógico (+5v) en la pata 1 cuando el acoplador esta en STANDBY y un 0 logico al acoplar. Revisa las tensiones de la pata 1 o la 2 que si hacen mal contacto el equipo no se entera de que esta ahí. Para medir no uses un FLUKE de los nuevos si no un polimetro de toda la vida en DC porque los polimetros automáticos te podrían petar el fusible interno.

 No se que mas decirte....

ResponderCitar
EA1CP
Mensajes: 28
6 septiembre, 2019 22:13     #338171

Perdona que no te dije que yo uso LDG de 2 tipos no MFJ....

ResponderCitar
EA3FAJ
Mensajes: 227
6 septiembre, 2019 22:14     #338172

@ea1cp

Ok, perfecto. Lo repaso también.



Muchas gracias.

Xavier

www.qrz.com/db/ea3faj

ResponderCitar
EA3FAJ
Mensajes: 227
6 septiembre, 2019 23:44     #338174

@ea1cp

Ok, tengo el LDG AT-600 con su cable, un momento que pueda lo miro con é.

Gracias.

www.qrz.com/db/ea3faj

ResponderCitar
EA3FAJ
Mensajes: 227
17 septiembre, 2019 11:25     #338439

Hechas las comprobaciones con el LDG AT600, y hace lo mismo. Tengo un compañero con un Ic7300 y un acoplador externo, y haremos la prueba con el Ic706.

Gracias a todos.

Xavier



www.qrz.com/db/ea3faj

ResponderCitar
EC1T
 EC1T
Mensajes: 1112
2 junio, 2021 01:34     #363122

Hola.

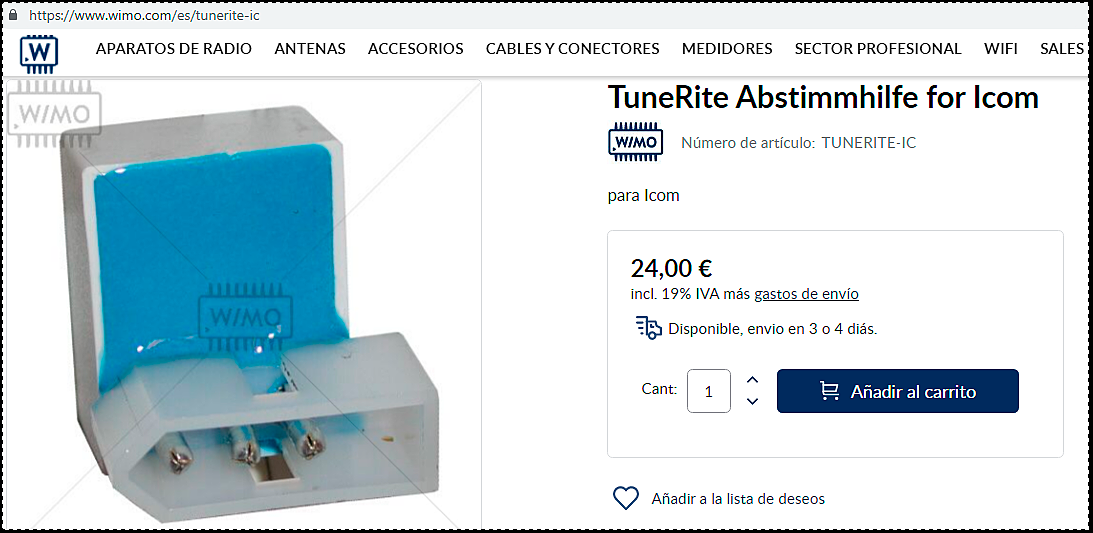

Hay un adaptador de "TUNER  icom" que te puede funcionar en wimo "TuneRite Tuning Aid for Icom" artículo TUNERITE-IC

Muchos transmisores-receptores recientes ofrecen el "botón del TUNE" o "AT", que funciona solamente cuando un sintonizador de la antena externa está instalado. Pero si desea usar un sintonizador de antena manual  tiene que cambiar el modo, reducir la potencia, PTT, después volver a poner las opciones de operación.

 La lista de los equipos compatibles:

  • Todos los equipos Icom con 4 pines (IC-703, 706, 718, 736, 746, 7400, 756, 756ProI/II/III, 765, 775, 7000 etc.)
  • Todos los equipos Kenwood con 6 pines ( TS-50, 450, 850, 950, 570, 2000, 480 etc.)


TuneRite es muy fácil de instalar: Con un Icom o un Kenwood, enchufe justo en el zócalo del sintonizador en la parte posterior, no requiere alimentación externa.

Con el TuneRite instalado sólo presionas TUNE o AT, la radio enviará una portadora continua en el nivel reducido de la energía. Esto facilita el proceso de aj uste, sea con un sintonizador manual o automático, o una antena como el Tarheel antenas.

...


...

...



Otro similar en:

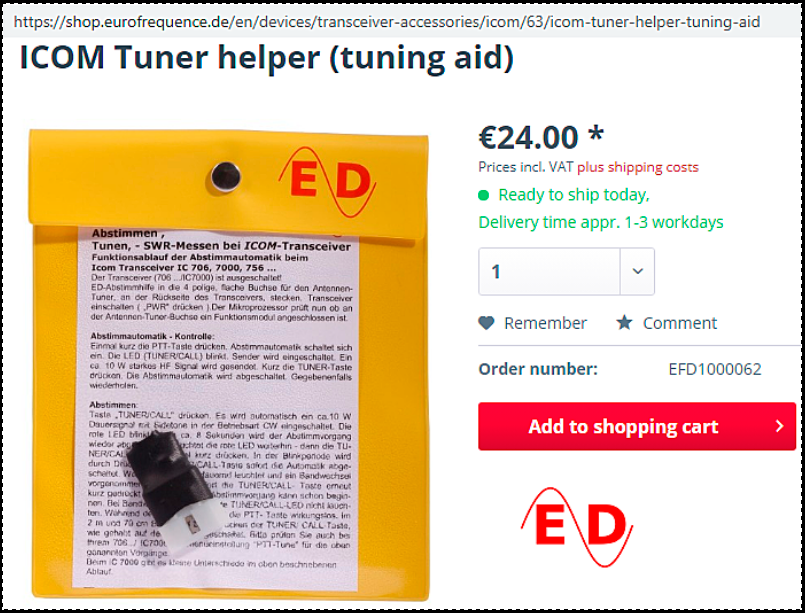

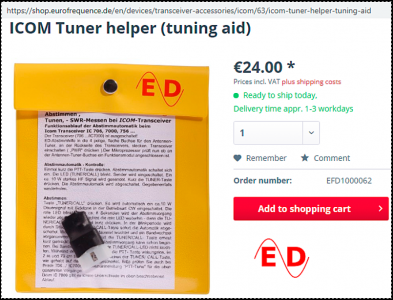

ICOM Tuner helper (tuning aid)

Product information "ICOM Tuner helper (tuning aid)"

ICOM IC 706, 703, 7000, 7100, 756 - tuning aid

The convenient tuning and measurement aid for your Icom transceiver

Ideal for convenient tuning of the antenna tunerKW amplifiercontrol receiverRF power meter .....
All radio bands up to 6 m.
Automatic power reduction to 10 W with NF-tone (CW).
Simple connection to the 4 pole, flat antenna tuner socket.
Dim. 26x 45x 11 mm (WxDxH)
Compact plug, with connection description

Functional sequence of the auto tuning with the Icom transceiver IC 706 ...

The transceiver (706, 703, 7000756is switched off!
Insert the ED tuning aid into the 4-pole, flat socket for the antenna tuner, on the back of the transceiver.
Turn on the transceiver (press „Power").

Auto tuning - control:
Briefly press the PTT key once. Auto tuning will turn on. The LED (TUNER/CALL) flashes. Transmitter is switched on. A 10 W strong RF signal is transmitted. Briefly press the TUNER button. The auto tuning is turned off.

Tuning:
Press the „TUNER/CALL" button. Automatically a 10 W continuous signal with a sidetone is switched on in CW mode. The red LED flashes.
After about 8 seconds the tuning process is switched off again.
If the red LED is lit permanently - then briefly press the TUNER/CALL button twice.
In the flashing period the automatic is immediately switched off by pressing the TUNER/CALL button.
If the red LED is continuously lit up and a radio band change is made, the TUNER/CALL button should be immediately pressed again briefly or the tuning process can already begin.

During a radio band change the red TUNER/CALL LED should be off.
During the tuning phase, the PTT button has no effect.
When pressing the TUNER/CALL button in the 2 m and 70 cm band, the switch over to the C-channel is performed as usual.
Please also check the menu setting "PTT tune" for the above operations for your 706, 703, 7000, 756.
Only connect or disconnect the ED tuning aid, when the transceiver is switched off.

For the IC 7000, the behavior of the transceiver described above differs slightly.

Related links to "ICOM Tuner helper (tuning aid)"

....
...


MAS INFORMACION EN



...

...

73 Carlos EC1T

Carlos E C 1 T
Ex. EA1DVY
Soria in81

ResponderCitar
EA3FAJ
Mensajes: 227
3 junio, 2021 07:32     #363180

Buenos días Carlos. @EC1T

Gracias por la explicación.

Acabé comprando el TuneRite y funciono bien, pero al final devolví el Ic706 a su propietario, ya que no llegamos a un acuerdo.

Saludos,

www.qrz.com/db/ea3faj

ResponderCitar
