Problema con el dial del Icom IC-R9000

  RSS
EA6082URE
Mensajes: 13
15 junio, 2019 15:38     #335436

Hola amig@s, a ver si alguien me puede echar un cable.

Tengo un receptor Icom IC-R9000.

He desmontado desde el exterior el dial, en concreto he retirado la gran rueda externa, he quitado dos tornillos que sujetan una pequeña tapa metálica y he retirado tres tornillos para retirar la rueda dentada (adjunto foto) He retirado la rueda dentada con cuidado, y la he vuelto a montar todo con cuidado.

Aparentemente no he modificado nada, pero ahora al girar el dial, este no se comporta como lo hacía antes. Ahora girando el dial hacia un lado a veces sube la frecuencia y a veces baja. También sucede que girando el dial en el mismo sentido empieza subiendo y de pronto empieza a bajar, vaya que no es posible sintonizar la frecuencia deseada.

Si hubiera alguien con experiencia en este tipo de reparaciones le agradecería mucho cualquier información o consejo.

Yo creo que tiene que ser algo mecánico pero no consigo entender qué puede ser.

Un saludo muy cordial y gracias por adelantado.



Miguel



Screenshot 20190615 153935  01
Este tema fue modificado hace 12 meses por EA6082URE

Miguel EA6082URE

ResponderCitar
EA2ET
Mensajes: 5546
18 junio, 2019 18:00     #335546

Es un problema óptico, probablemente por desajuste de la posición de las fotocélulas con respecto a las ranuras del disco.

Lo primero, asegurate que el disco ranurado y las fotocélulas están bien limpios y sin restos de lubricante, luego prueba a mover la posición de las fotocélulas, y mira si alguna de ellas ha podido sufrir un esfuerzo que la haya girado algo, acercado a la otra, o cuarquier otra modificación de su posición original.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
  EA1C me gusta
EA6082URE
Mensajes: 13
18 junio, 2019 19:14     #335548

Gracias Ángel, el disco es muy fino, crees que podría deberse a que se haya doblado un poco el disco, veo poco probable que se haya movido un led al estar soldado y con las patas tan cortas.



Saludos

Miguel EA6082URE

ResponderCitar
EA2ET
Mensajes: 5546
19 junio, 2019 10:44     #335563

Si que puede ser.

Para que te hagas una idea de como funciona un encoder óptico.

Se trata de dos barreras de fotocélulas y un disco ranurado que interrumpe el haz de luz, al girar se crea un tren de impulsos de onda cuadrada en cada uno de los fotorreceptores, pero como están en distinta posición los impulsos de una de las barreras están desfasados con respecto a la otra.

La separación entre las barreras debe ser la que proporcione un desfase de 90º de forma que al cambiar el sentido de giro se convierta en 270º, o visto con otra perspectiva,  viendo cual de los trenes va adelantado con respecto al otro se puede detectar el sentido de giro.



Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA6082URE
Mensajes: 13
23 junio, 2019 11:47     #335687

Estupendo! Estoy intentando enderezar el encoder a ver si hay suerte. Os voy contando.

Saludos y gracias.

Miguel EA6082URE

ResponderCitar
EA6082URE
Mensajes: 13
26 junio, 2019 17:48     #335821

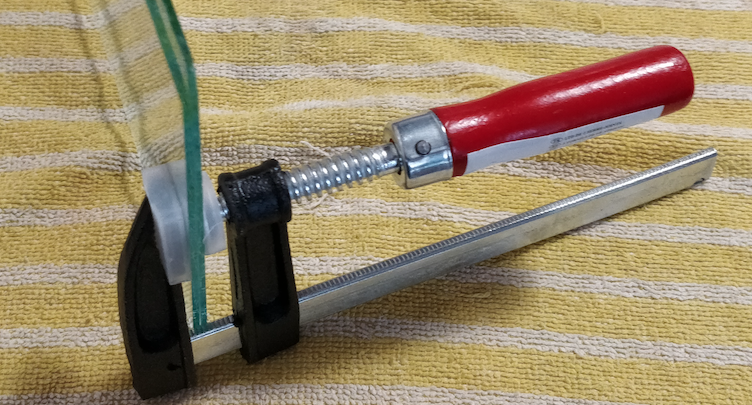

Solucionado: el problema estaba en que el disco dentado era muy fino, como una hoja de papel y probablemente al retirarlo se dobló un poco. Lo puse entre dos cristales y lo apreté todo lo que pude con un sargento de carpintero y ha funcionado.

Además desmonté por completo el dial, le retiré la grasa seca y vieja y la sustituí por una nueva. Ahora gira como está mandado.

Ojalá le pueda servir de ayuda a más compañeros.

Saludos cordiales y gracias a tod@s por vuestras aportaciones.

Captura de pantalla 2019 06 26 a las 17.48.46
Esta publicación fue modificada hace 11 meses 2 veces por EA6082URE

Miguel EA6082URE

ResponderCitar
  EA1C me gusta
