hola estoy buscando informacion sobre las antenas de hilo en yagi .

haber si alguien sabe algo del tema ,,,,,,,

<<<<< <<< << <<<< pueden ser de 3 elmt o 4 elmt o 5 elmt de hilo de cobre , para las bandas de hf de 80 a 10 mt haber si me dais informacion

largo de los cables y separacion entre ellos y altura del centro , etc...

gracias

EC7KW Kiko

ResponderCitar
EA2CCG
Mensajes: 1490
EC7KW
Mensajes: 1069
17 julio, 2012 17:33     #196463

mas o menos pero no no

haber como os explico
/ / /
/ / /
/ / /
/ / /
/ / /
/ / /

el del medio es un dipolo normal por ejemplo si fuera de 40 mt seria 10mt por rama . y los otros dos tiradas de 20mt mas o menos uno 5% mas y el otro un 5% menos pero no se la distancia entre las dos separaciones , etc

y si fuera para 20mt 5 elmt . etc....

pero lo normal es para 40 mt y 80 mt ............. haber si alguien lo hace con el simulador ,por que yo no se como va lo del simulador

EC7KW Kiko

ResponderCitar
EC7KW
Mensajes: 1069
18 julio, 2012 13:23     #196464

ya encontrado el esquema para una de 3 elmt de 40mt y otra de 10 elmt para 20mt . haber si hablo con el que la hizo haber que tal ......

EC7KW Kiko

ResponderCitar
EC7KW
Mensajes: 1069
19 julio, 2012 16:40     #196465

haber si alguien lo ve claro la antena esta .........si esta bien las separaciones y la largura de los hilos

EC7KW Kiko

ResponderCitar
EC1T
 EC1T
Mensajes: 1112
23 abril, 2021 00:17     #361667
Publicado por: @ec7kw

haber si alguien lo ve claro la antena esta .........si esta bien las separaciones y la largura de los hilos

Hola,

alguien sabe de las medidas en espaciado largo para la banda de 40m para 4 o  5 elementos de  hilo de cobre para una altura de 12 metros, similar al esquema de EC7KW



73 Carlos EC1t





Carlos E C 1 T
Ex. EA1DVY
Soria in81

ResponderCitar
EB3DYO
Mensajes: 1524
23 abril, 2021 09:10     #361670

carai!! si que teneis espacio,congratulations,si os fijais bien esta tres elementos que poneis es una antena bidereccional ya que los directores tienen la misma longitud 9.91m,las antenas cuando cambias separaciones o numero de elementos cambia todo,cambias un parametro y todo cambia,sobre todo la impedancia,las separaciones propuesta estaria correcta  algo mas de 0.2 lamda ,si tengo tiempo este fin de semana intento hacer un simulacro con el mmana,ahora bien eso va  a ser un monstruo que no lo veo muy factible,un saludo

lo del espaciado largo no va asi con antenas con 3 4 o5 el un espaciado largo no va bien cada espaciado optimo depende del numero de elementos con 5 ya si ,un espaciado del ultimo elemento de 0.3lamda y los demas menor,pero como digo cada antena es diferente y tiene unas dimensiones y espaciados que no tiene que ver nada una de 3 con una de 5,las antenas es mucho mas complicado de lo que parece,con el el tiempo que se invento la yagi y aun no se ha encontrado la que sea perfecta las combinaciones son infinitas

EB3DYO.
FRANCISCO.

ResponderCitar
  EC1T y EA2AJO me gusta
EA3BOX
Mensajes: 448
23 abril, 2021 10:05     #361671

A VER.

Joan Solà Vilaseca. Sant Feliu de Guixols, Girona.

ResponderCitar
EB3DYO
Mensajes: 1524
23 abril, 2021 19:42     #361689

por cierto Carlos encontre el tema que abriste hace tiempo preguntando lo mismo pero con delta loop 🤣 🤣 ,pues mas o menos igual con V invertida.me sonaba algo al respecto y lo encontre,si no montaste eso no creo que montes esto otro, el espacio sera mas o menos el mismo.un saludo

¿Direccional 6 elementos? Delta Loop monobanda 40m – Técnico – Foro de URE



EB3DYO.
FRANCISCO.

ResponderCitar
EB3DYO
Mensajes: 1524
24 abril, 2021 09:43     #361721

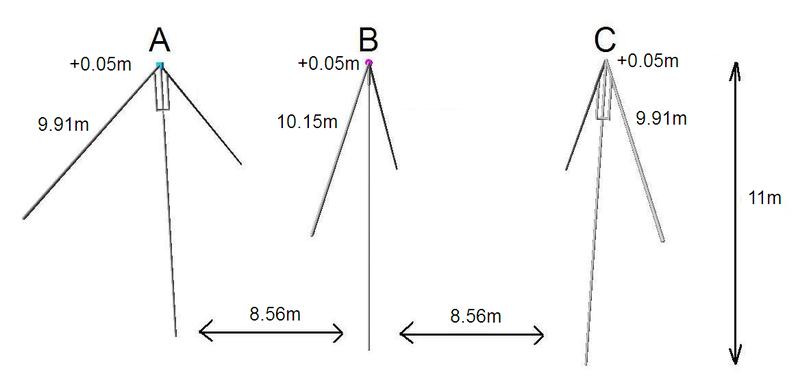

bueno aqui os dejo una 4 elementos en V invertida a 12m de altura, veras que la impedancia queda baja tendras que adaptar con dos cables en paralelo de 75 ohms de 1/4 onda x VF.un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
