28 enero, 2020 01:32     #342553

Tenemos por sabido que en una antena dipolo resonante de media onda la impedancia en su punto central es de 72 ohms y que en sus extremos sube a 2000 o 3000.

El tema es si habria una tabla o gráfico (cálculo me imagino que será farragoso) que nos dé la impedancia en los puntos intermèdies. Por ejemplo, se habla que una antena Windom, que se alimenta desplaçada del centro, la impedancia son unos 200 ohms, ¿y en puntos diferentes se podría saber?

un abrazo

Luis, EA3WX
ALPICAT
DME 25023

CW, the way to happiness

ResponderCitar
EA1CN
Mensajes: 1771
28 enero, 2020 19:52     #342585

Lluis, esta pregunta tuya me acojona soberanamente. Igual tu tocayo lo sabe, pero no seré yo quien se lo pregunte, porque me mande a hacer pugnetas, como poco... 🤣

Yo solo sé la ley de Ohm y a veces la dudo y, en antenas, creo que se mide con unos chismes extraños así a lo largo del hilo.....(¡Y yo qué sé!) 🙄

------------
CW: "Deja que tus dedos hablen... " LW5EFR
73 Diego. EA1CN
ea1cn-arroba-ure.es

ResponderCitar
EA3WX
Mensajes: 646
28 enero, 2020 22:44     #342596

GANÉ LA APUESTA!!  Hubiese hecho el pino (y a mi edad es temerario) si el primero que contestase no hubiese sido otro más que el inefable Diego, EA1CN!!,😂😂😂😂

Pues nada, tal parece que no debe ser muy conocida la respuesta.

Esta publicación fue modificada hace 5 meses por EA3WX

Luis, EA3WX
ALPICAT
DME 25023

CW, the way to happiness

ResponderCitar
  EA4AC me gusta
EA1CDV
Mensajes: 691
30 enero, 2020 11:48     #342648

Supongo que esto https://en.wikipedia.org/wiki/Dipole_antenna te pueda ayudar.

Saludos.

73`s de Antonio
ea1cdv@gmail.com
http://ea1cdv.blogspot.com/

ResponderCitar
EA1CDV
Mensajes: 691
30 enero, 2020 11:51     #342649



En concreto esto.



73`s de Antonio
ea1cdv@gmail.com
http://ea1cdv.blogspot.com/

ResponderCitar
EB3DYO
Mensajes: 1179
31 enero, 2020 12:45     #342700

tabla no creo que haya pero con el mmana te permite poner el punto de alimentación en diferentes puntos,un saludo

EB3DYO
FRANCISCO

ResponderCitar
EA7GL
Mensajes: 2
31 enero, 2020 22:43     #342732

Buenas noches Luis.

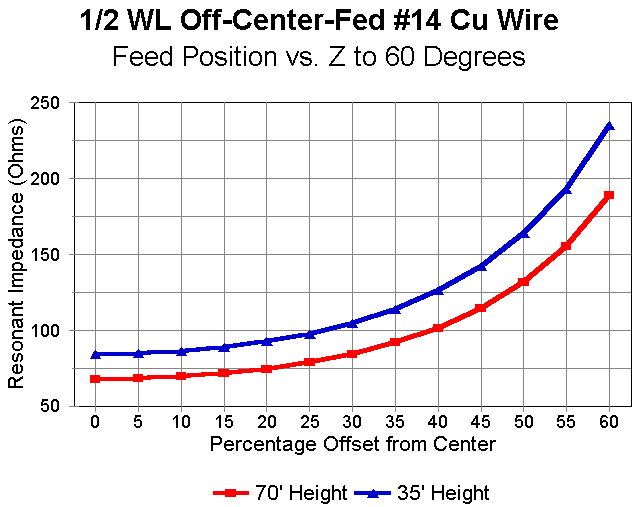

Te paso un par de gráficos que creo que son lo que buscas. Proceden de la página http://www.antentop.org/w4rnl.001/gup9.html

Ambos representan en vertical la impedancia de un dipolo de media onda resonante (impedancia resistiva pura) y en horizontal el porcentaje de desplazamiento del punto de alimentación respecto al centro. El 0% representa el centro del dipolo y el 100% (aunque no aparece) es el extremo del dipolo.

Como sabes la impedancia de un dipolo depende de la altura. En estos gráficos la linea azul representa el dipolo a una altura de λ/4 y la roja a λ/2.

Espero que te sea de utilidad.

73.

Esta publicación fue modificada hace 5 meses por EA7GL

--------------------------------------------------------
Antonio J. Castillo
Morón - IM77GD

ResponderCitar
  EA1C me gusta
EA3WX
Mensajes: 646
1 febrero, 2020 09:57     #342743

Perfecto, Antonio, eso era lo que buscaba; ademas en la wikipedia que me señalas ya habia encontrado una formulita que resueve el tema, era:



R = 73/ cos^2(kx)



Muchas gracias a todos  por echarme un capote!

Luis, EA3WX
ALPICAT
DME 25023

CW, the way to happiness

ResponderCitar
