Identificar válvulas

Hola,

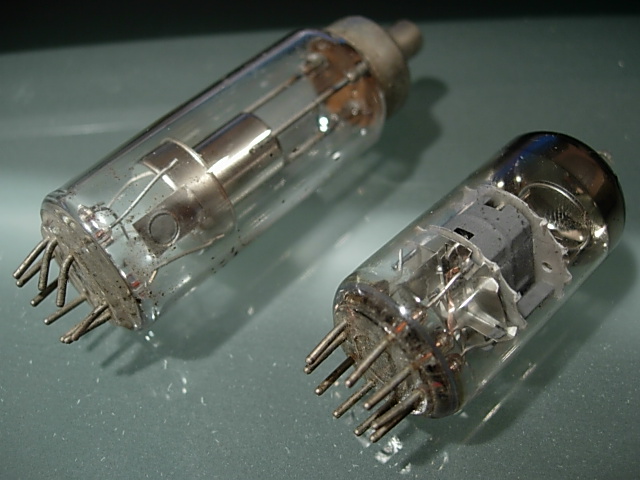

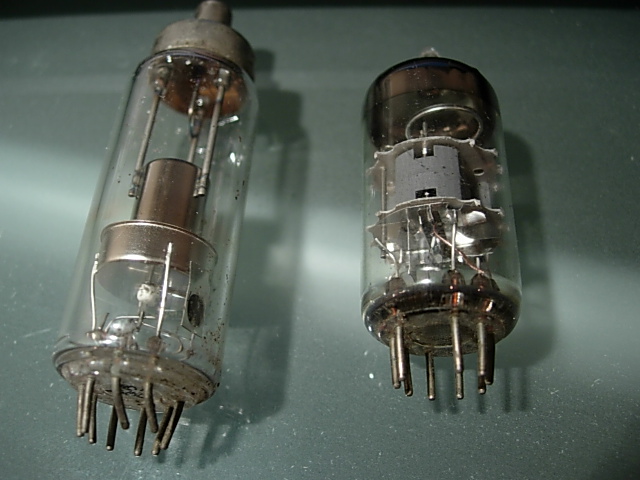

La valvula de la isquierda con la salida por arriba es un diodo ,mas bien rectificava la tension de la alta tension para los tubos de imagen de un televisor,la frecuencia era de 625 lineas(15625 hz ) ,es el barido horizontal,la otra parece a una ECF80 ,abria que ver por el otro lado si tiene el triodo.
Son piezas de museo.

73

Ramón,

Muchas gracias por tu respuesta. Tiene toda la pinta de ser una ECF80. Tenían un montón de todas estas en una caja. Yo compré estas cuatro por 7€. Hay gente que las emplea en pequeños proyectos como amplificadores de audio, sería bonito darles un uso así.

Hola.
La lampara de la izquierda es una DY802 tenia una espira de acoplamiento al transformador de lineas y del tetón de la lampara (placa) salia un caperuzón con cable de silicona y terminaba en una ventosa que enchufaba en el tubo de imagen.

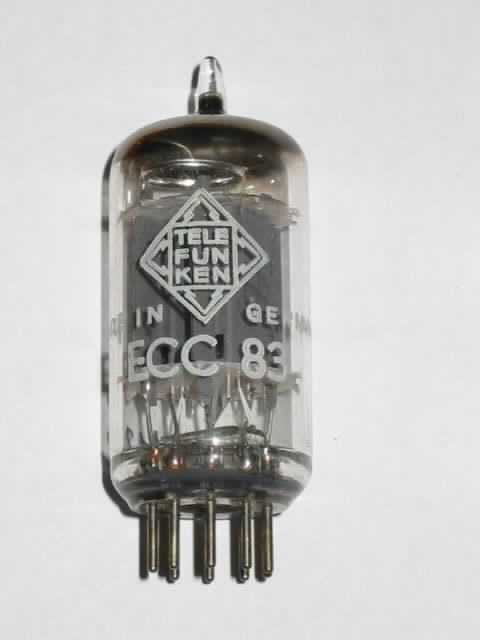

La otra parece una ECC83 doble triodo.
Saludos Paco

Muchas gracias Paco. Pues puede que sí, que sea una ecc83.

como se saben si estan en buen estado las lamparas por que yo tengo 3 de las 572b y no se si estan oks

La primera es un diodo retificador de AT, es la DY87, no te vale para nada,solo es para lo que fué diseñada, rectificar la AT del tranfo de lineas de un televisor de valvulas, en dos palabras, la que suministra la tension continua que ilumina la pantalla ( tubo de rayos catodicos).
Creo, que en el desvan, tengo algunas cajas que tienen varias lamparas de este tipo, las usaba en mi juventud, cuando reparaba TV en blanco y negro.
La segunda puede ser, como te dicen,la ECC83
saludos.

Muchas gracias a todos.

Ojo!, parece un doble triodo tipo ECC83, pero son identicos en aspecto a ECC81 ECC82 PCC82...

Creo recordar que cambia la forma de alimentar filamentos y la tension.

Hola,

La primera letra indica la tencion. ECC81 la E 6,3V, la C es un triodo, la F es un pentodo bajo señal para FI etc.. la L es un pentodo de potencia ,la Z es una rectificadora baja tension,la Y rectificadora alta tension.
Cuando la primera letra es una P es que el filamento es de otra tension,con estos modelos se montavan los filamentos en serie para que la suma sea de 220V ,todos tienen el mismo consumo.

73

Asi es, pero alguna de las series de ECC tenian los filamentos de cada triodo en serie, con salida a 3 patillas, y se podian alimentar a 6 o 12 voltios.

Corecto la ECC se puede alimentar en 6 y 12V.
Esto son las NOVAL,las mas modernas,antes avia las RIMLOCK con un gancho en la base de la valvula, las OCTAL tipo 6L6 ,las mini NOVAL como la EC900 triodo UHF ,en la epoca la usamos para 144mhz y 432mhz, pensar tambien en el NUVISTOR salida con hilos, pequeño,los NIXIE tubos con numeros.Mas viejas las que estavan pintadas de plata y rojas.
Todo un mundo.

73
