FALLO F.A. DAIWA SS-330W

  RSS
EA1FCH
Mensajes: 947
24 julio, 2019 12:05     #336695

Hola;

Pues tengo un fallo con la fuente, no me saca mas de 12V, aunque tenga el potenciometro  a maxima salida.

¿Puede ser el potenciometro? ¿Alguna idea?

Un saludo.



EA1FCH- OP: PEDRO.

ResponderCitar
EA3IO
Mensajes: 713
24 julio, 2019 12:15     #336696

Ahora mismo no la tengo presente.

Es lineal o conmutada?

ResponderCitar
EA1CN
Mensajes: 2141
24 julio, 2019 16:41     #336709

Hola, joder, conmutada. Me pierdo. ¿Puede ser el potenciómetro?, como poder....puede. Al menos te consuela que te de los 12 voltios y no menos....mmmm.... lo siento una barbaridad; las conmutadas, como las lámparas (válvulas) se me escapan.

Suerte.

73. Diego

ResponderCitar
EA1FCH
Mensajes: 947
25 julio, 2019 08:39     #336737

@ea3io

Hola;

Es una conmutada.

Un saludo.

EA1FCH- OP: PEDRO.

ResponderCitar
EA2SN
Mensajes: 2661
25 julio, 2019 10:31     #336746

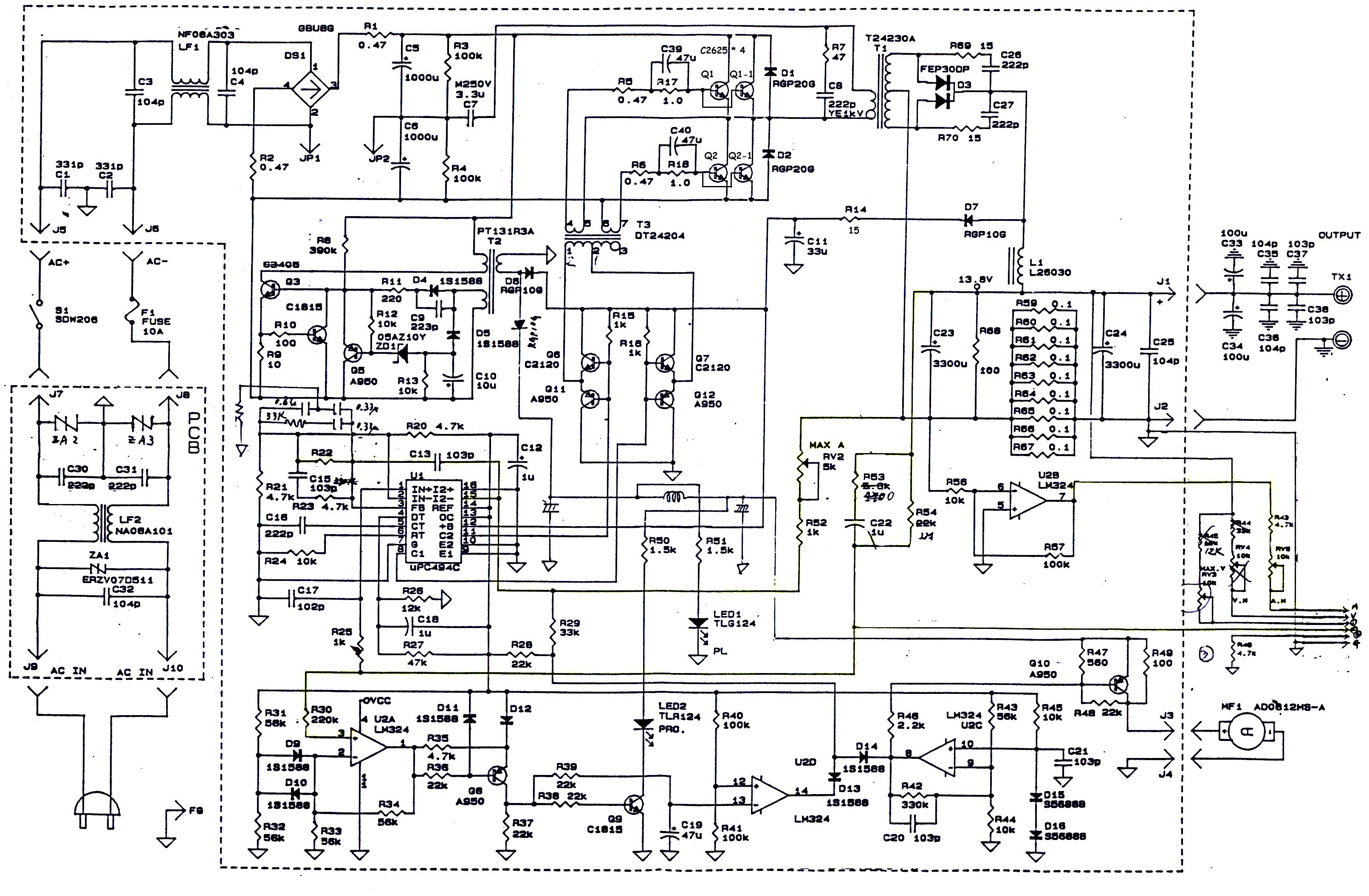

Simplemente poniendo en Google "DAIWA SS-330W schematic" sale el esquema https://www.eserviceinfo.com/previewpic.php?file=4f0d7815ecb1f&ext=jpg y el manual http://www.radiomanual.info/schemi/ACC_powersupply/Daiwa_SS-202_SS-301X_SS-330W_SS-330X_user.pdf donde puede verse el tipo de fuente que es.

Y como es una fuente conmutada MUCHO CUIDADO AL HURGAR. Hay condensadores con más de 300 V que pueden hacer mucha pupita. Avisado estás. Como Manolete, si no sabes torear, no te metas...

A la derecha del circuito, donde parece que hay componentes fuera de la placa de circuito impreso (encuadrada con línea discontinua), aparecen tres potenciómetros RV3-5 marcados con Max. V,  V.M.  y A.M.  Estos últimos parece que pueden ser para ajustar el voltímetro y amperímetro ya que luego vuelven al circuito en la parte inferior del esquema que manda al medidor, a la derecha, abajo. Max.V. está puesto como "resistencia ajustable" y "limita" el recorrido del potenciómetro de ajuste de tensión (que no aparece en el esquema). Max. A. está dibujado como dentro de la placa, así como R25 (no descrito).

En la foto en el manual se ven tres potenciómetros ajustables y se leen las marcas V.M.  A.M.  y A.Max.  A su izquierda, tapado por el cable azul y el FastOn hay otro potenciómetro, que tiene toda la pinta de ser V.Max. En tu caso posiblemente el potenciómetro se vea, porque el cable azul estará conectado a la izquierda, en el punto marcado AC 230V.

Ahora viene cuando la matan. El que la tensión no suba de 12 V puede deberse a suciedad/corrosión en los potenciómetros: esto es el caso más simple. Entonces, tomando buena nota de la posición inicial del potenciómetro V. Max., habría que "ejercitarlo" un poco: girarlo a un lado y al otro unas cuantas veces. También convendría hacer lo mismo con el potenciómetro principal. Con eso quizá se recupere el rango de ajuste previo del mando principal.

PEEEEEROOOOOO, si el problema está en otro lugar de la fuente, el modificar el ajuste del potenciómetro para que la fuente suba de 12 V puede hacer que, si por un casual el "otro" problema se resuelve o vuelve a su estado anterior, el nuevo ajuste del potenciómetro provoque una tensión de salida peligrosa para los equipos conectados a la fuente.

Recapitulando, mucho cuidado al hurgar dentro.

jon, ea2sn

P.S. y felicidades a todos los Santiagos, Yagos, Jaimes, Jacobos, Diegos, ...







Jon, EA2SN / AE2SN / ARRL-VEC VE / GLAARG VE

ResponderCitar
  EC1T me gusta
EA5AWC
Mensajes: 78
25 julio, 2019 18:57     #336754

Puede ser una tontería pero la que yo tengo no es ese modelo y tiene un conmutador trasero que deja el potenciometro anulado.

Saludos.













EA5AWC José Antonio
Tanta paz tengáis como dejéis .

ResponderCitar
EA1FCH
Mensajes: 947
25 julio, 2019 19:07     #336756

Hola;

Os paso un video:

Un saludo.

EA1FCH- OP: PEDRO.

ResponderCitar
EA2EGZ
Mensajes: 213
27 julio, 2019 21:33     #336795

Muy buenas,,, has comprobado el puente rectificador? yo lo mediría haber que pasa.-

Saludos

EX EA2AAT, BARILLAS (NAVARRA) ANGEL

ResponderCitar
EA1FCH
Mensajes: 947
28 julio, 2019 09:51     #336805

Hola;

Ya encontré el fallo. Es el potenciómetro que regula la tensión de salida. Es de 10k. Entre el común y uno de los bornes va perfecto desde 0 hasta 10k +-, pero desde el común hasta el otro borne va desde 0 hasta 1k +-.

Haber si lo puedo probar con otro.

Un saludo.

EA1FCH- OP: PEDRO.

ResponderCitar
  EC1T me gusta
EA2ET
Mensajes: 5787
28 julio, 2019 11:59     #336807

Pedro, eso no lo has medido bien.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA1CN
Mensajes: 2141
28 julio, 2019 23:12     #336830

@ea1fch

A VER si no lo estás midiendo bien, como dice Angel; tendrías que desconectarle los cables para medirlo...



73. Diego

ResponderCitar
EA3IO
Mensajes: 713
29 julio, 2019 13:08     #336837

Estas fuentes de potencia suelen tener una fuente conmutada secundaria, que alimenta la electrónica de control de la primaria.

Suele cascar esta fuente secundaria.

Si miras el esquema veras que hay otra fuente con otro transistor y otro trafo mas pequeños.

Mira que funcionen y que el integrado de control reciba tensión.

Suele cascar ese segundo transistor de switcheo.

ResponderCitar
EA1FCH
Mensajes: 947
30 julio, 2019 09:29     #336855

Buenos días;

El potenciómetro lo comprobé sin cables. Acabo de poner otro y ya la fuente va perfecta.

Un saludo y gracias a todos.

EA1FCH- OP: PEDRO.

ResponderCitar
  EC1T y EA1C me gusta
EA2SN
Mensajes: 2661
30 julio, 2019 12:09     #336858

Enhorabuena, Pedro.

jon, ea2sn

Jon, EA2SN / AE2SN / ARRL-VEC VE / GLAARG VE

ResponderCitar
EA3IO
Mensajes: 713
31 julio, 2019 18:57     #336890

Hombre, facil y rapido.
