FACTOR DE VELOCIDAD CABLE COAXIAL

Por si quieres realizar calcularlo con un analizador de antenas
http://w6lsn.com/blog/tools/calculate-velocity-factor/
http://www.w4jcb.com/mfj-259/using-the-mfj-259-to-manually-find-the-velocity-factor-of-coax/

73´s de Antonio, EA1GFY

Hola , no lo se pero suelen ser según diámetros y tipo de aislante , si es foan estará entorno al 80% , tienes la opción como te comentan de cortar un trozo y testear ... Tienes una foto ?

Hola de nuevo.

Gracias a los dos por la informacion.

El analizador de antena lo tengo revisando ya que hace cosas muy raras y no concuerda lo que refleja con lo que me marca el medidor de roe que uso, asi que no puedo hacerlo con el.

Las medidas del cable son las siguientes:

-diametro exterior..................................... 10 mm.
-diametro del vivo...................................... 2 mm. (1 solo hilo macizo)
-diametro aislante entre vivo y malla.......7,5 mm.
-malla de cobre
-papel de cobre por debajo de la malla.

saludos

Ricardo

EC1AJL

Hola a todos,

Reaprovecho este hilo pues el titulo se ajusta perfectamente a mi pregunta.

Necesito conocer el factor de velocidad de un cable que compré, concretamente un RG-58/U MIL-C-17.

Bueno, estaréis diciendo que es 0,66, cosa que supongo es así, pero según el fabricante ( http://www.kuwescable.com.tw/index1.asp) me da unos datos y no sé como interpretarlos bien y si a partir de ahí se puede calcular la FV del cable, dato que omite o yo no sé verlo.

¿La capacidad del cable pF/m es determinante para la FV? He observado que en algunos cables si su capacidad es 82pF/m su FV es 0,82, pero esto ¿es siempre así o es casualidad?

¿Se podría calcular el FV con los datos aportados por el fabricante en su web?

Gracias a todos de antemano.

Hola , si es un rg58 creo que es 0,66 si o si , yo no e visto otro fv en este tipo de cables , si lo cortas y ves los materiales sabras si es comun o no.

El factor de velocidad de un coaxial depende directamente del material usado entre el vivo y la malla, vamos, del plástico usado.
Para polietileno, el factor es 0,66, sube a 0,70 para teflón, y se dispara hasta 0,78 o 0,80, incluso más, para la espuma de polietileno (el cable de "foam").
Si quieres más información, en inglés, aquí lo tienes:
http://www.picwire.com/pdfs/PIC_Technical_Articles/PIC_TA2_Velocity_Factor.pdf
Si no te fías, siempre puedes usar un analizador con una longitud dada del cable, buscar la resonancia con un analizador de antenas y hacer los cálculos tú mismo...
jon, ea2sn

Ahí lo llevas Ricardo.

Saludos.

https://www.ure.es/wp-content/uploads/wpforo/default_attachments/media/kunena/attachments/2566/KUDI-10.pdf

gracias

no teneis mas remedio que calcularlo vosotros mismos,con analizador,se ha hablado mucho sobre esto en el foro y repito una vez mas yo en el rg58u he encontrado hasta 0,72 de fv asi que no te fies del 0,66 luego pasa lo que digo yo siempre"todo funciona y no funciona nada"un saludo EB3DYO FRANCISCO

Hola,

Para aplicaciones "normales" puede ser indiferente, pero para aplicaciones más precisas como son stubs, 1/4 transformadores, enfasadores, etc. lo ideal es usar un analizador de antenas para dejar los cables en su justo punto.

Aunque en teoría son valores normalizados, ya lo ha dicho Francisco, te puedes encontrar valores algo diferentes, simplemente por que no siempre salen igual de la máquina.

73, Máximo - EA1DDO

Gracias a todos por vuestra información y comentarios. Respondo un poco a todos por no hacer varias respuestas.

Jon, por supuesto que me lo creo, hi,hi.

Efectivamente ya sabemos que el RG-58 son 0,66, el Aircell-5 0,82 y el H-155 0,69 si no recuerdo mal. Esto es la teoría y así debería ser si los cables cumplen la normativa o al menos no deberían distar mucho de estos valores.

Como se ha comentado, en la realizad esto no es del todo así y con las fórmulas que indica Manolo, pues me temo que calcularemos el FV teórico del fabricante y así sin calcularlo, casi que adivino el resultado, ¿0,66?.

Como bien se comenta, para un uso normal no tiene excesiva importancia, pero este trozo que compré es para un stub para la adaptación de una antena de 50MHz, de 12,5Ohm a los 50Ohm del equipo.

Tengo un analizador de antenas, pero no sé usarlo para este cálculo, ¿alguien tiene la operativa para hacerlo? Es un Rigexpert AA-230Pro, por si sirve de ayuda.

Quedo atento a vuestros comentarios y gracias de nuevo.

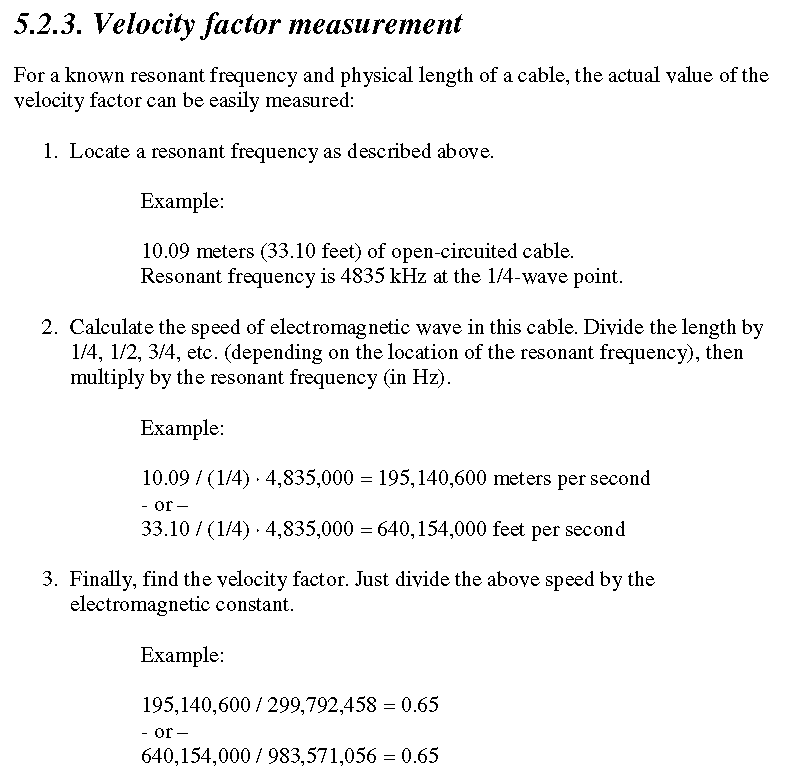

Capitulo 5.2 del manual

[ol]
[li]Medir un trozo de cable coaxial, en metros, y dejar el final abierto. Entonces se le busca la frecuencia de resonancia, de 1/4 Lambda. Por ejemplo 10.09m de coaxial resuenan en 4835 KHz[/li]
[li]Dividir la longitud del cable entre 1/4 Lambda, y luego multiplicar por la frecuencia de resonancia, en Hercios. Por ejemplo; (10.09/0.25) x 4835000 = 195140600[/li]
[li]Dividir la cantidad anterior entre la velocidad de la luz. Por ejemplo 195140600 / 299792458 = 0.65[/li]
[/ol]

Gracias Máximo .

73, Adolfo - EA4TH
