Dudas bobinas dipolo bigotes gato

  RSS
EA2EGG
Mensajes: 121
23 octubre, 2019 11:18     #339493

Hola.

Quiero hacer un dipolo bigotes de gato.

Y en alguna rama de cada lado añadir bobina para la banda de 80m.

Mi duda es, en que rama ponerla,  ¿afecta a la rx/tx, u otras cosas? Estoy pez en esto. ¿Qué implica una u otra manera?

si las pongo en la rama corta, por ejmp la de 10m, la bobina será grande y la tirada de cable restante será larga.

si las pongo en una rama mas larga, por ejmp en la de 15, 17 ó 20m ,  la bobina será mas pequeña y la tirada de cable restante mas corta.

Saludos.





ResponderCitar
EA4NR
Mensajes: 169
23 octubre, 2019 11:49     #339494

@ea2egg

Normalmente en los dipolos de gato, se ponen todos en paralelo sin trampas. Si quieres probar, la trampa iría al final de cada rama de 40m

Otra opción seria un dipolo del tipo W3DZZ al que se le añade una trampa a xada lado para que resuene en la banda de 80m.

Aconsejable un balum de 1:1 para adaptar la simetría del dipolo con la asimetría del coaxial.

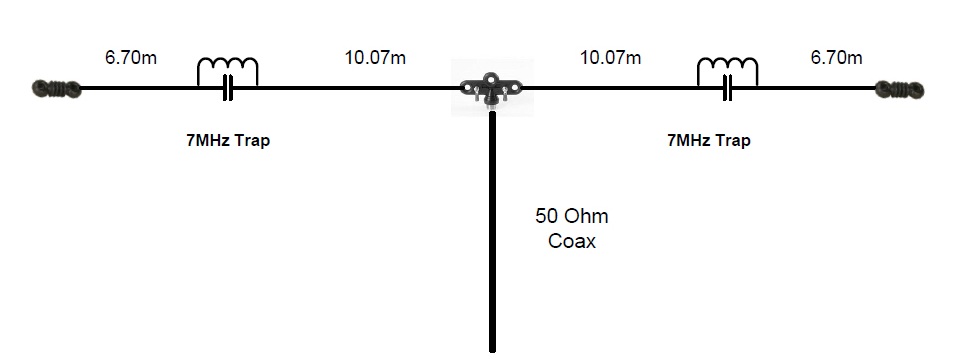

W3DZZ
Esta publicación fue modificada hace 9 meses por EA4NR

Luis
ea4nr@ure.es

ResponderCitar
EA7HOH
Mensajes: 348
23 octubre, 2019 12:22     #339497
Publicado por: @ea2egg

Hola.

Quiero hacer un dipolo bigotes de gato.

Y en alguna rama de cada lado añadir bobina para la banda de 80m.

Mi duda es, en que rama ponerla,  ¿afecta a la rx/tx, u otras cosas? Estoy pez en esto. ¿Qué implica una u otra manera?

si las pongo en la rama corta, por ejmp la de 10m, la bobina será grande y la tirada de cable restante será larga.

si las pongo en una rama mas larga, por ejmp en la de 15, 17 ó 20m ,  la bobina será mas pequeña y la tirada de cable restante mas corta.

Saludos.





Hola Koldo,

Yo he bajado hace unos meses un dipolo bigote de gato que tenía instalado de forma perpendicular (es decir, un forma de cruz) para las bandas de 80, 40, 20 y 15 metros.

Los dos brazos más largos tenía las bandas de 40 metros, su armónico de 15 metros y unas bobinas para 80 metros. En los brazos más cortos la banda de 20 metros.

Todo con un BALUM 1:1

Si quieres te puedo enviar fotos por si te sirve de ayuda e incluso podríamos llegar a un acuerdo si te interesan mis bobinas y el Balum

73’s

Rafa - EA7HOH

Twitter: @RAFAGARTIER

http://ea7hoh.ure.es

ResponderCitar
EA2SN
Mensajes: 2528
23 octubre, 2019 13:14     #339498

Koldo:

Una opción es un dipolo con trampas para 40-80 al que le añades más dipolos para 20 y 10, ya que 15 estaría cubierto por el dipolo de 40 (sería un dipolo de 3/4 de longitud de onda).

Otra opción es un dipolo de 40 al que se le añade en cada una bobina con un "rabillo" para ajuste de la frecuencia, como el caso de la Gijón 2-B. La bobina "sustituye" al hilo que le falta al dipolo. Cuanto más alejada está del punto de alimentación mejor es el rendimiento. De ahí que, en antenas para móvil, se obtienen buenos rendimientos con la BugCatcher (o atrapamoscas) que tiene un bobinón a media altura, mucho mejor que las que tienen la bobina en la parte inferior.

jon

Jon, EA2SN / AE2SN / ARRL-VEC VE

ResponderCitar
  EA1CN me gusta
EA2EGG
Mensajes: 121
24 octubre, 2019 19:07     #339540

@ea4nr

Gracias

ResponderCitar
EA2EGG
Mensajes: 121
24 octubre, 2019 19:09     #339541

@ea7hoh

Gracias también.

Tengo comprado balum y las bobinas dudo que coincidan, aún así, gracias de nuevo.

ResponderCitar
EA2EGG
Mensajes: 121
24 octubre, 2019 19:09     #339542

@ea2sn

Gracias a ti también.

ResponderCitar
EA2AJO
Mensajes: 1291
30 octubre, 2019 08:38     #339675
Publicado por: @ea4nr

@ea2egg

Normalmente en los dipolos de gato, se ponen todos en paralelo sin trampas.

Hay dipolos en bigote de gato comerciales con trampas, como por ejemplo el Diamond W8010......



73.

Juankar - EA2AJO - EA1327URE
EAQRP-122 - - - URE-51622

EGV-40 By EA3GCY =2,5W
Yaesu ft-817ND =5W
Pixie 7,023Mhz =0,8w

ResponderCitar
EA2EGG
Mensajes: 121
14 noviembre, 2019 22:32     #340066

Tengo intención de poner la rama para 40, en triangulo, volviendo hacia la torre, y evidentemente aislarla con aislador y cuerda.

Pero creo casi seguro que si añado la bobina para 80 y un trozo mas de cable, no tendré espacio suficiente.

Aunque resulte extraño, intentaré añadirlas en la rama de 20m.

A ver si funciona dignamente.



ResponderCitar
