Buenas tardes a ver si alguien me puede echar un cablecico.
Un amigo me ha pasado una emisora VHF marina, lo cierto es que está sorda como un tarugo, aunque sí que nos reciben.

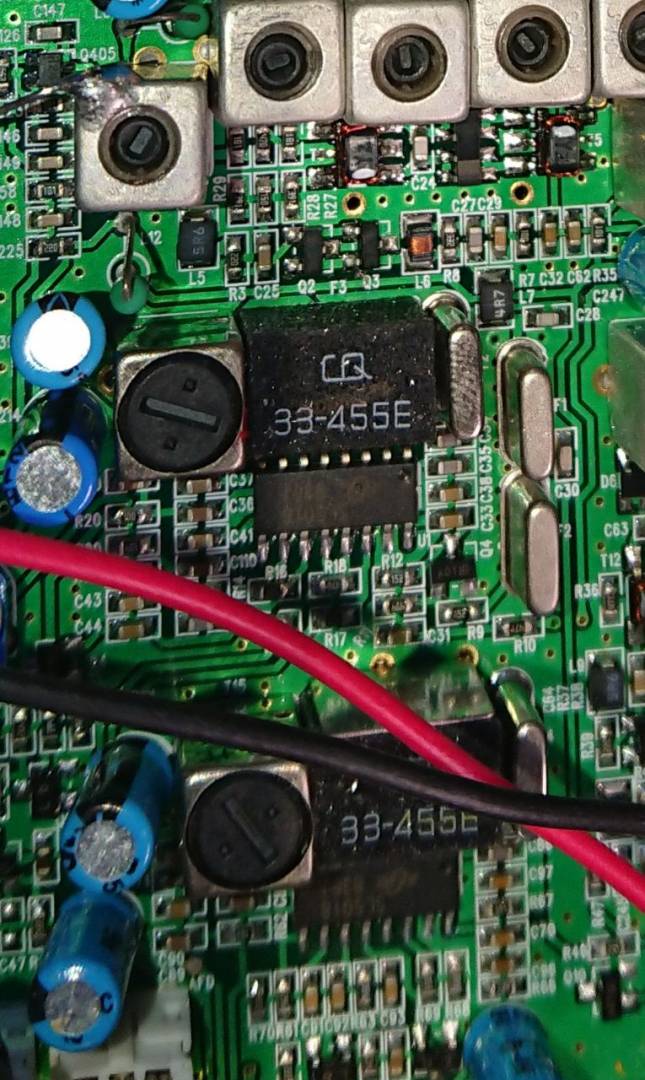

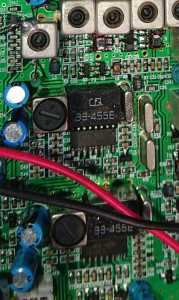

No soy muy bueno en electrónica, pero zorreando la avería he topado con dos filtros cerámicos marcados como CQ 33-455E, que tienen aspecto sospechoso, un aspecto raruno, como que tienen partículas adheridas o que el componente se está deshaciendo. Una cosa un poco rara. (Adjunto foto)
Bueno bicheando la red, esos filtros -en caso de ser defectuosos-, podría ser compatible con la avería que presenta la emisora.
Sin embargo. No he encontrado los susodichos. La datasheet que más se adapta veo que son filtros de 455kHz +-1.5kHz, ¿alguien podría recomendarme unos equivalentes que se puedan conseguir? Gracias.
EA5BFT
"pedrolo"
Inició el tema
Pedrolo, 1,5khz es muy estrecho para FM, incluso para BLU.
Buenos dias,,, en Aliespres los he visto, son 5 patillas, el dilema es si serán buenos o no, son Chinos.-
Suerte
Hola, Pedrolo, me alegro de leerte después de mucho tiempo.
El filtro cerámico "455E" viene en dos formatos con 5 patillas e incluso un formato mini con 3 patillas. De los de 5 patillas, uno de ellos tiene 4 patillas en un lado y 1 en el contrario: https://es.aliexpress.com/item/32584188198.html
El otro tiene 3+2: https://www.ebay.es/itm/203971273219
Como puedes ver en esta hoja de datos: https://pdf1.alldatasheet.es/datasheet-pdf/view/254951/EUROQUARTZ/LTW33-455E.html la frecuencia central del filtro es 455 kHz +/- 1.5 kHz. El ancho de banda es de +/-10 kHz a -6 dB, típico de receptores de FM de banda estrecha.
Sabiendo el formato y asegurándote de que sea "E", compra el que más fácil/rápido/barato puedas conseguir. Todos tienen su origen en Extremo Oriente, incluso los que montan de serie "los grandes".
Suerte,
jon, ea2sn
EA2ET reaccionó
Hombre Jon, igualmente alegría inmensa de leerte... cuanto tiempo... pues muchas gracias por las aclaraciones, miraré el formato que lleva el de la emisora y seguiré tus consejos, me iba por la mente que la "E" era relevante porque veo que muchos equipos montan varios, pero cada uno con una letra diferente, que entiendo que corresponde a una especificación ligeramente diferente, lo cual puede marcar una diferencia, si no los ingenieros electrónicos montarían los mismos.
Gracias de Nuevo.
Igualmente Angel ET, y Angel AAT por la ayuda.
Un saludo de nuevo para todos.
de EA5BFT, op. "Pedrolo"
Inició el tema
Pedrolo,
tal como escribes, la letra indica el ancho de banda, (en el enlace que he puesto con la hoja de datos puede verse) desde la B, con +/- 15 kHz, reduciéndose hasta la I, con +/- 2 kHz. Las variantes HT e IT son similares en ancho de banda a las H e I pero tienen una mayor pendiente en la curva de respuesta del filtro y una mayor atenuación a 100 kHz de la frecuencia central, en lo que se llama en inglés "Stopband" ( https://en.wikipedia.org/wiki/Stopband )
Normalmente las primeras letras (en cada fabricante) son las que marcan el formato, el 455 la frecuencia central y la letra (o letras) finales definen el ancho de banda.
Suerte con la compra.
jon, ea2sn
Jon, como siempre, tus explicaciones destilan claridad.
Me contaste una vez que con los artículos que publicas y las explicaciones que das, tratas de devolver a la radio, un poco de lo mucho que ésta te ha dado a tí.
No veo mejor forma de devolución que enseñando y explicando como lo haces.
Gracias de nuevo.
Un abrazo.
Pedrolo
