Conectar Yaesu FT-710 con amplificador Yaesu 2100b

EA5OB
Mensajes: 14
#403879  - 13 julio, 2025 01:30

Buenas noches. Me podríais indicar por favor cómo hacer la conexión de la emisora Yaesu ft 710 con un amplificador lineal Yaesu 2100b .

Gracias

Fernando EA5OB

ResponderCitar
Inició el tema
EA5BRE
Mensajes: 1458
#403881  - 13 julio, 2025 10:14

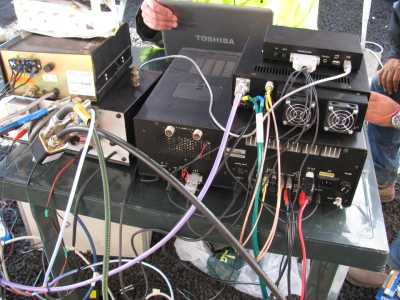

it9vce 9 144

Una ligera idea...El cable verde es opcional.. 😜 😜 😜



73..La 1º broma de dia

Luis>5BRE

ResponderCitar
EA1DDO reaccionó
EA7GX
Mensajes: 273
#403883  - 13 julio, 2025 10:36

Hola.

No es complicado, en la pagina 14 del manual donde se muestra el panel posterior, tiene el conector numero 1 (TUNER LINEAR). El terminal TX GND. se pone a tierra cuando das TX. ese terminal debe de llevarlo a la conexión  RELAY del lineal para que se active el rele del propio lineal. El ALC no lo conectes. Lo puedes hacer con un cable blindado de los que se utilizan para audio, el central lo utilizas para TX GND y el blindaje lo usas para tierra y lo conectas al GND del mismo conector ( TUNER LINEAR). Seguro que te funciona.

Esta publicación fue modificada hace 3 semanas por EA7GX
ResponderCitar
EA1DDO
Mensajes: 8077
#403885  - 13 julio, 2025 11:46

Publicado por: EA5OB

Me podríais indicar por favor cómo hacer la conexión de la emisora Yaesu ft 710 con un amplificador lineal Yaesu 2100b

https://www.ure.es/foros/hf/conesion-de-un-tl922-aun-ft990/#post-403755

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA1DDO
Mensajes: 8077
#403888  - 13 julio, 2025 11:48

Cualquier amplificador necesita:

.- 220V (o 110V según el país) de alimentación.

.- Coaxiales de entrada desde la radio  y salida hacia la antena.

.- Señal de PTT para Tx.

Esas son las tres cosas mínimas que necesita un amplificador para funcionar correctamente. A mayores se le puede añadir cable con señal de bandas, ALC, serie, LAN, etc.

Los dos primeros no tienen duda, los 220V y los coaxiales.

Pero el tema del PTT es donde, por seguridad, siempre se intercala un relé. Con la radio activas un relé a 12V, y ese relé a su vez es el que conmuta el ampli.



Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
