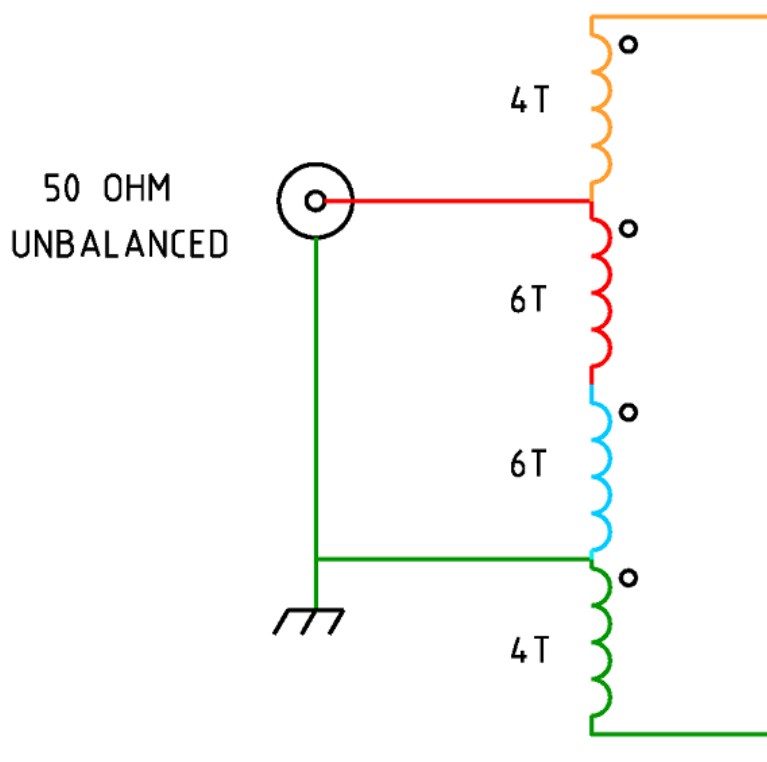

COMO CALCULAR CADA IMPEDANCIA DE SALIDA DE UN "NO BALUN"

bueno esto es si lo construimos nosotros o copiando un circuito,en caso de no saber el numero de vueltas como pasa con uno comercial en una caja cerrada tambien podemos hacerlo.

necesitamos un medidor de inductancias  tipo LC200 o nanovna

mediremos la inductancia entre vivo y masa de entrada, con eso sabremos la inductancia del primario

mediremos la inductancia entre masa de entrada y cada salida ,con ello sabremos las dos inductancias de los secundarios

calculamos la relacion de  los dos voltages ,el Rv de antes calculado anteriormente ,esta vez sera asi Rv=sqrt(Ls/Lp),raiz cuadrada del cociente de las inductancias secundaria con la primaria en cada salida,obtendremos los dos Rv.

luego seguiremos con el resto de calculos como en el post de arriba.

un saludo

otra medicion mas,que pasa si todos los bobinados tienen el mismo numero de espiras,pongamos 6 en todos,el circuito se convierte en......un GUANELLA 4:1 de un solo toroide!!!!!!,todos hemos visto como otros demuestran que no es un balun como w8ji y otros ,dando medidas de tensiones pero sin decir de donde vienen ,solo indicando lo que marca el osciloscopio,su relacion dicen es de 3 a 1,bien, pues de donde sale todo esto es de los calculos teoricos anteriores,vamos a medirlo.

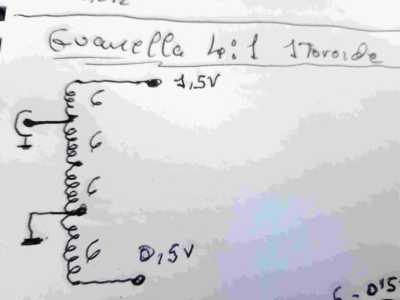

                                          MEDICION DE UN GUANELLA 4:1 DE UN SOLO TOROIDE

respecto a masa tenemos en la parte superior un primario de 6+6=12vueltas,el secundario superior es de 6+6+6= 18 vueltas

en el inferior tenemos primario de 6+6=12 vueltas ,secundario de 6 vueltas

la relacion de voltages o tension seran Rv=18/12=1,5v en el lado superior,y, Rv=6/12=0,5v en el lado inferior,realmente tienen una relacion de 3

seguiremos con lo demas

tension total v=1,5+0,5=2v,esto ya da una pista,lo elevamos al cuadrado y multiplicamos por 50,Z=2x2x50=200 ohms entre salidas,PERO.....sigue sin ser simetrico ,no es balun... es un NO BALUN,veamos que impedancias nos da cada salida respecto a masa

la corriente entre salidas sera V/R=I....(1,5+0,5)/200=0,01A=10mA

z superior sera Z=1,5v/0,01A=150ohms

z inferior sera Z=0,5v/0,01A=50 ohms

vemos que 150+50=200ohms

se demuestra que el guanella 4:1 de un solo toroide es asimetrico,un NO BALUN,ahora ya sabeis de donde vienen todas estas medidas que nos decian pero no se sabia de donde,

tambien como el caso anterior si lo alimentamos simetricamente (con choke),su salida tambien lo sera,ya que realmente es un BAL-BAL,el conjunto sera un BALUN

un saludo

EC4AA Manolo,veo que me mandaste una respuesta  al tema ,lo veo en el correo que me avisa que tengo nueva respuesta en el tema pero veo que por aqui no sale,bueno te contesto a tu pregunta el circuito no esta mal,mira el siguiente video que alli aunque en ingles lo explica mejor que yo por aqui,usa el traductor y veras los subtitulos en español,alli lo mide con choque por delante lo que ya lo convierte en balun,asi que no dice nada sobre el asimetrismo y sus impedancias ,pero si explica el circuito equivalente muy bien,espero que te sirva ,tanto el circuito como los calculos son correctos,he sacado este tema porque por la red no he encontrado nada sobre estos calculos,si alguien sabe de alguna publicacion me lo diga ,estare encantado de leerla,gracias por tu interes,un saludo
