BOBINADOS DE TOROIDES

EA5CZL
Mensajes: 121
#385405  - 14 abril, 2023 11:41

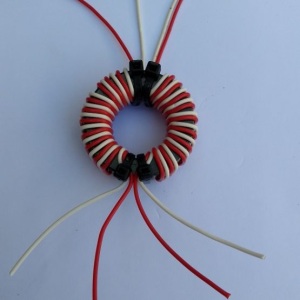

Hola a todos, disculparme mi ignorancia, he visto que algunos colegas realizan el bobinado de toroides con cables de colores (Balum 1:1), y de ahí mi curiosidad por saber que tipo de cable es, ya que aparenta ser fino, ¿son iguales a los utilizados en la fuente de alimentación de los ordenadores?  ¿donde se puede conseguir? ¿tiene alguna referencia o características especiales? ¿porqué no utilizan cable de cobre esmaltado? también algunos forran el toroides con cinta de teflón (la utilizadas por los fontaneros) ¿que función tiene el forrarlos?.

imagen



Saludos
EA5CZL - Román

ResponderCitar
Inició el tema
EC4AA
Mensajes: 588
#385407  - 14 abril, 2023 12:04

Publicado por: EA5CZL

Hola a todos, disculparme mi ignorancia, he visto que algunos colegas realizan el bobinado de toroides con cables de colores (Balum 1:1), y de ahí mi curiosidad por saber que tipo de cable es, ya que aparenta ser fino, ¿son iguales a los utilizados en la fuente de alimentación de los ordenadores?

- Puede que sí.

¿donde se puede conseguir?

- Ferreterías, tiendas de electricidad, electrónica y bricolaje.

¿tiene alguna referencia o características especiales?

- Creo que no.

¿porqué no utilizan cable de cobre esmaltado?

- El cable (varios hilos) es más flexible que un sólo hilo del mismo diámetro, se distinguen mejor los diferentes bobinados que hay que conectar, el aislante permite más potencia y la separación adicional puede facilitar tener la impedancia característica necesaria. Y las fotos quedan mejor...  😉

también algunos forran el toroides con cinta de teflón (la utilizadas por los fontaneros) ¿que función tiene el forrarlos?.

- Hay toroides de ferrita que no están pintados y pueden tener cierta rebaba que daña el esmalte del hilo de cobre.



Y hasta aquí puedo escribir...
... no quiero que lo pasen a "hasuntos hinternos". 😠
73 de Manolo.

ResponderCitar
EA2AJO, EB3DYO y EA3ERD reaccionaron
EA5CZL
Mensajes: 121
#385415  - 14 abril, 2023 19:31

Gracias Manolo por tu repuesta.

Saludos
EA5CZL - Román

ResponderCitar
Inició el tema
EA7DAP
Mensajes: 82
#385450  - 17 abril, 2023 12:05

Para los balun no se debe usar cable flexible normal porque se calienta el plástico y se funde produciendo cortocircuitos. Hay que usar cable forrado de teflón o silicona, que soportan hasta 200 ºC. Yo les he comprado en Aliexpres.

Pepe en Salobreña (Granada)
jovalgon@gmail.com

ResponderCitar
EA2AJO
Mensajes: 1854
#385452  - 17 abril, 2023 12:54

Yo he empleado muchas veces con cables flexibles con plástico normal y nunca he tenido problemas de que se fundirse la funda, apenas me cogen temperatura, me imagino que se calentarán mucho los que empleen mucha potencia y a la vez tenga mucha ROE, y o estén mal diseñados.



73

Juankar - EA2AJO - EA1327URE---
EAQRP-122 - - - URE-51622
EGV-40 By EA3GCY =2,5W
Yaesu ft-818 =6W
Pixie 7,023Mhz =0,6w
QRP Labs QCX CW 30m=5W
Howes 40m =2W

ResponderCitar
EA1HX y EA3ERD reaccionaron
EA7DAP
Mensajes: 82
#385454  - 17 abril, 2023 13:11

Lo digo para potencias superiores a 500 W, pero como el cable de teflón tampoco cuesta una fortuna, mejor es  estar preparado pará el futuro. Yo tengo un amplificador de 1500 W.

Pepe en Salobreña (Granada)
jovalgon@gmail.com

ResponderCitar
EA1HX reaccionó
EA2ET
Mensajes: 6689
#385460  - 17 abril, 2023 15:28

Si se funde la funda plástica del cable casi seguro que es por el toroide que se calienta, en cuyo caso, también muy posible, que ese núcleo haya quedado inutilizado por sobrepasar la temperatura de Curie.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA1HX, EA7AIN, EA2AJO y 2 personas más reaccionaron
EA1M
 EA1M
Mensajes: 75
#385466  - 18 abril, 2023 00:44

Sobre ese tema, hay alguna forma de comprobar/medir (fuera de que el balun/unun correspondiente parece haber cambiado su comportamiento) que realmente el toroide se ha inutilizado por esa causa de sobrepasar la temperatura.

Gracias por vuestra respuesta.

EA1M (ex - EA1DAX)

ResponderCitar
EC4AA
Mensajes: 588
#385467  - 18 abril, 2023 08:29

Se mide la permeabilidad del núcleo (μi o AL) y si fuera mucho menor que lo indicado por el fabricante (μi - 20 %, incluso μi~1) es que el material estaría degradado.

Y hasta aquí puedo escribir...
... no quiero que lo pasen a "hasuntos hinternos". 😠
73 de Manolo.

ResponderCitar
EA1M reaccionó
EA5CZL
Mensajes: 121
#385469  - 18 abril, 2023 09:45

Ya lo he comprado en Aliexpress y forrado de silicona que aguanta 200ºC, gracias a todos.

Saludos
EA5CZL - Román

ResponderCitar
Inició el tema
EA3GRN
Mensajes: 309
#385482  - 18 abril, 2023 16:26

Publicado por: EA5CZL

Ya lo he comprado en Aliexpress y forrado de silicona que aguanta 200ºC, gracias a todos.

¿Serias tan amable de compartir enlace? O enviarmelo por privado si no se quiere mostrar aqui... Estoy interesado en ese tipo de cable.



Un saludo,
Juan Carlos Valero
EA3GRN (ex EB3DGZ)
https://www.youtube.com/c/ea3grn <-- Mi canal de youtube

ResponderCitar
EA7AIN
Mensajes: 3030
#385483  - 18 abril, 2023 21:02

O usar cable esmaltado. Aunque el cable forrado aguante la temperatura que provoca la ROE en el toroide, con el tiempo ese forrado se cuartea (por experiencia)

ResponderCitar
EA5CZL
Mensajes: 121
#385586  - 23 abril, 2023 18:52

El enlace es:

https://es.aliexpress.com/item/1005001609786868.html?spm=a2g0o.order_list.order_list_main.11.65df194dTEF5TA&gatewayAdapt=glo2esp

Saludos
EA5CZL - Román
