Hola,
He visto en la web este Balun con diferentes tomas 9:1 16:1 25:1 36:1 49:1 64:1 81:1
¿Alguien ha construido o tiene un esquema algo similar?
·

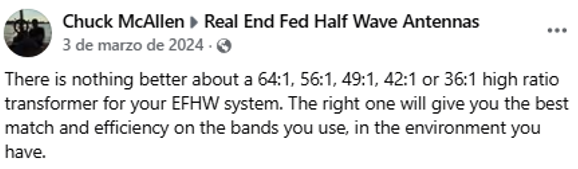

There is nothing better about a 64:1, 56:1, 49:1, 42:1 or 36:1 high ratio transformer for your EFHW system. The right one will give you the best match and efficiency on the bands you use, in the environment you have.
Chuck McAllen Autor
That multi transformer appears to have a 3 turn primary and 21 turns to the 49:1 tap. Of course 3 X 7 = 21. Also 3 X 6 = 18 turns to the 36:1 tap.
They make a great test transformer but for a permanent install I would just build/buy a transformer with the best found ratio.
Para su sistema EFHW, no hay nada mejor que un transformador de alta relación de 64:1, 56:1, 49:1, 42:1 o 36:1. El adecuado le proporcionará la mejor adaptación y eficiencia en las bandas que utiliza, en el entorno en el que se encuentra.
Este multitransformador parece tener 3 espiras en el primario y 21 espiras en la toma de 49:1. Por supuesto, 3 x 7 = 21. Además, 3 x 6 = 18 espiras en la toma de 36:1.
Son excelentes transformadores de prueba, pero para una instalación permanente, yo simplemente construiría o compraría un transformador con la mejor relación disponible.
·
·
·
73 Carlos EC1T
Carlos EC1T
Ex. EA1DVY
Soria in81
Tiene muy buena pinta para los que nos gusta probar y probar... interesante y entretenido. Incluso, y si... ¿y si se prueba a usar mas de una toma a la vez? quiero decir, ¿utilizar dos o mas hilos extendidos con distintas relaciones?
Asier
IN73CO Luanco - Gozón - Principado de Asturias
eb1foo@yahoo.es
Tiene muy buena pinta para los que nos gusta probar y probar... interesante y entretenido. Incluso, y si... ¿y si se prueba a usar mas de una toma a la vez? quiero decir, ¿utilizar dos o mas hilos extendidos con distintas relaciones?
Interesante propuesta Asier! 🤔
Y poder seleccionar la relación de transformación remotamente?
Esta publicación fue modificada hace 5 meses por EA3FNM
EA3FNM ex-ec3ccq Pedro Barcelona ea3fnm@gmail.com
EB1FOO reaccionó
Cuando haces un balun con diferentes salidas, es recomendable poner una carga en las salidas que no usas para evitar problemas de desajuste y corrientes no deseadas. Esto ayuda a mantener el balance correcto y evitar reflexiones o pérdidas de señal que pueden afectar el funcionamiento del balun y la eficiencia de la transmisión.
73
esto es un unun,no balun,relaciones superiores a 1:49 con 3 espiras de primario tienen problemas de autoresonancias dentro de la HF,y mas con dos toroides aplilados que parece ser en la foto,sera raro tener impedancias de 3Kohms o mas en una endfeed,un saludo
EB3DYO.
FRANCISCO.
EB1FOO reaccionó
Hola
Gracias por las sugerencias,
efectivamente transformador de impedancia utilizado es UnUn "unbalanced-to-unbalanced" (no balanceado a no balanceado) que adapta una línea de transmisión no balanceada a una carga no balanceada, en este caso para una antena llamada Hilo largo o similar alimentada en un extremo...
·

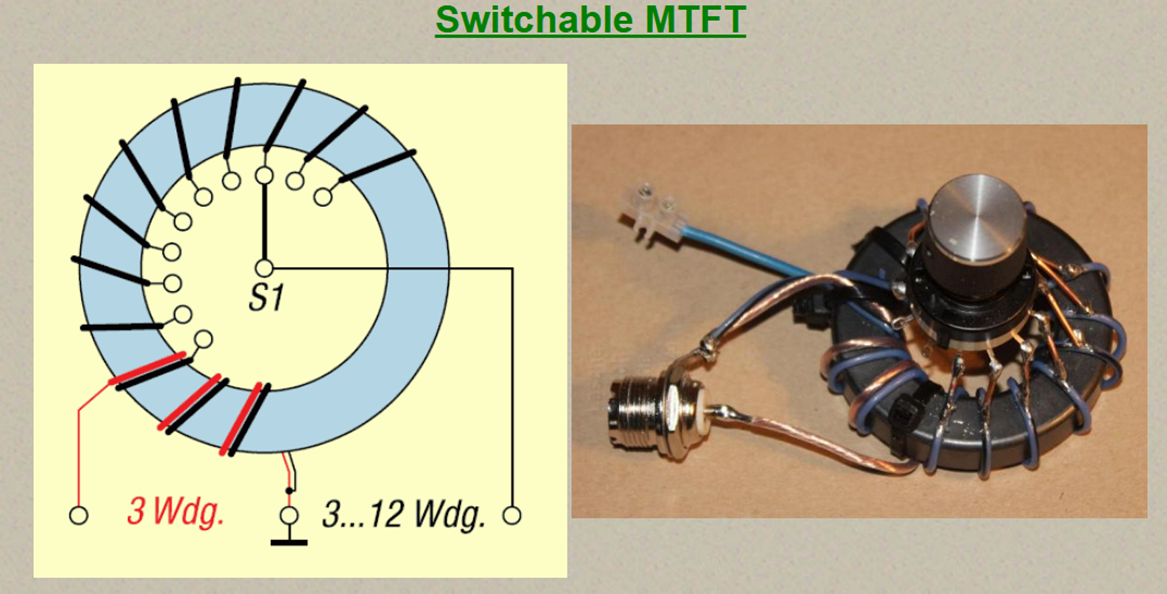

Por otro lado he visto esta imagen con un conmutador...
Antenna building #1 - EFHW Antenna - theory and practice of the broadband transformer
·
·
·
73 Carlos EC1T
Carlos EC1T
Ex. EA1DVY
Soria in81
Inició el tema
EB1FOO reaccionó
Hola,
- La antena EFHW (End Fed Half Wave Antennas) es una antena similar a un hilo largo y resonante de media onda, alimentada en un extremo, utilizando un transformador de impedancia UnUn "unbalanced-to-unbalanced" (no balanceado a no balanceado), que dependiendo de su altura con respecto al suelo y otros valores, puede ser necesario una adaptación o transformación de diferentes impedancias de 64:1 , 49:1 , 36:1 aproximadamente entre 1800 a 5000 ohmios) para adaptar la alta impedancia del hilo a los 50 Ω del cable coaxial.
·
·

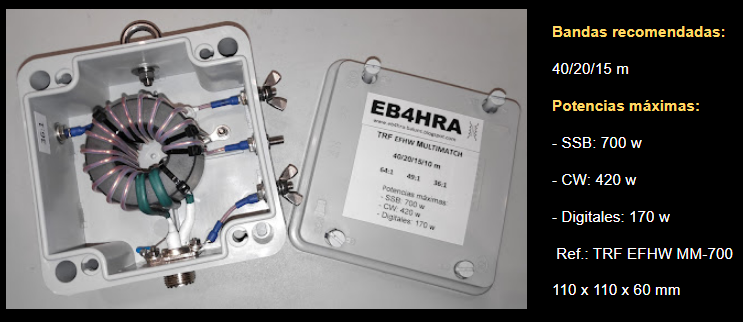

- En la web de EB4HRA dispone de TRANSFORMADOR EFHW MULTIMATCH de 64:1 , 49:1 , 36:1
·
·
- Me han preguntado que longitud de cable puedo poner en la antena EFHW…
Les he contestado, que eso puede depender de la longitud que puedas poner en tu QTH, su altura
y las bandas que deseas trabajar…

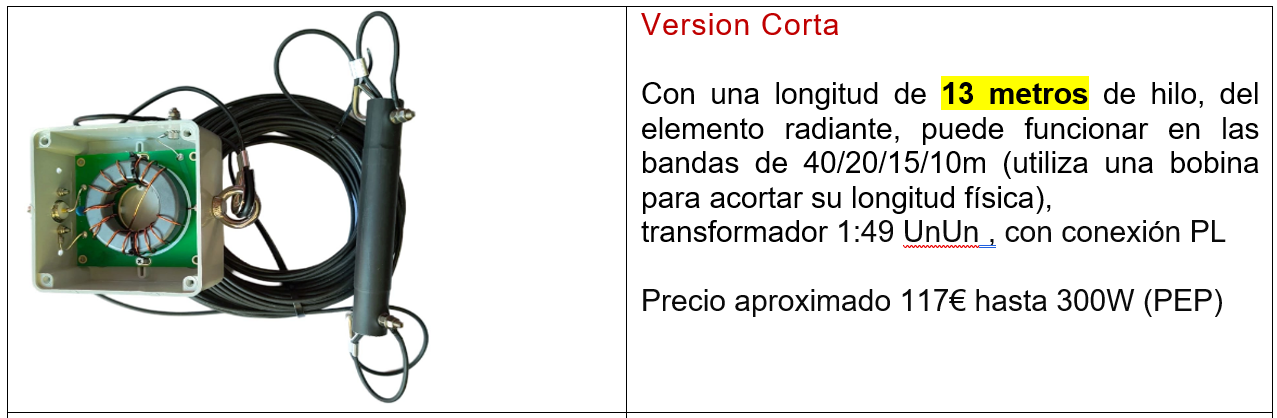

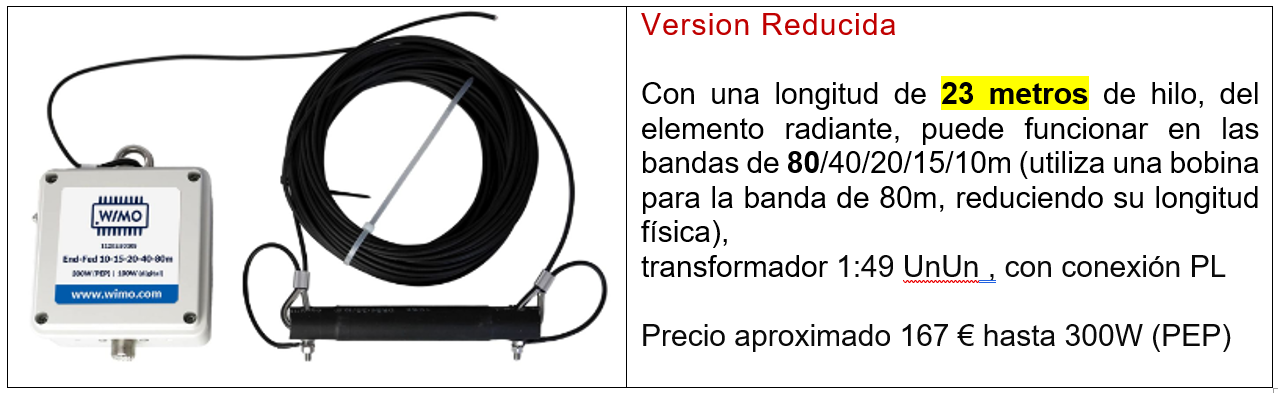

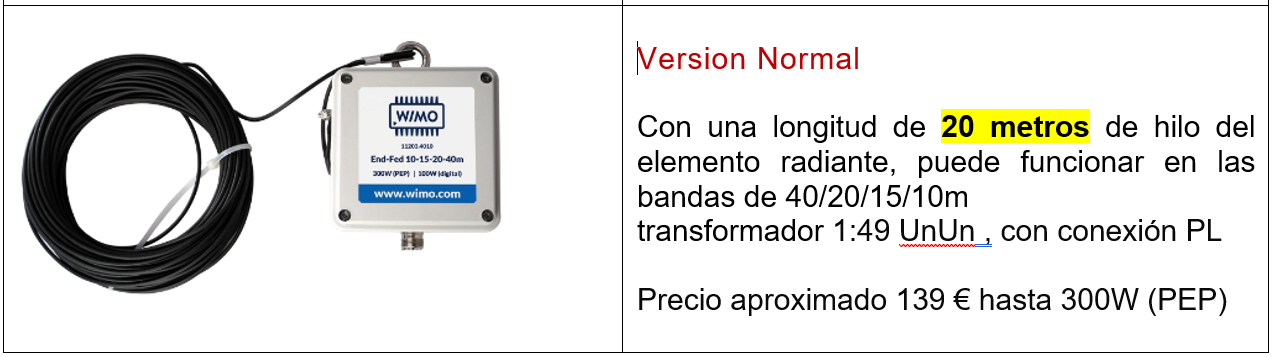

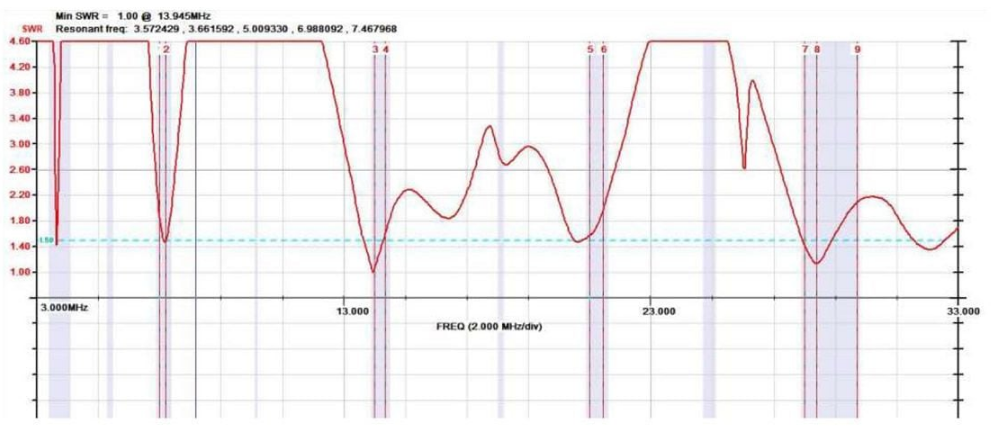

- En la web de WiMo hay varias medidas de referencia...
·
La bobina puede ser de 43 microhenrio aproximadamente,
·
·
·
·
·
·
·
·
73 Carlos EC1T
Carlos EC1T
Ex. EA1DVY
Soria in81
Inició el tema
EB1FOO reaccionó
