Balum y bobina.

Notificaciones
Limpiar todo

Balum y bobina.

  RSS
EA5DGK
Mensajes: 73
2 agosto, 2021 19:53     #365499

Hola a todos,

mi intención es fabricar un balum 1:1 y dos bobinas para un dipolo en V invertida para 40 - 80, para lo cual necesito hilo de cobre esmaltado de 1,5 mm y 2 mm, también necesito 1 placa de baquelita limpia de cobre por las dos caras y una barra de ferrita de 10 mm x 10 mm, me estoy volviendo loco para encontrar estos materiales a un precio razonable y por mas que busco en internet no encuentro casi nada o nada, ¿alguna tienda que conozcáis donde los vendan?, Ya se que donde hagan bobinados seguro que tienen pero aquí en Aguilas la única bobina que hay es la Aurelia y es con V en la segunda B, :-)).

Por cierto, después de 30 años inactivo vuelvo a la radioafición y a URE, socio 34353.



Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.

ResponderCitar
EA7CJN
Mensajes: 33
2 agosto, 2021 20:23     #365500

hola, aqui te dejo el enlace para la barra de ferrita a muy buen precio

https://www.ebay.es/itm/223272694983?hash=item33fc16f4c7:g:Nz4AAOSworNcCMlS

Para el balun podrias utilizar hilo forrado de instalacion que es mas facil de encontrar, en una ferreteria de barrio lo tienen, y para las bobinas mira a ver si tienes un transformador por ahi y le quitas el hilo, te sera mas facil que comprar hilo suelto ,aunque aqui te dejo otro enlace para el hilo

https://www.ariston.es/productos/buscar.aspx?cat=3130&pagina=2

para las bobinas con hilo de 1mm seria suficiente, no se que potencia vas a utilizar ,pero no creo que lo quemes

y para la baquelita no se para que la vas a utilizar , aqui te dejo el enlace de material fr4 que es lo que se utiliza en los circuitos impresos modernos

https://www.banggood.com/Glassfibre-Sheet-GRP-Epoxy-Glass-FR4-Fibreglass-Sheet-300150mm-p-1136690.html?utm_source=googleshopping&utm_medium=cpc_organic&gmcCountry=ES&utm_content=minha&utm_campaign=minha-es-en-pc&currency=EUR&cur_warehouse=CN&createTmp=1&ID=513560&utm_source=googleshopping&utm_medium=cpc_bgs&utm_content=dcr&utm_campaign=dcr-ssc-es-en-all-0615&ad_id=527730003099&gclid=EAIaIQobChMI1b3X6_mS8gIVehoGAB26FgrYEAYYBCABEgKN4PD_BwE



un saludo y que lo pases bien en tu nueva etapa de radiopita

Anastasio Martinez

EA7CJN





ResponderCitar
EA1CN
Mensajes: 2784
3 agosto, 2021 08:08     #365513

Roberto, bienvenido hombre, ya has tardado….HI….espera con el baluN, yo te mando uno que hice hace mucho tiempo con ferrita y un tubo de PVC. Luego si no te gusta haces lo que quieras, pero funciona. No te voy a cobrar. Lo de la placa ya nos dirás qué fin tiene.

Supongo que querrás hacer dos bobinas de carga para el dipolo en V. Fácil.

Te lo mando a la dirección de qrz.com en un par de días. Yo no lo voy a usar.
Animo.

73. Diego

ResponderCitar
EA5DGK
Mensajes: 73
3 agosto, 2021 11:31     #365517

Buenos días,

Anastasio, muchas gracias por los enlaces pero estaba buscando algo que estuviera por lo menos aquí en España, la ferrita sale bien de precio incluido el transporte, pero el plazo de entrega...... puede llegar hasta en Octubre, lo del hilo y la baquelita..... se sale de precio así que seguiré buscando alternativas, muchas gracias de nuevo.

Diego, pues nada, agradecido de verdad, igual tengo que sacarlo del tubo de PVC o igual no, he comprado una caja para un invento mío donde irán las conexiones de los dipolos, el balum y el SO239, así que veremos si tengo que desmontarle algo, las hembrillas, supongo. La baquelita que busco es de 3 milímetros, para inventos, aisladores y demás chorradas.

IMG 20210730 195106
IMG 20210729 143700

De momento de aisladores utilizo lo que veis en la foto, jajajajaja, cambié unas cortinas por stores y me dije...joder, a esto le saco yo provecho, imagino que sabréis que pieza he utilizado, ya se que es plástico y se quemarán, pero quedan bien los jodíos, mejor que los que tengo de porcelana tipo huevo. La otra foto es donde están instalados los dipolos, y sobre la torre una pregunta, en un futuro espero que no muy lejano irá una cubica de 2 elementos, aún tengo que construirla, como tengo intención de aumentar la altura en 3 metros mas (el último mástil finito que veis es provisional), ¿es mejor meter otro tramo intermedio de torre de 3 metros u otro mástil de 3 metros añadido al que va en la puntera?, la cúbica pesa 16 kilos, ¿los soportará bien el mástil?

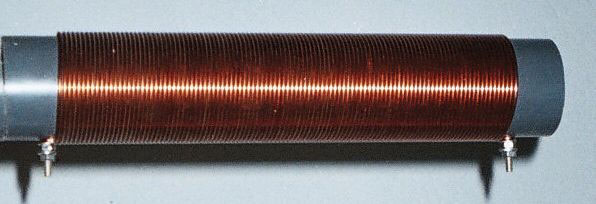

Ahhh, Diego, se me olvidaba, si, para el dipolo de 40 le voy a añadir 2 bobinas mas hilo para hacerlo 40 -80, algo como el de la foto, el que tiene en su web EA7EER y EA5MON.

bobina para dipolo de 80 metros longitud acortada

Gracias a todos.



Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.

ResponderCitar
EA2SN
Mensajes: 3055
3 agosto, 2021 11:55     #365520

Roberto:

no te obceques con la barra de ferrita. Ferrita es una denominación genérica que engloba materiales muy diferentes con diferentes propiedades. Cuando no había más todos hemos cometido el pecado de usar lo que teníamos a mano, encomendándonos al Altísimo para que no petara la emisora al usarla o salieran fuegos artificiales de la antena. Ahora sabemos mucho más y disponemos de mucha información y, en función de las bandas que quieras usar, hay materiales específicos -normalmente en forma de toroides- que hacen que tu balun responda a tus expectativas. La analogía sería decir que a tu coche le vas a poner "combustible": hay JP4 de aviación, gasolina de diferentes octanajes, gasóleo de diferentes tipos, keroseno, etc.  Me imagino que a tu coche le pones el combustible adecuado; pues para las ferritas, lo mismo.

Y como soporte no hace falta baquelita; si le vas a hacer un mínimo mantenimiento a tu antena, puedes usar placas de nylon o plásticos similares que se venden como tablas de cortar para cocina. Los rayos UV pueden dañar el plástico pero si,  al cabo de un año por ejemplo, lo revisas y ves que está quebradizo puedes cambiarlo por uno nuevo y te va a salir más económico y fácil de conseguir que buscar materiales raros.

jon, ea2sn



Jon, EA2SN / AE2SN / ARRL-VEC VE / GLAARG VE

ResponderCitar
  EA7AIN y EA1CN me gusta
EA1CN
Mensajes: 2784
3 agosto, 2021 12:15     #365521

Roberto, Mira tu correo, por este medio no te puedo enviar una foto porque tiene más de un mega byte.



Mira tu correo, por este medio no te puedo enviar una foto porque tiene más de un mega byte.



Si te sirve te lo mando. Mira tu correo.

Personalmente no me gusta nada tanta altura del mástil encima de la puntera.

Como mucho, 2 m con un mástil de 40 mm de diámetro. 1,5m si es de 45mm. Hay que hacer cálculos. Esas piezas de las cortinas, 2 telediarios. Te venden barras de nylon para hacer aisladores pero si son cerámicos, mejor. No hagas chapuzas que luego te arrepientes. Si subes más la torre con 3 m de tramo, igual hay que arriostrar. Cálculos.

Te venden toroides cojonudos para hacerse un baluN 1:1 pero eso tiene que quedar putamadre, hay info toda la que quieras, si no, lo lamentas luego.
Ese coaxial RG58AU que pondrás al dipolo, hay que darle tierra en la torre para mandar atpc la RF de la malla, así tengo mi Windom y va quetecagas. Luego cada cual opinará, yo ya no tengo RF ni en las lentejas ni en el cochinillo.

Aquí estamos para lo que necesites. Pide por esa boca.

y no has dicho ná del programa de Log todavía 😂. Ahí te quiero ver. Ánimo

73. Diego

ResponderCitar
EA5DGK
Mensajes: 73
3 agosto, 2021 12:37     #365524

Diego, si tu no lo vas a utilizar si me sirve, tendré que desmontarlo del tubo de PVC pero si me sirve, pero lo dicho, si tu no lo vas a utilizar, si no no te preocupes, que te lo agradezco igualmente.

La idea era poner otro mástil de 3 metros de 45 de diámetro y sujetar por encima de la unión de los 2 mástiles con un sujeta vientos con cojinete para los vientos, aunque la verdad que la opción mas cara, la de poner otro tramo de torre me parece mas segura aunque no se que van a decir los vecinos con 9 metros de torre.

La torre ya tiene tierra y el coaxial un choque de RF a la entrada del equipo, ¿sería necesario algo mas?, ¿otro choque arriba cerca de la conexión de la antena?.

Ostras, con lo que si me pierdo es con lo del programa de log, ¿que programa?, 🤣 🤣 🤣

Y Jon, pues si, tienes razón, respecto a lo de la tabla de cortar de cocina era mi segunda opción y seguramente pasará a ser la primera, la baquelita tiene mas durabilidad pero bueno, tampoco el plástico se va a quemar en 2 días, gracias.

Saludos.



Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.

ResponderCitar
EA1CN
Mensajes: 2784
3 agosto, 2021 23:36     #365567

Bueno, yo te lo mando. No creo que lo desmontes porque no te merece la pena, además del trabajo que te dará porque está embutido en silicona. Tal cual lo recibas puedes colgarlo y usarlo.

Lo de la torre con Mastiles empalmados y arriostrados me parece mala idea, una chapuza. Si necesitas más altura (¿necesitas?) yo pondría otro tramo. A los vecinos que les den, eso no es su problema, es el tuyo. Ya sabes como va este tema. 6 m de torre más puntera hay que arriostrar. Datos todos en el catálogo de Televes TORRES. Si no lo tienes, te lo mando.

Lo del programa de Log, resuelto. Estas con el mejor. Yo lo uso en un 10% y a diario. Y he probado casi todos los que hay. Escribí un artículo al respecto el año pasado. Punto final.

Adelante y animo.

73. Diego

ResponderCitar
EA7AIN
Mensajes: 2563
4 agosto, 2021 08:37     #365576

El teflón es lo mejor para intemperie, se pone feo pero es para siempre. Hace poco quité una direccional de 14el para 144 y el mástil era un redondo de teflón de 50x1000 mm. lo he tenido más de 20 años puesto sin rechistar.  Tengo algunos redondos de 10x100 mm que puedes usar como aisladores. Si los necesitas, avisa. José Luis

ResponderCitar
  EA1CN me gusta
EA1CN
Mensajes: 2784
5 agosto, 2021 12:18     #365631

Ricardo….digooooo Roberto, cachis! 😂

ya te he enviado el baluN a tu dirección de qrz. Ese baluN lo hice yo hace la torta de tiempo y hace poco lo medí con mi analizador y es cojonudo. Úsalo y ya verás.

Cualquier cosa que necesites ya sabes dónde nos tienes.



Cualquier cosa que necesites ya sabes dónde nos tienes.



Un cordial saludo y mucha suerte.





73. Diego

ResponderCitar
EA5DGK
Mensajes: 73
6 agosto, 2021 00:34     #365665

Hola a todos,

José Luis, gracias por el ofrecimiento pero ya he comprado la tabla de cocina, me da confianza esta tabla para los separadores. Gracias de todos modos.

Diego, ya estoy esperando y deseando ponerlo, gracias de nuevo porqué así me evito construirlo aunque me gusta experimentar. Te estaba escribiendo un mensaje aquí en la mensajería ayer pero después de un tocho no se como se me borró y me dió pereza volver a escribir, jajajajaj, ya hablaremos.

Roberto

EA5DGK

Roberto
EA5DGK
Aguilas (Murcia)
LOC IM97EJ DME 30003
Después de 30 años...... retomo la actividad.

ResponderCitar
EA7AIN
Mensajes: 2563
6 agosto, 2021 09:46     #365670

En Internet : Transmission Line Transformers Handbook. Aparecen todos los modelos que ha hecho W2FMI que no son pocos.

ResponderCitar
