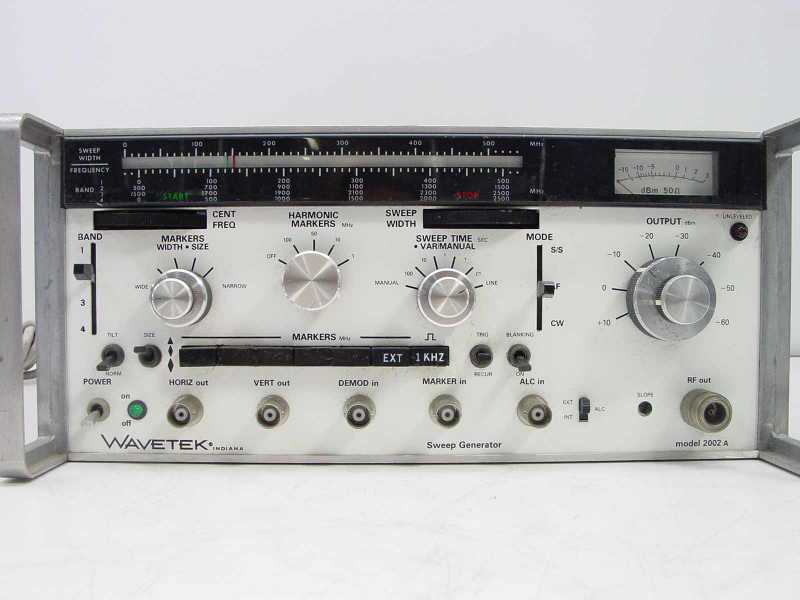

AYUDA WAVETEK 2002A SWEEP Y GENERADOR

EA1RG
Mensajes: 250
#31026  - 26 julio, 2015 22:54

Hola;

Dispongo de un generador sweep y no sé que puedo hacer con el , por lo que busco por aquí alguien que me de algúna noción y manejo. Dispongo de osciloscopio hasta 20mhz hameg.

Gracias por leer el mensaje.

Cualquier opinión por aquí o al correo de indicativo@ure.es

Slds

¿Quién soy? Un loco que se sube a torres.

ResponderCitar
Inició el tema
EB3DMR
Mensajes: 241
#279966  - 8 octubre, 2015 10:44

Hola EA1RG.

Ese equipo es una pequeña joya aunque anticuada ya. Este equipo, te permite comprobar la respuesta en frecuencia de filtros, receptores (permite ver la ganancia de conversión, cosa que un analizador con tracking no permite ver), te permite ver la adaptación de un sistema (ROE), etc.
La cuestión es que necesitas un osciloscopio, con entrada B (base de tiempo horizontal exterior), y al menos una sonda detectora de 50 Ohms.
Este equipo lo usé hace más de 20 años y lo sustituyó el 1080.
Si tienes osciloscopio, 4 cables BNC-BNC alguna transición y una sonda detectora, puedo echarte un cable para que aprendas a hacerlo trabajar (si va bien).

Saludos.

EB3DMR

ResponderCitar
EA1RG
Mensajes: 250
#283944  - 9 octubre, 2015 17:08

Hola EB3DMR:

Acabo de ver tu respuesta, te he mandado un mensaje privado.

Gracias

73s de José Manuel

¿Quién soy? Un loco que se sube a torres.

ResponderCitar
Inició el tema
EB3DMR
Mensajes: 241
#284060  - 9 octubre, 2015 19:47

Respondido!!

EB3DMR

ResponderCitar
EA7AJH
Mensajes: 78
#279967  - 10 octubre, 2015 06:35

Hola Jose Manuel, creo que ese es tu nombre. El generador de barrido Wavetek lo hemos usado en la red de RTVE toda la vida, hasta que fue sustituido por los analizadores de espectro con generador de tracking Tektronix 2710 y 2712.
Principalmente el uso al que estaba destinado el Wavetek era la realizacion de medidas de adaptacion, tambien llamadas perdidas de retorno y medidas de paso, S11 y S21 respectivamente.
Para poder realizar las mismas es necesario que dispongas de un puente de impedancias de 50 Ohm. acorde con el margen de frecuencias que vas a trabajar, por ejemplo Wiltron hasta 1GH y una sonda detectora RF, por ejemplo Suhner tambien hasta 1GH, nada baratos por ciento, y por ultimo el osciloscopio debera disponer de amplificador logaritmico en uno de los canales verticales (muy importane) y 20 MHz de ancho de banda es suficiente.
Por supuesto doy por sentado que se dispone de una carga de precision 50 Ohm. con conector macho N en el caso del puente Wiltron, para la calibracion del conjunto, juego transiciones macho N a hembra BNC y juego de latigos de cable coaxial con conectores BNC tanto en 50 como en 75 Ohm.
Con estos complementos ya podemos empezar a funcionar con el Wavetek para lo cual puedes contar con mi apoyo incondicional.

Un abrazo
Jose Antonio ea7ajh

ResponderCitar
EA1RG
Mensajes: 250
#284072  - 13 octubre, 2015 08:42

Hola José Antonio:

Gracias por responder, ahora mismo el objetivo va a ser la fabricación de una sonda de rf(aunque solo valga hasta vhf). El puente de impedancias tengo uno made in china que se vende por ebay. Trataré de conseguir uno más profesional aunque va a ser dificil. Cargas si que tengo, por lo menos hasta 2ghz.

Es importante que mida S11 y S21 aunque sea un mazacote de equipos ,jeje por lo menos podré compararlo con el miniVNA pro.

Saludos

JM

¿Quién soy? Un loco que se sube a torres.

ResponderCitar
Inició el tema
EA1RG
Mensajes: 250
#284239  - 13 octubre, 2015 08:50

Buenas;

El fin de semana tengo pensado montar el puente con rango hasta vhf o más ;).
Gracias a Paco eb3dmr que me ha facilitado información voy hacerlo lo más parecido a este esquema:

Los componentes son estos(de momento):

carga sin disipador, condensador 10nf y diodo 1n5711 y resistencia de 220k.

Hasta el fin de semana no puedo retornar el cacharreo.

Saludos

JM

¿Quién soy? Un loco que se sube a torres.

ResponderCitar
Inició el tema
EB3DMR
Mensajes: 241
#279968  - 13 octubre, 2015 16:39

Hola Jose Manuel.

Sustituye esa carga por dos de 100 Ohms de 1/4 de W. Con ello consigues bajar al inductancia serie de las resistencias de carbón, y puede ser una buena carga hasta pasados los 600 MHz. El condensador intenta que sea de tamaño más pequeño, aunque si sólo lo vas a usar para VHF puede funcionar.

Esa resistencia que tienes ahí no te va a ir bien si no está encapsulada, porque tendrás que darle un retorno a masa, y si lo haces con un sólo cable, vas a sumarle una inductancia que te hará empeorar su adaptación.

El montaje, hazlo lo más compacto que puedas, hasta el diodo. Una vez se rectifica, la R de 220K, hará que no se propague la RF más allá y la propia capacidad del cable coaxial con el que entres en el conector de DEMOD IN del wavetek, ya se encargan de filtrar la señal.

Si encuentro alguna sonda antigua intentaré pasarte una foto para que veas como va montada.

Tendrás que hacerte tu la carga patrón, con un conector BNC macho de panel (mejor de teflón , y asegúrate que sea de 50 Ohms y no de 75), y dos resistencias SMD formato 1206, o 0805 de 100 Ohms en paralelo. Yo las he usado por encima de los 4GHz, y dan una buena adaptación, en tu caso quien limitará será el conector, pero no te afecta en absoluto. Si sólo vas a usarlo para VHF, una de 1/4 de W de 51 Ohms dará el pego, dentro de un conector BNC macho

Saludos.

Saludos.

EB3DMR

ResponderCitar
EB3DMR
Mensajes: 241
#279969  - 14 octubre, 2015 16:47

Finalmente hoy he montado una "carga patrón", que me vendrá bien para el VNA, ya que perdí la de calibración que hice.
Lo mínimo exigible para instrumentación serían unas pérdidas de retorno (RL) de 30dB, o adaptación de 30dB, o una ROE de 1,06:1. Todo es lo mismo.
Ésta presenta una adaptación mejor que 30dB, desde DC a 360MHz, y está hecha con una resistencia de carbón de 51 Ohms y 1/4W.
Si usas resistencias de óxido metálico, tienen mejor respuesta en frecuencia, y si usas de tipo SMD, mucho mejor, pero con ésta ya puedes trabajar hasta la banda de UHF medianamente bien.

EB3DMR
