Ayuda - Cómo Diferenciar un GaAsFet MGF1302

Hola,

Eso es fácil. Todos tienen el nombre grabado en la carcasa.
Así que el que dice "MGF1302", ese es.

:woohoo:

Fuera bromas, no tengo ni idea, a ver si alguien te descifra el jeroglífico. Creo que es más sencillo de entender un jeroglífico egipcio...

73, Máximo - EA1DDO

Es de suponer que estén marcados con la serigrafía del estilo de los componentes SMD, con un par de letras va que chuta, ahora solo faltaría la tabla de equivalencias correspondientes.

EA7HV escribió:

Es de suponer que estén marcados con la serigrafía del estilo de los componentes SMD, con un par de letras va que chuta, ahora solo faltaría la tabla de equivalencias correspondientes.

Siguen apareciendo este GaAsFet MGF1302 con otras referencias Ax, Añ, Av, At, probablemente la letra pequeña nos indique el fabricante, en el Datasheet que he encontrado no se describe nada al respecto.

Hola por si acaso sirve de ayuda, el MGF1302 cuesta encontrarlo (los pocos que hay a 12 euros en ebay), la ultima vez que lo necesite, compre por ebay un equivalente MGF1903B a muy buen precio, creo recordar que incluso mejoraba algo la figura de ruido, habria que ver las caracteristicas, he reparado unos cuantos previos y va muy bien, lo unico malo que las patillas son mucho mas cortas y hay que "empalmarlas".
73´s Luis.

Hola

Ambos son MGF1302. Eso viene determinado por el tipo de encapsulado (GD-4) y la primera letra (la A). El segundo símbolo y el color de la tinta indica la fecha de fabricación.

Un saludo

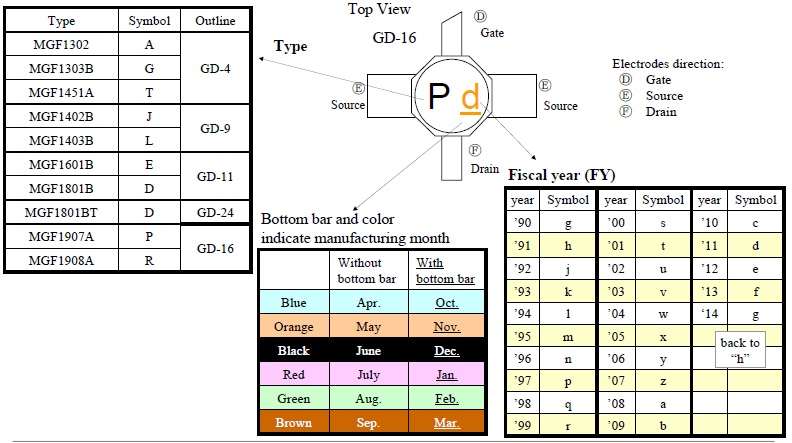

En concreto la tabla de identificación es:

La información completa en el sitio WEB del fabricante:

http://www.mitsubishielectric.com/semiconductors/files/manuals/QL1104E-B.pdf

Gracias Manel,
La info que pasas es perfecta, es justo lo que necesitaba.

Ya puestos a pedir, ¿supongo que no tienes nada de este otro GaAsFet MGF1412?

Saludos, EA7HV Juan

Hola de nuevo.

Ya me comentarás exactamente lo que te hace falta. Ese transistor es el mismo que el 2SK275. El encapsulado (GD-9), patillaje y parámetros eléctricos básicos son estos:

Espero que sean suficientes.

Un saludo

Manel es una biblioteca...

Pues 6 años después me ha sido util esta info, he comprado un Previo Advanced Receiver Research P432VDG en el Iberradio 2017 y veo que tambien va con un MGF1302.
