antena multibanda cobwebb

Página 4 / 17
EA4YV
Mensajes: 117
#267684  - 17 enero, 2015 23:57

Cable paralelo y medidas muy cercanas al diseño de ea1cdv como se ve en el grafico solo quedo corta en 17 mts.
Materiales decatlhon, Leroy y ferreteria del barrio nada "raro"

ResponderCitar
EA4YV
Mensajes: 117
EA2KK
Mensajes: 85
#266328  - 18 enero, 2015 00:18

Muchas gracias por la aportación.
Dices que quedó corta en 17, veo que tienes mal la medida del diplomo de 17, tu tienes 8080 y EA1CDV 8800, no se si te has confundido al escribirlo o lo tienes mal en la antena.

EA2KK
Julio Ferreira
Por el paso largo o por el paso corto, la cosa es no perderse.

ResponderCitar
EA4YV
Mensajes: 117
#267689  - 18 enero, 2015 00:43

Ya puse un post refiriendome a ese tema en algunos sitios encontre 4040 y en otro 4400, lo cierto es que la medida me quedo entre ambas.

ResponderCitar
EA7DLD
Mensajes: 165
#266329  - 18 enero, 2015 08:31

hola
a ea2 kk las medidas utilizadas las que encontramos al inicio de este post en un documento de word
el ajuste logico acortanto alargando se ve claramente la ratio por cm en un post anterior mio publique fotos y videos finales de el estado final de la resonancia o curva de respuesta de la antena desde la optica de la roe tendre que espresarlo asi no valla a ser que por un acento mal puesto me crucifique el xxxxxxxx de turno.
compararla con la spider beam no lo veo, pues la spider se trata de elementos colocados en flecha dependiendo de banda tienes 2, 3, e incluso 4 elementos.
Mi conclusion es que se una muy muy magnifica antena para espacios reducidos o OM,S con serias limitaciones vecinales.
Actualmente estoy intentando mejorar la respuesta en 20m donde el vano de roe es mas alto de lo que megustaria, no tengo analizador. Este año no me porte bien
pero como hacienda me devolvera mas de lo que pague :laugh: me lo comprare os remito a un post anterior mio seguro que en las imagenes aun de mala calidad podeis ver los resultados
otra cosa en mi ciudad gusto la idea y se estan fabricando 4 unidades mas algunas muy avanzadas y con resultados iniciales identicos a la mia
ala ahora vas y le pones lo que le falte ( ultima frase dedicada al xxxxxxxxx mencionado anteriormente )

ResponderCitar
EA2AJO reaccionó
EA2KK
Mensajes: 85
#266330  - 18 enero, 2015 10:32

No te cabrees, que esto es para pasarlo bien, como en todo, hay gente que saben mas y otros como yo mas zoquetes, :laugh: :laugh:

Porque pones lo de limitaciones vecinales??
Te dije que la compararas aun sabiendo que es comparar una bicicleta con una moto, solo quería saber las diferencias de señal en recepcion que lo mismo no son tan grande como yo pienso.

Saludos y pasar buen Domingo.

EA2KK
Julio Ferreira
Por el paso largo o por el paso corto, la cosa es no perderse.

ResponderCitar
EA7DLD
Mensajes: 165
#267702  - 18 enero, 2015 10:47

las limitaciones vecinales son las que a tenor de las disposiciones urbanisticas en cada sitio se aplican con mas o menos riguidez siendo el detonante en la mayoria de los casos la reclamacion o denuncia del vecino de turno por mucha ley de antenas permisos y autorizaciones que podamos tener
las diferencias entre mis dos antenas son abismales como tenia que ser
uno osea yo no escribo mas por no soportar al leñador de turno haciendo eso leña del arbol caido
viste mis fotos y videos ea2kk?

ResponderCitar
EA2KK
Mensajes: 85
#267704  - 18 enero, 2015 10:59

Los videos si los vi.

Las limitaciones pensé que serian ITV.

Arbol caído?? Ni puto caso, al que no sabe se le informa y al que se equivoca se le corrige, lo que ocurre que hay personas que no escriben con la misma sensibilidad que piensan, sin mas, lo le des mas vueltas.

EA2KK
Julio Ferreira
Por el paso largo o por el paso corto, la cosa es no perderse.

ResponderCitar
EA5TV
Mensajes: 797
#266331  - 18 enero, 2015 12:52

Venga, haya paz, que todo tenemos algo que aprender. De buen "rollo".
Bueno, pues una vez ensamblada la he intentado ajustar, pero como no tengo analizador y no es cuestion do estar subiendo y bajando a la azotea, lo he dejado, pero aun asi, creo que va a ser una buena antena.
Recepcion bastante bien, aun sin ajustar, y nivel de ruido, muy bajo, comparado con el dipolo que tenia.
Cuando la tenga ajustada y demas, ya pondré las medidas de como me ha quedado.
Saludos cordiales.
Rafa. EA5TV

Rafa. EA5TV. (Ex EA5BFX)
GRUPO TORTUGAS CW
En radio desde 1979 y todavia sigo aprendiendo

ResponderCitar
EA5TV
Mensajes: 797
#266332  - 18 enero, 2015 17:22

Jose Antonio, veo en el magnifico refortaje fotografico que has utilizado tubo de fontaneria para la cruz, pero me da la impresion que de las cañas solo has utilizado la parte mas gruesa. Es asi?.
Efectivamente la medida de 4400 mm no es correcta. Si la pones, sobra mucho hilo al final. Yo he visto tambien 4040 mm y 4060 mm, que es la que he puesto, dejando 150 mm de margen en cada extremo.
En cuanto a las medidas desde el centro de la placa al punto donde se sujeta el hilo en la caña, son las mismas que he puesto, aunque seguramente, habra que ajustar al final.
Saludos cordiales.
Rafa. EA5TV
PD. Espero que hacienda tambien me devuelva y aprovechar para el analizador de antenas.
Jose Antonio, lo compraste con los componentes SMD soldados?.

Rafa. EA5TV. (Ex EA5BFX)
GRUPO TORTUGAS CW
En radio desde 1979 y todavia sigo aprendiendo

ResponderCitar
EA5HA
Mensajes: 278
#267686  - 18 enero, 2015 18:33

Hola buenas...

He seguido desde el principio el hilo sobre la Cob. Tengo una de ellas que ha estado instalada un año, durante el cual la he comparado con unos dipolos de hilo paralelos con espaciado de 10 cm aprox. entre hilos para 10-15-20. En la mayoría de los casos el dipolo siempre ha mejorado a la Cob, excepto con UK. lógicamente 12 y 17 imposible. Como para todas las antenas el lugar donde se instala es fundamental, ya que hay otros radioaficionados locales, que han obtenido unos resultados muy buenos con una similar (mismo constructor) y yo no me enteraba de esos corresponsales. Os adjunto una imagen .
Saludos y suerte con ella.

Saludos Jesús EA5HA Murcia. jmjsjimenez@gmail.com

ResponderCitar
EA4YV
Mensajes: 117
#266333  - 18 enero, 2015 19:32

Hola de nuevo en efecto solo he usado 2 de los tres tramos de la caña de 3 mts del decathlon a 4 euros por caña bueno 3,99 :-), y realmente sobra un poco que se podria cortar , la cruceta la he hecho con PVC y una cruz de PVC central , el tornillo del centro es para que las cañas queden bien apoyadas e iguales al fondo del pvc, quedan un pelin holgadas pero con un par de vueltas de cinta autovulcanizable ajustan bien y luego termoretractil y una brida de seguridad debajo para evitar el colapso de las secciones, para sujetar los cable abrazaderas de sujetar tubos a la pared desde 10 mm la mas pequeña a 16 mm las mas grandes y una hembrilla cerrada a la que le he cortado la rosca dejando aprox 1 cm de la misma y la tuerca para fijar a la abrazadera. La placa base inicialmente pense en una multiperforada pero me parecio debil y en Leroy compre una de aluminio, con impresion diamante creo que se llama, de la que salen exactamente para 2 antenas o bien superponerlas para dar mas rigidez. El hilo de altavoz de 0,75. El soporte un angulo de sujetar celosias de madera tambien de leroy, y las U, unas de leroy y otras hechas con varilla roscada de 6. La varilla de sujetar las conexiones de 1 mt de aluminio de 1x1 cm tambien de leroy.
El kit de medida de SWR el comentado de Fox Delta.
Creo que no me dejo nada. Salu2

ResponderCitar
EA2AJO reaccionó
EA6WX
Mensajes: 183
#267738  - 19 enero, 2015 01:57

Hola a todos.

LLegó de fin de semana y siguiendo el hilo veo que van saliendo y se van terminando varias cobweb. Es muy positivo para este foro el aporte de todas las experiencias.

Como Antonio y Julio tenían interés en la simulación de la antena completa de 5 bandas, lo he hecho con la versión original de G3TPW hecha de cable paralelo.

Después de analizar un poco el resultado de la simulación subiré el archivo completo para el que le interese.


Saludos.

Rafa Andreu.

El que quiere hacer algo conseguirá un medio, el que no, una excusa.
Rafa Andreu

ResponderCitar
EA6XD
Mensajes: 1899
#267748  - 19 enero, 2015 10:45

Hola Foro.

Rafa, EA6WX, ¿Recibiste mi E-mail?

Gracias.

EA6-xD

Guillem - EA6-xD
HF(80-6M) 144-432-1296Mhz - FM/SSB

Illes Balears: un país amb llengua pròpia oberts a tot tothom, una llengua, un identitat i un poble on tothom és benvingut.

ResponderCitar
EA2KK
Mensajes: 85
#266334  - 19 enero, 2015 15:53

Jesus EA5FWX, gracias por tu comentario y parece mentira que teniendo las mismas antenas tu no oigas lo que oyen los otros compañeros de tu misma zona, curioso.

Rafa gracias por molestarte en hacer la simulación, cuando te parezca nos comentas que te parece y compartes el archivo. Como bien dices, todas las aportaciones son de ayuda, nos tenemos que apoyar en la experiencia de los demas y compartir la nuestra, no hay mas.

Os dejo un par de fotos del proyecto, espero sacar un rato para terminarla. :woohoo:

EA2KK
Julio Ferreira
Por el paso largo o por el paso corto, la cosa es no perderse.

ResponderCitar
EA4YV
Mensajes: 117
#267819  - 19 enero, 2015 18:30

Solido soporte Julio, creo que es lo que va a pesar mas de la antena pero tiene aspecto de "indestructible " ;-)

ResponderCitar
EA1CDV
Mensajes: 689
#267736  - 19 enero, 2015 18:53
EA5FWX escribió:
Hola buenas...

He seguido desde el principio el hilo sobre la Cob. Tengo una de ellas que ha estado instalada un año, durante el cual la he comparado con unos dipolos de hilo paralelos con espaciado de 10 cm aprox. entre hilos para 10-15-20. En la mayoría de los casos el dipolo siempre ha mejorado a la Cob, excepto con UK. lógicamente 12 y 17 imposible. Como para todas las antenas el lugar donde se instala es fundamental, ya que hay otros radioaficionados locales, que han obtenido unos resultados muy buenos con una similar (mismo constructor) y yo no me enteraba de esos corresponsales. Os adjunto una imagen .
Saludos y suerte con ella.

Buenas aportaciones de todos!! enhorabuena!! :woohoo: .
Respecto a la comparativa sobre los dipolos que comentas, entiendo que están a la misma altura ambos. Pero creo que has de tener en cuenta que un dipolo no es omnidireccional, como si lo es la cobweb. Con lo cual es muy posible que ciertas señales sean superiores o inferiores dependiendo de la orientación de los dipolos.
Habría que compararla con una antena omnidireccional para ser más precisos.

El otro día en 17m estaba un VK con su pile up de rigor, y a la segunda llamada con 100w entré sin problemas. Veo el log desde que la instalé, y no doy crédito a la cantidad de new ones que he podido contactar.

Respecto a la emulación de Rafa Andreu, espero ansioso los resultados.

Un saludo a todos, y no olvidéis de contarnos vuestras experiencias.

73`s de Antonio
ea1cdv@gmail.com
http://ea1cdv.blogspot.com/

ResponderCitar
EA5TV
Mensajes: 797
#266335  - 19 enero, 2015 22:11

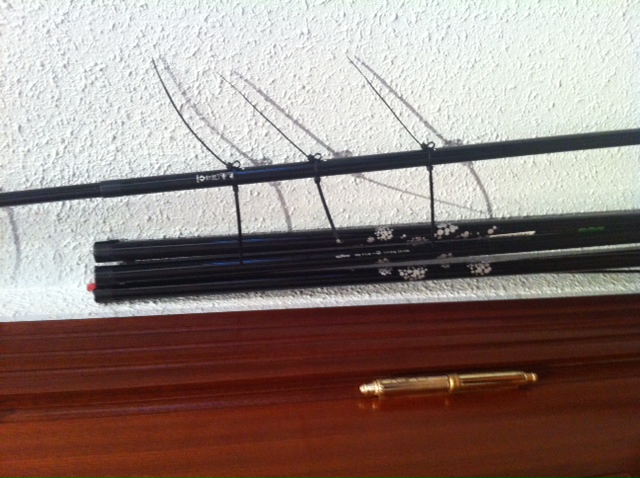

Como los de Decahtlon se den cuenta del chollo que son las cañas de tres metros, en las estranterias pondran unas para pescar a un precio y otras para hacer antenas, a otro, ja,ja..
Sigo con la construccion. Hoy he conseguido chapa de alumnio, tipo ajedrez como la del Leroy, pero de 2,5 mm de espesor.
Como se dia antiguamente: Seguiremos informando.
Saludos cordiales.
Rafa. EA5TV

Rafa. EA5TV. (Ex EA5BFX)
GRUPO TORTUGAS CW
En radio desde 1979 y todavia sigo aprendiendo

ResponderCitar
EA2KK
Mensajes: 85
#266336  - 19 enero, 2015 22:57

Jose Antonio es de chapa de inox de 200X200X3mm, aqui en Bilbao las cosas las hacemos asi, :laugh: :laugh: . Bromas aparte, aquí el salitre del mar corroe todo y para despreocuparte tiene que ser todo de inox.

EA2KK
Julio Ferreira
Por el paso largo o por el paso corto, la cosa es no perderse.

ResponderCitar
EA2AJO reaccionó
EA3SP
Mensajes: 52
#266337  - 20 enero, 2015 00:03

Saludos foro la mia en marcha,pues no salio la foto
sera po la resolucion.Vale ahora si 1024*768,el foro no soporta
1600*1200

Segun las medidas algunas puntas casi se juntaban y no te digo nada
si le doy 100 mm mas al cable para ir ajustando
No la he podido ajustar por la lluvia lleva 2 dias lloviendo en Badalona
La mia como podeis ver es la de Balun 1:4,falta cambiar la conexion del PL
de la caja al otro estremo,
saludos de Eugenio ea3sp Badalona

ResponderCitar
