29 abril, 2020 18:55     #346888

Hola a tod@s:



Tras todo lo publicado aquí sobre el nanoVNA, tras la charla que nos dio Pedro, ea4ejr en la sección local de URE Madrid; no puede evitar el comprarme el analizador nanoVNA. A partir de ahí empecé un camino de  poderle sacar el máximo partido posible para mis necesidades en cuanto a cacharreo de antenas se refiere por lo que tras conocer este nuevo software, creí interesante para todo aquel que no está muy ducho en estos temas, hacer un artículo en mi Web para disfrute de aquellos que como yo somos torpes.

https://ea4cm.com/nanovna-saver/

Espero que os sirva a los que estáis en las mismas circunstancias que yo en cuanto a conocimientos.

Aprovecho para dar las gracias a Pedro EA4EJR y Antonio EA4NI.





----------------------------------------------------------------------------------------------------------------------------------------------------------------------
73 DX´s Ángel, EA4CM
www.ea4cm.com

ResponderCitar
  EA4NI y EA4AC me gusta
EA3TA
Mensajes: 918
29 abril, 2020 22:21     #346901

Hola EA4CM

Gracias por compartirlo. He ido al enlace, solo le he dado un vistazo, ya me lo leeré con calma para poder sacarle más provecho.

Comento primero que yo solo lo uso para ajustar las antenas, una Komunica HF-PRO1 y un aro Inac, ambás en el balcón, es decir la SRW (y de paso me muestra la impedancia) así no lo he de hacer en transmisión.
Lo hago sin el software  del PC solo con el "aparatito" y os aseguro que me funciona muy bien.
Normalmente ya no uso el sintonizador de IC 7300 salvo para las bandas que el ajuste queda por encima de 1:1,3 por que la antena no baja más.

Leo repetidamente que la gente lo calibra en el margen de frecuencias que van a utilizar. Yo para ver la gráfica de la ROE y ajustar la antena no lo hago y me funciona perfectamente en cualquier banda desde 6 m hasta 40 m.

Simplemente el día que llegó lo calibré con el rango total 50KHz a 900 MHz, es decir sin seleccionar frecuencias usando sus márgenes nativos y no lo he vuelto a hacer más.

Posiblemente para otros usos sea necesario pero para ajustar la antena al menos a mi no me hace falta.

También leí de alguno que la baterìa no le funcionaba, a mi sí, lo cargo cada dos días, con el cargador del teléfono, y me permite hacer muchos ajustes.

A mi me llegó sin ninguna documentación buscando encontré esta imagen con la estructura de los menús creo que podría interesarle a alguien.

Menus









73, Juan - EA3TA

ResponderCitar
  EB1FOO me gusta
EA4CM
Mensajes: 230
29 abril, 2020 23:23     #346911

@ea3ta Buen apunte lo de la imagen de los menús, con tu permiso lo comparto en mi blog.

Saludos





----------------------------------------------------------------------------------------------------------------------------------------------------------------------
73 DX´s Ángel, EA4CM
www.ea4cm.com

ResponderCitar
EC5M
 EC5M
Mensajes: 742
15 agosto, 2020 10:07     #351728

@ea4cm Hola Ángel.

Como sabes....yo también caí en la trampa.

Tengo el nanoVNA y salvo la SWR el resto es una incógnita y por más que pregunto,

no encuentro a nadie que me ayude a aprender y comprender. Para medir R.O.E o SWR es fantástico pero no he

conseguido nada más.

El TDR de longitud de coaxial que mide es bastante certero también , pero requiere estar muy bien calibrado.

Muchos tienen el nanoVNA pero parece que pocos comparten su conocimiento del artefacto no existiendo manual.

Las gráficas que obtengo son imposibles o erróneas (Creo yo). Así mismo tengo miles de dudas.

Las distintas gráficas que se pueden obtener y como interpretarlas, sobre todo del S21.

¿Éstas son las gráficas de perdidas en cable? ¿Cómo las obtenéis vosotros?

¿Puedo calibrar bobinas?

¿Qué más cosas se pueden hacer?

COAXIAL CONECTADO

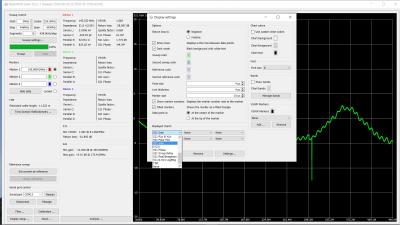

S21 VARIANTES
S21 RETURN LOSS



EC5M Manu Ibi/Alicante (Ex.EA5AEL-EC5AJI-EC5CDF-EH5AEL)
