Baliza en bcn ciudad 13 cm

Página 2 / 2
EA3IO
Mensajes: 1216
#331693  - 16 febrero, 2019 21:50

Hombre, observo que a la salida del mezclador deberías poner un filtro pasabajos (2300-L.O. y evitar 2300+L.O) y quizás antes del mezclador un amplificador frontend(esto es con filtro pasabanda a 13cm), ya que los mezcladores a diodos, necesitan bastante señal.

Osea, necesitas amplificar y filtrar......

EA3IO
Manuel Aleu

ResponderCitar
EA3QL
Mensajes: 103
#331698  - 16 febrero, 2019 23:01

Sí, en eso ando pero no sé si será mejor comprar un transverter ya construido, estoy buscando opciones.

Con el mezclador de diodos sin amplificar y sin filtros no se escucha nada, ni una mosca, ni ruido ni soplido. He explorado la zona en 2.4G correspondiente a wifi  pensando en encontrar alguna señal de referencia y no se escucha nada, supongo por el tipo de modulación.

jose maria
ea3ql

ResponderCitar
Inició el tema
EA3IO
Mensajes: 1216
#331721  - 17 febrero, 2019 15:44

Necesitarias generarte una señal.

Lo suyo claro, con un generador de señal, ya que así sabrias con exactitud cuanta señal necesitas para excitar tal montaje. Y después obrar en consecuencia. Hombre, si además pudieras acceder a un analizador de espectro, pues ya sería para nota...... asi podrias ver el nivel de señal a la salida del mezclador y ver cuanta amplificación necesitas.....

Puedes probar a poner un amplificador realizado con un bfr 91 ó 92 y ver si la cosa mejora algo.

En estas bandas suele usarse como filtro de frontend resonadores cerámicos o líneas strip de 1/4 onda, ajustadas con trimmer variable....

EA3IO
Manuel Aleu

ResponderCitar
EA3QL
Mensajes: 103
#331766  - 18 febrero, 2019 14:10

Bueno gracias, me acabo de comprar un amplificador de 20 dB que llega hasta 6 GHz con poco ruido. Por otro lado me he comprado un par de filtros pasabanda. Comenzaré por instalar en la misma antena el filtro y el amplificador. Aguas abajo antena primero el filtro y luego el amplificador o primero amplificar y luego filtrar, probaré las dos opciones. Mejor amplificar antes de las pérdidas del filtro pero no sé cómo está mi zona de RF en esas bandas

Como el generador que he comprado lo uso de oscilador local para el mezclador, compraré otro similar para probar el mezclador entrando por antena.

El problema para comprar material de los chinitos es que te tarda mes y medio en llegar y cuando te llega ya estás pensando en otro proyecto.

Si alguien conoce alguna señal en la banda de 13 cm zona Barcelona ciudad se agradece info.

jose maria
ea3ql

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2424
#331774  - 18 febrero, 2019 18:39

estupendo ,primero filtraria y después el ampli,para asesorarte de posibles señales ponte en contacto por ejemplo con Benjami,EA3XU,o pregunta en la frecuencia de ATV,144.750,siempre hay alguien que te podran decir si hay algo activo ahora o no,un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA3QL
Mensajes: 103
#333068  - 2 abril, 2019 13:18

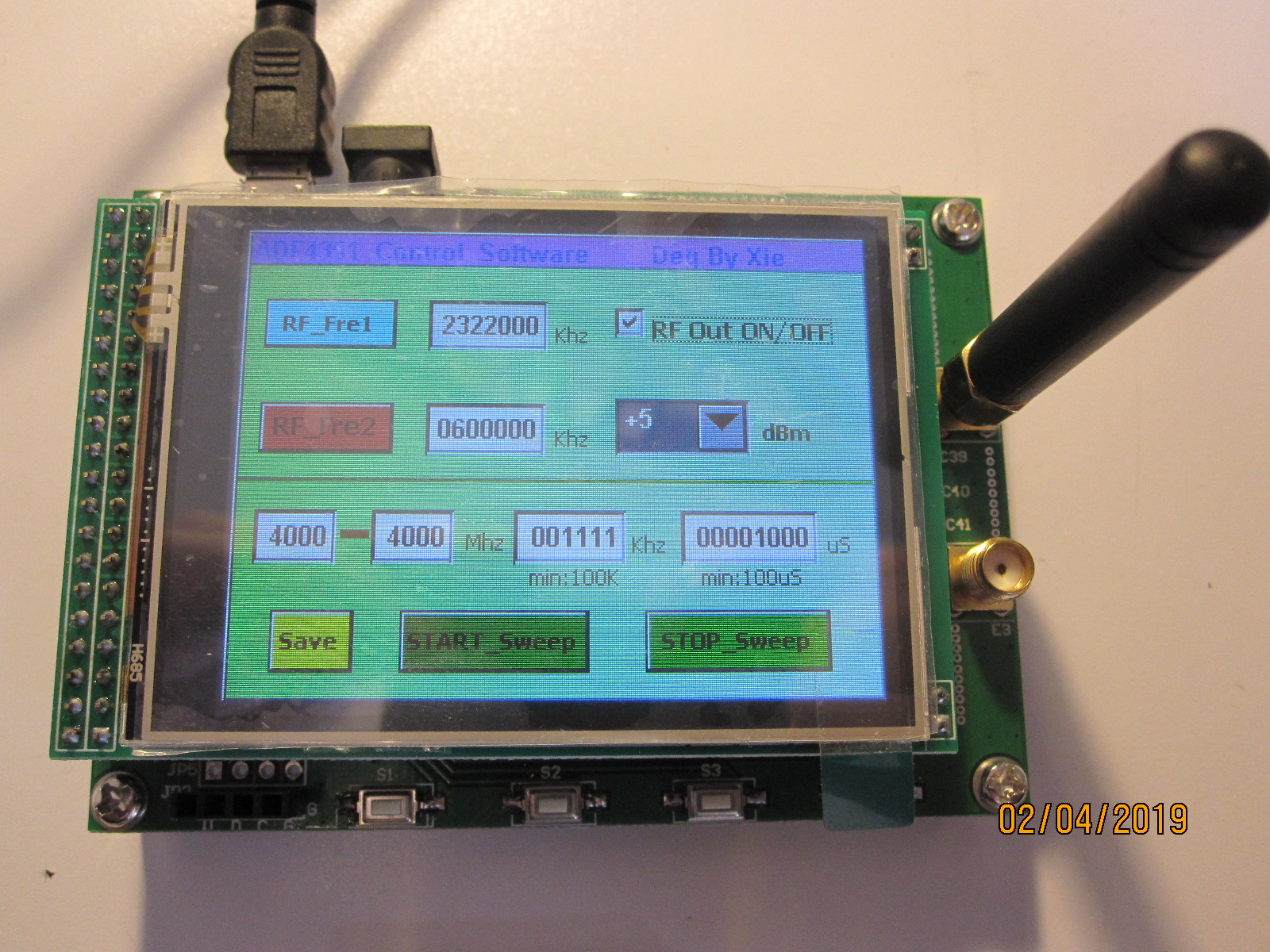

Pues ya he pillado señal en 2.322 pero me la he generado yo mismo con otro oscilador que he comprado. El mezclador de diodos va muy bien pero ahora me falta ver el tema de ganancia, ruido etc. De entrada veo que alguno de los osciladores tiene error ya que tengo un desplazamiento de 150 KHz

IMG 3405

jose maria
ea3ql

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2424
#333070  - 2 abril, 2019 15:05

estupendo J.Maria,al final encargue un generador de rf ,me llegara si no pasa nada en mayo para poder jugar con antenas,adquiri un transverter de f6bva de 10mw,pero claro no se oye nada,jijijij,asi que con el generador se podrá hacer pruebas,ayer hice un latiguillo para poner el preamplificador de antena junto a esta,y alimentarlo a traves de la bajada,y mañana seguramente probare a ver que tal,ya que abajo solo se nota aumento de ruido,seguiremos comentando,un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA3QL
Mensajes: 103
#333085  - 2 abril, 2019 21:56

Dónde has comprado ese transverter y a qué precio? no tendrás problemas con el preamplificador arriba en la antena, cuando emitas?. ¿Es de 13 cm?

Supongo que has comprado un generador de RF de esos chinos como los míos. Yo tengo dos de esos. Uno sale con la frecuencia clavada (+-1 KHz en 432) pero el otro me sale con un error de 40 KHz en 432, que es muchísimo.

Hay alguna señal para hacer pruebas en la zona de Barcelona ciudad??



jose maria
ea3ql

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2424
#333097  - 3 abril, 2019 09:33

hola JMaria,lo compre poniendo un anuncio en el mercadillo de ure,costo 130euros,no quería pagar mas ya que el transverter de dxpatrol cuesta 150,lleva un oscilador a pll pudiendo seleccionar con dos puentes la porción de banda que quieres

en cuanto a problemas del ampli no, lleva antenas separadas para tx y rx son solo 10mw,y la tension es conmutada,el previo es de construcción casera con un mgf103 fet de lnb sintonizado la entrada con un circuito de media onda,la salida de este en banda ancha excita un bfr91a también en banda ancha,si miras por la red veras mucha información de este transverter,quizas en verano si lo tengo preparado con antenas puedo hacer un contacto local aprovechando la actividad en la grand bleu,ya veremos,un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EB3DYO
Mensajes: 2424
#333774  - 23 abril, 2019 18:44

ya me llego el generador,ha tardado un mes,funciona correctamente,ahora ya puedo jugar en 2.3,un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA3QL
Mensajes: 103
#333776  - 23 abril, 2019 22:10

Estupendo, a ver si consigo recibir tu señal. Yo estoy en un ático en el Eixample (Rosellón / Aribau) con vistas al Tibidabo, al mar y a Badalona.

Creo que colocaré el previo en la misma antena. No estoy preparado para recibir pero ya tengo todos los materiales.

Has tenido suerte con el generador chino ya que el que compré yo me sale desviado sobre los 40 KHz en 432 !!!!



jose maria
ea3ql

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2424
#333798  - 24 abril, 2019 13:15

ok J.Maria,este sale bien de frecuencia,es raro el tuyo ,habría que desmontarlo a ver si lleva oscilador de referencia i retocar el trimer,yo lo tengo solo preparado para rx ,lo tengo puesto encima de un escáner de yaesu,y la antena en mi terracita que da este y sur,estoy en horta y dirección tu qth tenemos el Carmelo por en medio ,solo quizás a traves del hueco que deja el turo de la rovira con el de la texonera,aunque por lo que dices tu miras dirección mar y Badalona,lo veo mal,quizas por rebote pero con poca potencia es difícil,mi antena es una tona totalmente modificada con radiador de pote,y elementos espaciado dl6wu,el previo exterior es autoconstruido con gas fet de lnb mas bfr91a listo para enchufar en antena,ahora podre jugar con antenas y especial en rx,para tx va para largo tengo que hacerme con algun rele,o diodos para la conmutación de antena y hacerme un amplificador de potencia que de algunos miliwatios mas, ya comentaremos pruebas,un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EB3DYO
Mensajes: 2424
#333807  - 24 abril, 2019 18:23

pues no recibo la señal de rf del generador,se supone que debe ir si funciona bien en 432mhz,no puedo comprobar donde oscila el local del transverter,que parece que funciona  ya que al desconectarlo reduce el ruido,pero donde lo hace?? es un pll de DF9NP,con el puente para 1888mhz ,va a traerme problemas 😡 😡 😡 ,un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA3QL
Mensajes: 103
#333831  - 25 abril, 2019 16:27

Igual se bloquea y no tienes señal de salida. Yo miraría el consumo en 432 e iría subiendo de frecuencia para ver si hay algún cambio brusco en el consumo. Otra forma de ver algo, para los que no tenemos instrumental.. es ver si hay RF a la salida con un diodo 1N23 y un tester. Yo uso lo del diodo y me va muy bien.

jose maria
ea3ql

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2424
#333846  - 25 abril, 2019 18:42

hola J.Maria,problema de las segundas manos 😡 😡 😡 ,hay que mirarlos con lupa,uno de los problemas que había y ya lo vi hace tiempo era la salida del O.L cruzada a masa por pegote de estaño,se reparo,asi que todo parecía bien ,para comprobar el O.L,como no tengo frecuencímetro he usado del baúl de los recuerdos un receptor de satélite y un pequeño tv en blanco y negro,parte de la estación de atv antigua,entonces veo que oscila bien pero fuera de frecuencia,lo compruebo con el generador y en 2304 perfecto,pues a revisar el puente del pll para seleccionar la banda a recibir,entonces ya con 2 lupas un pin que no debe ir a masa esta con una micro gotita de estaño a masa,imposible casi de ver,asi que desoldador y problema resuelto,ya recibo bien el generador a 2320,veo una diferencia de unos 10 kHz,ya que patina ,ya probare cual es si el transverter o el generador ,aunque cuando se caliente supongo sera bastante estable ,pero por hoy ya vale,que para encontrar la tv y el receptor e tenido que vaciar todo un armario 🤣 🤣 ,un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA3QL
Mensajes: 103
#334095  - 3 mayo, 2019 20:03

Se ve que es normal esos desplazamientos de frecuencia. Los dos osciladores chinos que he comprado están desplazados del orden de los 20 KHz, y no se trata del frecuencímetro ya que en dos medidores de frecuencia me da el mismo error.

Finalmente me parece que las pruebas del receptor las tendré que realizar yo mismo alejándome de casa con el oscilador a pilas en 2,3 ya que en toda la banda no escucho nada. Saludos.

jose maria
ea3ql

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2424
#334097  - 4 mayo, 2019 09:31

eso es lo que hago yo,si dependemos de corresponsales mal,yo lo he hecho con 50mhz dejo baliza en casa con poca potencia y aprovechando las excursiones del fin de semana me llevo un rx portable a pilas autoconstruido y veo si llega en las montañas o picos altos que visito,para ver en via directa como se comporta la banda,con sorpresas de alcance,en 2.3 algun dia que vaya por el pirineo lo llevare ya en 2.3 tienes la baliza francesa de Eyne es la mas cercana y luego por tropo cuando haya las de la parte de Roma,que podemos oir sin movernos de casa 🤣 🤣 ,un saludo.

https://www.beaconspot.uk/index2.php

EB3DYO.
FRANCISCO.

ResponderCitar
EA3TA
Mensajes: 1089
#335360  - 11 junio, 2019 23:38

A los que habéis intervenido en este post incluyo la información que me han hecho llegar por si os puede interesar hacer alguna prueba:

En merca-Ham, durante todo el sábado el Grupo de Microondas EA hará gratuitamente las siguientes verificaciones:
Medida de frecuencia, espectro y nivel de salida hasta 26.5GHz.
Medida de potencia hasta 40GHz (Es necesario que los que quieran verificar su equipamiento, lleven todos los elementos de este, Equipo, transverter, amplificador, y fuente de alimentación).
Medida de ruido y de  ganancia de previos (LNA) desde 10MHz a 1.6GHz, + 2.320GHz y 10.368GHz
Las medidas las harán Iban EB3FRN y José EA3HMJ.

73, Juan - EA3TA

ResponderCitar
