Elecraft K4

EA2SN
Mensajes: 3582
#334759  - 21 mayo, 2019 13:31

¡Qué raro que ningún ansiaviva haya hecho notar que se ha anunciado en Dayton/Xenia el nuevo Elecraft K4!

Todo SDR (sin necesitar filtros a cristal) pero con opción de añadirle un superheterodino o capacidad para recepción en diversidad.

Por cierto, como pronto para noviembre (para los ansiavivas que se lo estén preguntando).

jon, ea2sn

Jon, EA2SN / AE2SN
... el que lee mucho y anda mucho vee mucho y sabe mucho. (Don Quijote, libro segundo, capítulo XXV)
Examinador Voluntario para la FCC (EE. UU.) con los VEC GLAARG y ARRL

ResponderCitar
Inició el tema
EA1EH, EA3FAJ, EA5YN y 1 personas más reaccionaron
EA2AW
Mensajes: 698
#334789  - 21 mayo, 2019 23:09

Boicot chino a la política comercial de usa 😁😁😁😁😁😁

Saludos, Martin
Si cambias la forma en que miras las cosas,
las cosas que miras cambian

ResponderCitar
EA7CBQ reaccionó
EA5865URE
Mensajes: 37
#334800  - 22 mayo, 2019 09:21

Un equipo muy bonito y seguramente el precio no sea tan bonito como el aspecto.

Mateo Ruiz. Viviendo en San Sebastian/Donostia (La Perla del Cantabrico ó La Bella Easo) www.digital80radio.es

ResponderCitar
EA1I
 EA1I
Mensajes: 956
#334804  - 22 mayo, 2019 11:26

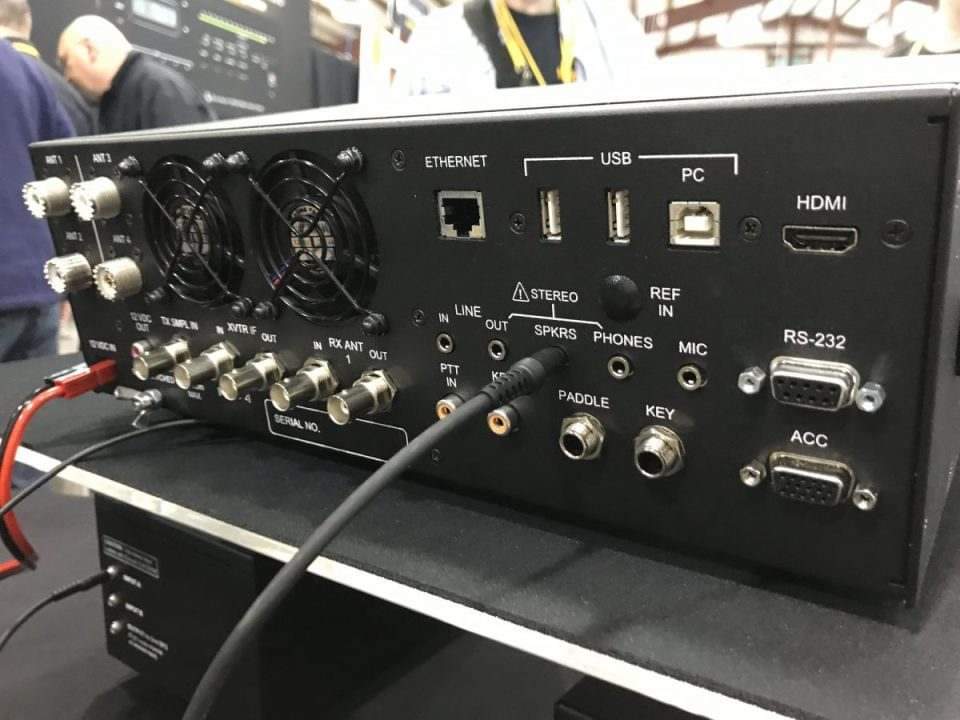

AQUI TENEIS ALGO ORIENTATIVO.....

WhatsApp Image 2019 05 18 at 00.26.22
WhatsApp Image 2019 05 18 at 00.31.26
ResponderCitar
EA3FAJ reaccionó
EA1I
 EA1I
Mensajes: 956
#334805  - 22 mayo, 2019 11:28

[ Tamaño : 4.5 "de alto x 13.5" de ancho, 10 "de ancho

Peso : Aprox. 10 libras

Voltaje de alimentación : 12-15 VDC

Corriente : ~ 2 A RX, ~ 18-23 A TX

Rango de frecuencia : 100 kHz - 54 MHz (rango de VHF / UHF por determinar *)

Estabilidad : +/- 0.25 ppm (TCXO)

Modos : CW, SSB, AM, FM, Datos

LCD : color 7 ”; control táctil y del mouse

Modos de texto : CW, PSK31 / 63, RTTY

KAT4 ATU : 10: rango 1+; 3 hormigas tomas

Fuentes de antena RX : hasta 5

Convertidor (es) A ​​a D : E / S de 16 bits : USB-A x3, USB-B (dos puertos com virtuales + audio), RS232 (DE9), Ethernet, HDMI. Micrófono delantero / trasero, Teléfonos frontal / trasero, LINE in / out, altavoces, PTT in, KEY out, paddle, key, ACC, 12 V out.

CW QSK : silencioso, diodo de PIN conmutado

Otros : RX / TX EQ, reloj en tiempo real, control remoto al 100%, incluidos datos de adaptador de red, control de interruptor de antena remota *, aplicaciones de software personalizadas en la caja *
 ESTO ES SOBRE EL K4.
 El transceptor K4 básico proporciona 160-6 m, cobertura en todos los modos; Salida de 100 W; cinco reciben fuentes de RF; y reloj dual de banda ancha, que permite configurar los receptores principales y secundarios para las mismas o diferentes bandas. Agrega la opción KDIV4, con un segundo conjunto de filtros de paso de banda y un módulo ADC de muestreo directo adicional. Esto permite que los dos receptores utilicen diferentes antenas, un requisito para la recepción de diversidad. Tener dos juegos de filtros de paso de banda también optimiza el manejo de la señal cuando los receptores están en diferentes bandas y / o antenas.
[11:41, 17/5/2019] Virginio-gini EA1EJ: Modelo K4HD
El transceptor K4 básico proporciona 160-6 m, cobertura en todos los modos; Salida de 100 W; cinco reciben fuentes de RF; y reloj dual de banda ancha, que permite configurar los receptores principales y secundarios para las mismas o diferentes bandas. Agrega la opción KDIV4, con un segundo conjunto de filtros de paso de banda y un módulo ADC de muestreo directo adicional. Esto permite que los dos receptores utilicen diferentes antenas, un requisito para la recepción de diversidad. Tener dos juegos de filtros de paso de banda también optimiza el manejo de la señal cuando los receptores están en diferentes bandas y / o antenas. Incluye todo lo anterior, más nuestro módulo dual superhet, el KHDR4. Ideal para competiciones de día de campo, concursos y estaciones de transición DX. Cada sección de recepción superhet incluye dos filtros de cristal: un ancho de banda de datos / SSB, un ancho de banda de CW. El IF de 8 MHz del superhet tiene un excelente rango dinámico, por lo que no se requieren filtros de cristal adicionales.
[11:41, 17/5/2019] Virginio-gini EA1EJ: Módulo interno VHF / UHF (opción futura)

Una ranura de expansión está reservada para un módulo VHF / UHF de alto rendimiento, con una salida de aproximadamente 15 W. Este módulo admite todos los modos.

Versión kit

Se planea una versión de K4 sin soldadura del K4 para su posterior lanzamiento. Los constructores aprenderán acerca de la tecnología de radio avanzada a medida que avanzan. Todos los módulos están pre-alineados y probados.
 El K4 se adapta a sus necesidades, con tres modelos para elegir:

K4 básico con doble recepción de gran alcance
K4D con diversidad recibe
K4HD con un módulo superhet dual para un rango dinámico excepcional
Puede actualizar o agregar opciones según lo desee, o cuando haya nueva tecnología disponible. Esta extensibilidad también se aplica al software. La potente y rápida CPU del K4 ofrece oportunidades de expansión ilimitadas.
Control remoto completo desde múltiples dispositivos

El K4 puede ser 100% controlado a distancia, a través de Ethernet, desde un segundo K4, así como desde una PC, computadora portátil o tableta. Los datos de Panadapter se incluyen en todas las pantallas remotas.
Complemento de E / S enriquecido

El panel posterior incluye todas las E / S RF, analógicas y digitales que necesitará para completar su estación. Se admiten todos los accesorios K-line, incluidos amplificadores, ATU y nuestro controlador de estación K-Pod. La salida de video HDMI admite una pantalla externa con su propio formato especificado por el usuario.
 Mini-pan de alta resolución para cada receptor

Nuestra ayuda avanzada de ajuste fino, con su ancho de banda remuestreado tan estrecho como +/- 1 kHz, se muestra por separado del panel principal. Puede encenderlo tocando el medidor S del receptor o tocando una señal de interés.
[11:43, 17/5/2019] Virginio-gini EA1EJ: VISIÓN GENERAL
Un SDR de muestreo directo que le encantará usar

Nuestro nuevo K4 aprovecha lo último en procesamiento de señales al tiempo que conserva los mejores aspectos de K3S y P3. La interfaz de usuario resultante hace que la tecnología sea transparente, lo que le permite centrarse en trabajar el mundo.

160-6 metros, cobertura en todos los modos y doble RX

El K4 incluye doble recepción de más de 100 kHz a 54 MHz. Ya que utiliza muestreo directo, no hay necesidad de filtros de cristal en el K4 o K4D (ver Modelos, página posterior). Para entornos de señal extrema, ofrecemos un módulo superhet dual (estándar en el K4HD). También se planea un módulo interno VHF / UHF.

ResponderCitar
EA1I
 EA1I
Mensajes: 956
#334806  - 22 mayo, 2019 11:28
Respondido por: EA1EJ

MAS IMAGENES..



WhatsApp Image 2019 05 18 at 00.31.25
ResponderCitar
EA5BRE
Mensajes: 1150
#334831  - 22 mayo, 2019 19:36

Yo ya he dado un señal de  para la reserva..

ResponderCitar
EA8AM reaccionó
EA5BRE
Mensajes: 1150
#334841  - 23 mayo, 2019 06:53
Respondido por: EA5BRE

Yo ya he dado una señal   para la reserva..



ResponderCitar
EA1CN
Mensajes: 4250
#334843  - 23 mayo, 2019 07:53

Hola.

Yo le he hecho "señas" para que me mire.

Pero me estoy haciendo el QCX: 5W CW transceiver por $49,00.

Hi.

73. Diego

ResponderCitar
EA5DO y EA3FAJ reaccionaron
EC7AFX
Mensajes: 28
#337251  - 12 agosto, 2019 10:30

@ea1cn

Qué suerte tenemos los que disfrutamos con cosas baratas, Diego. Ya me contarás qué tal va el QCX.

Un abrazo

EC7AFX - José María

ResponderCitar
EA5DO reaccionó
EA1CN
Mensajes: 4250
#337256  - 12 agosto, 2019 13:26

@ec7afx

¡Hola!. Pues te comento. Tengo DOS QCX, uno en 20 m y otro en 30 m. por razones que no vienen al caso. Al de 30 m. le he montado un pulsador adicional que viene en la web para dar el coñazo con un switch que trae interior.....bah!. Al de 20 m todavía no, pero lo tengo.

Te cuento, trae un Switch de esos de palanquita, coño no sé como se llaman, en la web lo ves, y, claro, cuando le pones la caja queda oculto. Peeeero, te venden aparte un pulsador para que le hagas un bujero y le des al jodido switch. ¡Bah! es por enredar. Mejor con el manipulador.

Va fenomenal. Yo noté que iba un pelín desviado de frecuencia y (como no me leí el manual -tocho de 140 páginas-) mandé un correo y casi ni me dio tiempo a toser, que me lo respondieron. Se corrige por menú y listo. Fácil.

Dicen que da 5 w. Está por ver, será de pico, porque medidos.... como que no. 3 y gracias, mejor, más divertido.

Se monta en un par de tardes. Yo empleé 4 para no agobiarme, que te pones te pones y ni duermes.....A mí en ambos me faltó un condensador cerámico de cierto valor, pero como tengo muchos, lo puse y listo. Todos los componentes son chiquititos, las R son 1/4 y se leen como el demonio, te dicen (cachondos) que uses una lupa. Mejor un polímetro. Bah! es fácil. Las bobinas, toroides son fáciles y sin problemas.

El montaje está bien, muy fragmentado y bien explicado (aunque GCY le gana). Una vez que lo terminas, siguiendo las instrucciones, funciona y listo. Como descodifica CW pues eso que ganas, (ssshhh...lo miras de reojillo.....) descodifica lo que transmites y lo que recibes. Una cachondada. Como tiene un microprocesador, en plan uBITX, pues vas a los menús y configuras algunas cosas. Incluso tiene mensajes para enviar (un montón), puedes hacerlo baliza-paliza. A mi me ha divertido bastante montarlo y lo he usado y he hecho algunos contactos sin ningún problema. Me sube el ego cuando me dicen 80 o 100 w y yo...3 w - Kit, DIY.... luego me tiro el moco diciendo eso de "Tú Golliath yo David" (deivid dicen ellos, Hi)...pero no en CW que es un coñazo, sino en la QSL...(pedazo borde soy, tú).

Está previsto en las instrucciones que lo montes en una caja aparte si quieres, lo que pasa es que yo he pedido las dos al que las fabrica, por no andar con los taladros y eso.... pero es fácil. Bueno, para algunos ...

El kit te lo venden unos y la caja otros, sitios diferentes. El montaje en caja propia no ofrece problemas, sólo (por decir algo) el rectángulo del display que quede derechito y tal... lo demás son taladros. Ah. Sí, no te mandan conector macho de alimentación.

Se lo dije:....jodeeer, que otros sí..... pues no y te jodes. A buscarlo. El ukraniano de los transverters sí, por ejemplo. Racaneo se llama.

Conclusión: merece la pena.

73. Diego

ResponderCitar
EC7AFX
Mensajes: 28
#337265  - 12 agosto, 2019 15:51

@ea1cn

Muy completo el resumen jajaja. Yo también con proyectos pero van muy despacio, como siempre. Ya te contaré, encantado de saludarte.

73 de EC7AFX

José María

ResponderCitar
EA7AIN
Mensajes: 3006
#337294  - 13 agosto, 2019 18:43

El K4? madreeeee ¡¡¡¡¡ ande vamos a llegar. A pesar de todo, felicidades a los futuros poseedores. 73 José Luis

ResponderCitar
EA1CN
Mensajes: 4250
#337307  - 14 agosto, 2019 07:01

@ec7afx

Igualmente, fue un placer. Cualquier cosa, ya sabes.

73. Diego

ResponderCitar
EA2SN
Mensajes: 3582
#339163  - 10 octubre, 2019 20:22

Hace poco estuvo Eric WA6HHQ, uno de los fundadores de Elecraft, en Inglaterra y presentó el K4. En este vídeo puedes seguir su presentación:

Parece que el proceso de certificación europeo va a tardar y se espera que comiencen a enviar equipos a Europa en abril de 2020.

jon, ea2sn

Jon, EA2SN / AE2SN
... el que lee mucho y anda mucho vee mucho y sabe mucho. (Don Quijote, libro segundo, capítulo XXV)
Examinador Voluntario para la FCC (EE. UU.) con los VEC GLAARG y ARRL

ResponderCitar
Inició el tema
EA3IO
Mensajes: 1195
#339217  - 13 octubre, 2019 21:19

Realmente ofrece algo espectacular por 4.000$ del ala?????

Muy elitista lo veo yo, no sssseeeee



EA3IO
Manuel Aleu

ResponderCitar
EA2SN
Mensajes: 3582
#339223  - 14 octubre, 2019 08:58

@ea3io

¿Muy elitista habiendo Yaesu de 4800€, Flex de 7800, Kenwood de 9100,  Icom de 12500 o Hilberling de 13300?

Me da que vas a tener que seguir dándote cabezazos contra el teclado...

jon, ea2sn



Jon, EA2SN / AE2SN
... el que lee mucho y anda mucho vee mucho y sabe mucho. (Don Quijote, libro segundo, capítulo XXV)
Examinador Voluntario para la FCC (EE. UU.) con los VEC GLAARG y ARRL

ResponderCitar
Inició el tema
EA2AJO reaccionó
EA3IO
Mensajes: 1195
#339226  - 14 octubre, 2019 13:53

Pues si. Hilberling 13300 eurooos????? Y Icom 12000???? Y después nos quejamos cuando se propone que las quotas de la asociacion sean mensuales, y no anuales?????

Si. Seguiré dándome con el teclado......

EA3IO
Manuel Aleu

ResponderCitar
EA1S
 EA1S
Mensajes: 1358
#339228  - 14 octubre, 2019 17:28
Publicado por: @ea3io

Pues si. Hilberling 13300 eurooos????? Y Icom 12000???? Y después nos quejamos cuando se propone que las quotas de la asociacion sean mensuales, y no anuales?????

Si. Seguiré dándome con el teclado......

Yo, si la cuota de URE fuera mensual, ya habría comprado un Hilberling.

🅴🅰1🆂▁ ▂ ▃ ▄ +𝟲𝟬𝗱𝗕
'
❼❸ & 𝓫𝓾𝓮𝓷𝓪 𝓬𝓪𝔃𝓪 𝓮𝓷 𝓵𝓪𝓼 𝓸𝓷𝓭𝓪𝓼...
'
𝗠𝗮𝗿𝗰𝗼 𝗘𝗔𝟭𝗦 - 𝗘𝗔𝟭𝗦𝗕 📡
