Conesion de un TL922 aun FT990.

Picos..que picos..?? y de donde, si el transistor esta aislado por el opto. No se si se me escapa algo..

Si, si lo conectas directo; De eso va el hilo..o algo se me escapa 🤔 .

Con el módulo de relé aislado no tengo nada que decir y en el foro lo he aportado como idea en otros hilos.

JaJaJa..No..No se nos escapa nada a ninguno de los 2 ..Antes que nada..De beriamos de haber dejado este debate para el apartado  Tecnico. Pero como ya venia de atras, pues hemos seguido la corriente. pero desde luego no es el sitio adecuado..

Bueno, Ahora aclaremos el mal entendido..Los 2 estamos de acuerdo En Que poner el modulo con opto. ( con o sin rele) ..Ok..En cuanto al pico que comentas y yo no lo capté,  te referias si atacaba directamente Radio al rele del ampli..Aclarado el asunto..

Y ya para terminar. Suponiendo que Sergio le hiciera caso al tecnico oficial y  decidiera precindir del modulo en custion..Tampoco pasaria nada en lo referente a los picos de extracorriente que comentas. ya Que con un diodo en el Rele de su  ampli..(si es que no lo lleva ya de origen) lo solucionaba..Creo Que un IN5822 -3Ap  Sería el apropiado..Bueno..Yo por mi parte,bajo la persiana, en este asunto..Que Sergio decida..

73..Dxs

Luis>5BR€

Me han escrito dándome más detalle, lo que corrige el mensaje anterior que no era tan "técnico". Había una errata en el mensaje original, por un error en el modelo de emisora además les explico que mi amplificador no es de yaesu.

Lo correcto es lo siguiente: The FT-991A/FT710 T/R control line is an “open collector” transistor circuit, capable of handling positive amplifier relay voltages up to 50VDC and current of up to 400mA.

Pego lo importante del mensaje.



"When considering using an aftermarket or older amplifier you must know the amplifier relay voltage and current requirements.  If one or both of these exceed the radio’s limits you will need to use an isolation relay between the radio and the amplifier.

The FT-991A/FT710 T/R control line is an “open collector” transistor circuit, capable of handling positive amplifier relay voltages up to 50VDC and current of up to 400mA.

However, regardless of these two parameters, the power requirement should be limited to close to 1 watt. So, for example if your amplifier supplies 12 volts to the radio for switching, and requires 80 mA to operate its relay, this will result in a power rating of 1 watt. 12 volts at 100mA would be safe as this is only 1.2 watts.



If the voltage and current values are within these limits, you can connect the amplifier directly to the radio per the instructions below.

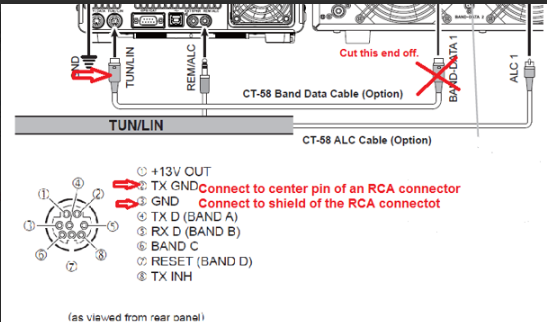

1. Use the CT-58 cable-P/N =A13220001- connect it to the FT-991/991A/FT710 TU/LIN port.  You can purchase the CT-58 cable from our Parts Department.  Please contact Parts at, yaesuparts@yaesu.com or 714-827-7600 x 1700
2. Cut off the other end and connect the wire to Pin 2 to the center of an RCA connector and the wires to Pin 3 to the shield.
3. Connect the RCA connector to the amplifier port marked RELAY or RLY. ( Refer to Amplifier manufactuerer for correct port).
4. Fit a ferrite clamp on each end of the cable to reduce the chance of stray RF getting into the radio and causing damage.
5. On the FT-991/991A/FT710 Switch Menu 141 TUNER SELECT  to LAMP.  (Menu Numbers may be different based on firmware updates)

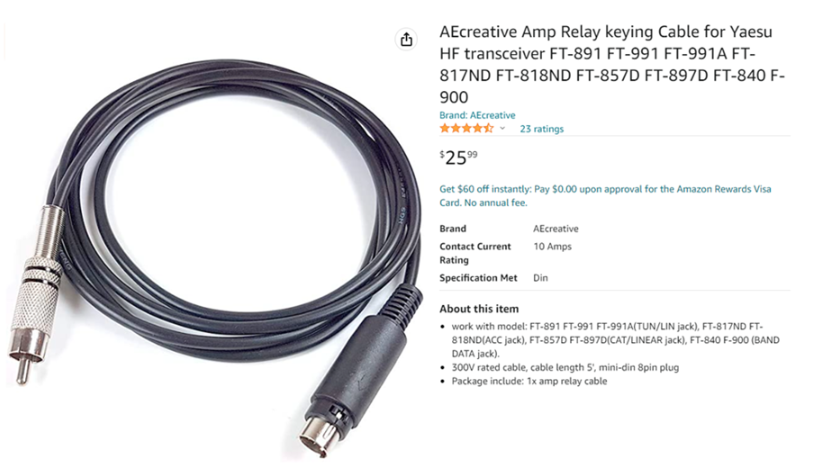

6. Note. There are also third party cables available which are already manufactured for this task.



If you choose to use the ALC output from the amplifier, the ALC connection accepts negative going external ALC voltage from a linear amplifier to prevent over excitation by the transceiver.

Acceptable input voltage range is 0 to -4 VDC.







If there is anything else I can help you with, please feel free to contact me.



Best regards,

Rodger Kerr, N6GMT,"....
