#18565  - 25 enero, 2012 13:00

Tengo un Amplif. Lineal con 4-400A (3-500Z)y una 12AT7, es de principios de los años 80 autoconstruido, pero no dispongo de ningún esquema para que me sirva de referencia. La cuestion es que este Lineal no saca mas potencia que la que se le mete con el TX, la conmutacion TX/RX la hace bien, las tensiones creo que son las correctas pero no puedo estar seguro.La corriente de consumo es de 1/2 A aproximadamente aunque este ultimi dato lo digo de memoria. Sospecho de la 4-400A.
Podria indicarme donde hacerme de esquema o alguna indicación a seguir para resolver la cuestion, pues el precio de la válvula es muy alto y querría estar seguro antes de cambiarla

ResponderCitar
Inició el tema
EA3KP
Mensajes: 4228
#177583  - 25 enero, 2012 13:28

Hola,

Aqui esta un lineal, no es la misma frecuencia pero para lo que quieres te sirve.

http://w5jgv.com/4-400A_600M_amplifier/

un saludo.

Ramon

ea3kp@yahoo.es
ea3kpbcn@gmail.com

ResponderCitar
EA4CFE
Mensajes: 27
#177584  - 26 enero, 2012 13:02

Gracias,EA3KP por tu aportación, que es lo que hace la 12AT7
es quizás la excitadora.

ResponderCitar
Inició el tema
EA5BRE
Mensajes: 1170
#177585  - 26 enero, 2012 13:41

Por...Fabor..!!moverlo al foro tecnico(ya que el moderador pasa del tema)
Tnxx...

ResponderCitar
EA3KP
Mensajes: 4228
#177641  - 26 enero, 2012 15:13

Eso no se puede acer,va durar muy poco.
73

Ramon

ea3kp@yahoo.es
ea3kpbcn@gmail.com

ResponderCitar
EA7MT
Mensajes: 887
#177652  - 27 enero, 2012 17:33

Hola, que foto mas chula, con tu permiso me la copio
Gracias Lute

Gracias........ Eleuterio
El futuro es un pensamiento del presente

ResponderCitar
EA2ET
Mensajes: 6689
#177919  - 27 enero, 2012 23:06

Si, pero para usos como iluminacion y calefaccion hay otros dispositivos mas eficaces. De la relacion calidad/precio ni hablamos.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA1DDO
Mensajes: 7751
#177949  - 28 enero, 2012 10:22

Hola,

A mi me encantan las lámparas de vidrio, siempre me han gustado.
Ya se que las cerámicas rinden más pero el "aspecto" de las de vidrio es insuperable.

Al igual que ahora se vuelven a hacer amplis de audio a válvulas de vidrio y sin caja, yo tengo la idea de hacer uno también con lámparas de vidrio que queden a la vista.

Primero pensé en las GU-5b, dan 3 Kw cada una y son muy baratas. Pero luego he pensado en las GU-81m, solo dan 1.5Kw pero son más baratas aún y sobre todo tienen una característica muy especial; no necesitan ventilador.

Es un proyecto de futuro, para hacerlo con tiempo y sería para dejar en HK1H, pero es una idea que tengo en la cabeza.

Supongo que pondría 4 x GU81 para entregar unos 6 Kw, con las cuatro lámparas a la vista, y supongo que las pondría en forma como los cilindros de un motor de un coche, en V, o algo así.
No solo quiero potencia, busco estética.

No es este exactamente, pero sirve para tener una idea;


73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA1DDO
Mensajes: 7751
#177966  - 28 enero, 2012 10:26

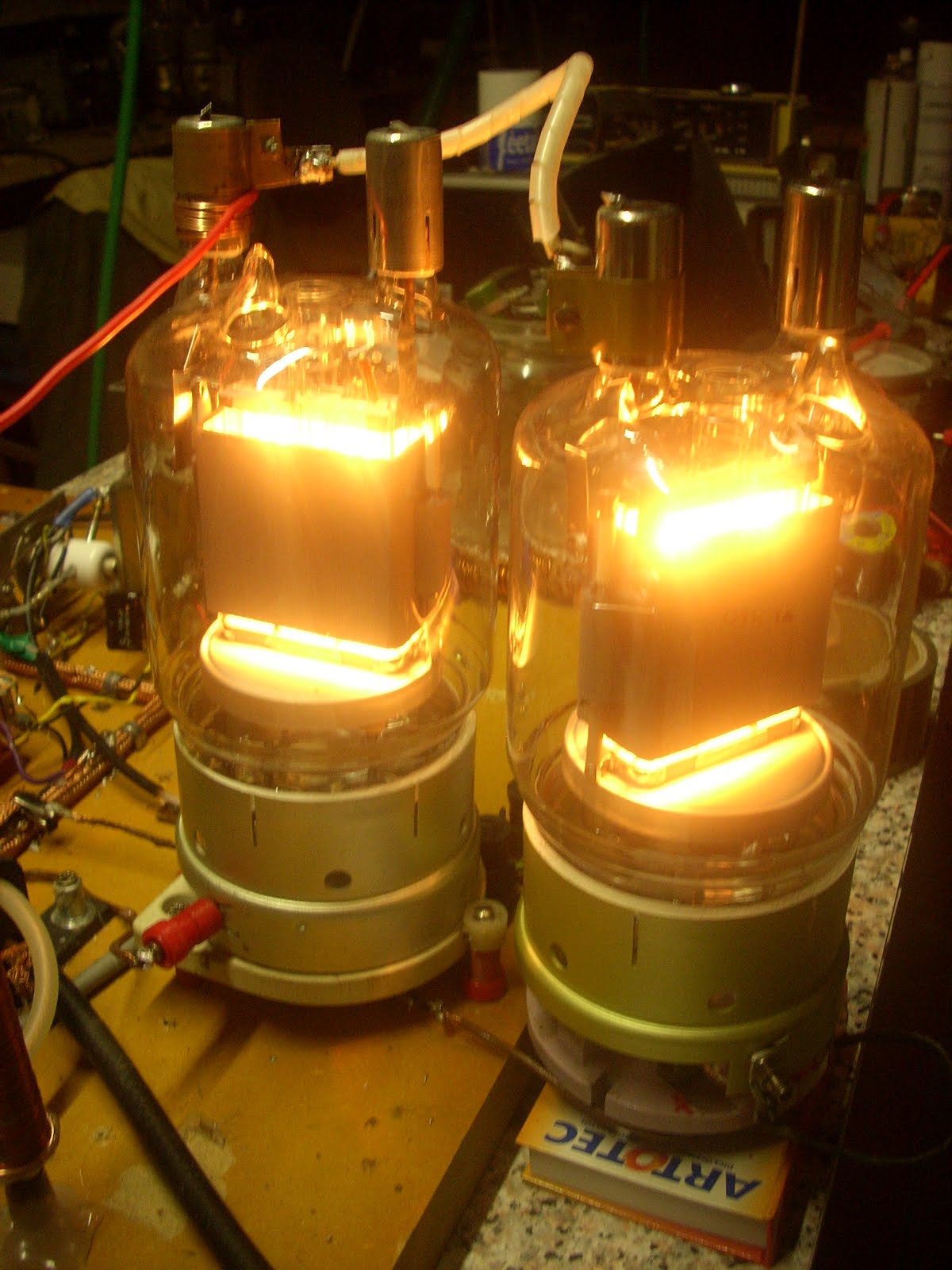

Este otro sí que son 2 x GU81m que se hizo F5SSK;

[img] [/img]

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
