equipo CB se desplaza en FM

EA2RH
Mensajes: 685
#379166  - 12 septiembre, 2022 06:07

Hola buenas , tengo en mis manos un equipo clasico de CB  , placa tipo Uniden , que en frio va perfectamente , pero en cuanto lleva un rato en reposo , aunque no trasmitas , se va yendo hacia arriba , en 5 horas se a llegado a ir 20 khz , decir que en el resto de modos funciona correctamente , solo sufre ese desplazamiento en FM.

Se agradecen opiniones....

Gracias anticipadas.....!!!



Saturn





Francisco EA2RH
ea2rh@radiodx.org
Twiter : @merme16
http://eaqrp.com
http://ea2urc.ure.es

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2341
#379167  - 12 septiembre, 2022 09:08

hola  tocayo,dinos exactamente que equipo es ya que las placas parecen todas iguales pero no lo son todas,con el esquema podriamos ver por donde van los tiros,a priori parece algun trimer de algun oscilador,si lleva osciladores separados para las distintas modalidades,de ahi la importancia de poder ver el esquema,a mi 20khz me parece mucho para que patine un oscilador a cristal,pero repito sin ver el esquema pues..adivina.un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA2RH reaccionó
EA2ET
Mensajes: 6688
#379171  - 12 septiembre, 2022 11:25

En la foto se ven unas manchas marrones sospechosas que parecen de cola "zapatero", que suele degradarse con el tiempo y dan problemas de ese tipo.

Como te han dicho, haría falta esquema y fotos detalladas de la placa para localizar el oscilador afectado, limpiar bien la zona, fijar los componentes con cera de parafina y ajustar.

La fijación de los componentes es para evitar los cambios de características con las vibraciones (microfonísmo).

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA2RH reaccionó
EA2RH
Mensajes: 685
#379173  - 12 septiembre, 2022 13:20

Gracias por contestar ante todo , el equipo es un Galaxy Saturn 5 estrellas primera version , este equipo esta recientemente revisado en servicio tecnico , el libro de taller lo podeis ver en este enlace , es muy grande para ponerlo por aqui.....



https://www.rigpix.com/cbfreeband/galaxy_saturn_service.pdf





Gracias por vuestra atencion....







Francisco EA2RH
ea2rh@radiodx.org
Twiter : @merme16
http://eaqrp.com
http://ea2urc.ure.es

ResponderCitar
Inició el tema
EA2RH
Mensajes: 685
#379174  - 12 septiembre, 2022 13:24

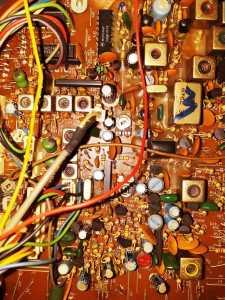

20220912 132824

si necesitais alguna foto mas especifica de una parte en concreto de la placa me lo comentais y se la hago....









Francisco EA2RH
ea2rh@radiodx.org
Twiter : @merme16
http://eaqrp.com
http://ea2urc.ure.es

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2341
#379177  - 12 septiembre, 2022 14:01

el patinaje es en todo rx tx, o solo rx?

EB3DYO.
FRANCISCO.

ResponderCitar
EB3DYO
Mensajes: 2341
#379182  - 12 septiembre, 2022 15:54

echale un vistazo a tr24,es el oscilador que va al mezclador de am fm,aunque es raro que solo sea fm,cuando haya patinado sopla sobre el a ver si notas que se centra ,ya que supongo no tendras el espray de frio,,mira tambien al final del manual de servicio que se deben hacer unas modificaciones,mira si estan hechas,parecen importantes,hay que comprobar tensiones en los osciladores y mirar si el servicio tecnico no cambiara condensadores de algun oscilador y no pusiera Np0,es dificil decir mas asi a ojo.un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA2RH
Mensajes: 685
#379192  - 12 septiembre, 2022 19:47
Publicado por: @eb3dyo

el patinaje es en todo rx tx, o solo rx?

si , es en tx y rx....





de momento le e dado con limpiador de contactos en las bobinas de los osciladores y en las especificas para FM , VR5+L5 , ademas de al mando de seleccion de modo...  aparentemente ahora esta mas estabilizado , pero no me fio , lo dejare toda la noche encendido haber que sucede....





Francisco EA2RH
ea2rh@radiodx.org
Twiter : @merme16
http://eaqrp.com
http://ea2urc.ure.es

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2341
#379210  - 13 septiembre, 2022 09:16

mira todo del tr26 que es el oscilador de fm,L5 solo es la bobina del discriminador de fm que no influye en la deriva y R5 es el de nivel de modulacion de fm tampoco influye en la deriva,si es facil? repasa las soldaduras del oscilador o mira si han cambiado componentes de alli.un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA2RH
Mensajes: 685
#379519  - 21 septiembre, 2022 07:25

solo comentar , que a raiz del engrase realizado en diferentes puntos , entre ellos mando selector de modos , ya no a vuelto a patinar , por lo que deduzco que era algun pequeño mal contacto...





gracias por vuestras aportaciones..





73s





Francisco EA2RH
ea2rh@radiodx.org
Twiter : @merme16
http://eaqrp.com
http://ea2urc.ure.es

ResponderCitar
Inició el tema
EA3FNM y EB3DYO reaccionaron
EA2RH
Mensajes: 685
#380873  - 2 noviembre, 2022 09:21

rescato este hilo de hace un tiempo para preguntar si alguien me podria indicar donde conseguir un mando de seleccion de modos para este equipo , ya que seguramente todos los males vienen de ahi , da igual si es nuevo , cosa dificil al ser equipo descatalogado , o clonico , incluso de desguace de otro equipo similar siempre que tenga un funcionamiento optimo...





73s



Francisco EA2RH
ea2rh@radiodx.org
Twiter : @merme16
http://eaqrp.com
http://ea2urc.ure.es

ResponderCitar
Inició el tema
EA2CK
Mensajes: 29
#386294  - 27 mayo, 2023 19:53

Hola,

Creo que te sirve cualquier mando selector moderno del número de posiciones que sea, y tenga el mismo número de pines a la salida pero si quieres uno de la época en Wallapop siempre hay equipos de ese estilo en venta para piezas.

Ya nos dirás si has dado con dicho mando. Suerte.

Javi.

ResponderCitar
EA2RH
Mensajes: 685
#386308  - 28 mayo, 2023 14:40

Publicado por: EA2CK

Hola,

Creo que te sirve cualquier mando selector moderno del número de posiciones que sea, y tenga el mismo número de pines a la salida pero si quieres uno de la época en Wallapop siempre hay equipos de ese estilo en venta para piezas.

Ya nos dirás si has dado con dicho mando. Suerte.

Javi.



no vale cualquier mando ya que las medidas son mayores...

lo solucionemos poniendo un rele para realizar la funcion de la posicion FM , funciona perfectisimamente,,,



73s y gracias





rele fm







Francisco EA2RH
ea2rh@radiodx.org
Twiter : @merme16
http://eaqrp.com
http://ea2urc.ure.es

ResponderCitar
Inició el tema
EA2CK
Mensajes: 29
#386309  - 28 mayo, 2023 15:46

Hola,

Me alegro que hayas dado con la solución, muy ingeniosa y con buen resultado práctico y estético.

Gracias por responder. Saludos,

Javi ea2ck

ResponderCitar
