Frecuencímetro para President Richard I

EA4FTP
Mensajes: 192
#380565  - 24 octubre, 2022 11:39

Hola a todos:



Tengo una consulta que haceros.



Tengo un pequeño equipo de 27 es la primera emisora que tuve y he rescatado hace uno meses al enterarme de como esta la actividad en los 11 mts.

Mi pregunta es si se puede conectar un frecuencímetro, se que en la Super Star 360 que es prima hermana si se puede, y sí se puede de donde tendría que extraer la señal.

Muchas gracias.



Saludos

EA4FTP
Juan Carlos
Madrid (IN80dj)
España

ResponderCitar
Inició el tema
EA2SN
Mensajes: 3582
#380579  - 24 octubre, 2022 13:08

Juan Carlos:

no encuentro referencias a tu equipo, pero si es un equipo canalizado únicamente te hace falta una tabla "Canal / frecuencia". Si quisieras comprobar la frecuencia en transmisión cualquier frecuencímetro moderno es suficientemente sensible como para "detectar" una señal, poniendo un cablecillo arrollado por fuera del coaxial.

jon, ea2sn

Jon, EA2SN / AE2SN
... el que lee mucho y anda mucho vee mucho y sabe mucho. (Don Quijote, libro segundo, capítulo XXV)
Examinador Voluntario para la FCC (EE. UU.) con los VEC GLAARG y ARRL

ResponderCitar
EA4FTP
Mensajes: 192
#380582  - 24 octubre, 2022 13:36

Muchas gracias por tu contestación,

Es solo como capricho, se que a la Super Star 360 se le puede poner y hay video indicando donde sacan la señal y marca la frecuencia tanto en RX como TX pero aunque son muy parecidas las placas no coinciden y no se donde puedo sacar la señal en la president.



Saludos



EA4FTP
Juan Carlos
Madrid (IN80dj)
España

ResponderCitar
Inició el tema
EB1BCT
Mensajes: 270
#380614  - 24 octubre, 2022 20:18

Aqui tienes un frecuencimetro baratito que funciona..un saludo

https://es.aliexpress.com/item/1005001626777872.html?spm=a2g0o.order_list.0.0.21ef194dGm9wMm&gatewayAdapt=glo2esp

EB1BCT =MANUEL 08RCE

ResponderCitar
EA4FTP
Mensajes: 192
#380638  - 25 octubre, 2022 13:21

Gracias,  si le conozco, el tema es que no se de donde sacar la señal en la placa para que de la lectura

Yo había pensado en este mas pequeño y discreto

https://es.aliexpress.com/item/4001247558178.html?spm=a2g0o.cart.0.0.202b7a9dzbZrP1&mp=1&gatewayAdapt=glo2esp

Saludos

EA4FTP
Juan Carlos
Madrid (IN80dj)
España

ResponderCitar
Inició el tema
EA2AF
Mensajes: 1351
#380639  - 25 octubre, 2022 13:27

https://www.milanuncios.com/radioaficionados/frecuencimetro-cb-463283317.htm

EA2AF
Roberto Sánchez

ResponderCitar
EA4FTP
Mensajes: 192
#380640  - 25 octubre, 2022 13:48

Este le tengo desde hace muchos años, pero solo marca frecuencia en TX.

Va directamente a la salida de antena

Muchas gracias por la molestia

Esta publicación fue modificada hace 2 años por EA4FTP

EA4FTP
Juan Carlos
Madrid (IN80dj)
España

ResponderCitar
Inició el tema
EA2SN
Mensajes: 3582
#380641  - 25 octubre, 2022 14:13

Juan Carlos:

no encuentro esquemas por ningún lado, así que no puedo ayudar. La idea es sacar una señal del oscilador local y aplicarle un desplazamiento en el frecuencímetro (el de la frecuencia intermedia) para que salga la frecuencia correcta. Eso se puede hacer con el módulo chino PLJ-6 (y posiblemente con el de LCD).

Suerte,

jon, ea2sn

Jon, EA2SN / AE2SN
... el que lee mucho y anda mucho vee mucho y sabe mucho. (Don Quijote, libro segundo, capítulo XXV)
Examinador Voluntario para la FCC (EE. UU.) con los VEC GLAARG y ARRL

ResponderCitar
EA4FTP
Mensajes: 192
#380645  - 25 octubre, 2022 16:20

Muchas gracias por el interés que te tomas.

En este video se ve como conecta uno de estos frecuencímetros a una Super Star 360 pero aunque son muy similares la Richard y la 360 las placas son distintas.



Saludos

EA4FTP
Juan Carlos
Madrid (IN80dj)
España

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2356
#380647  - 25 octubre, 2022 17:20

hola Juan Carlos,es dificil sin el esquema,que no lo hay o no lo he encontrado,a ojo viendo la placa  habria que localizar el mezclador de rx y alli coger la señal del oscilador, luego como dice Jon en el frecuencimetro sumarle la F.I asi marcaria en rx y tx,pero repito sin esquema no puedo ayudarte mas.lo siento,un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA4FTP
Mensajes: 192
#380648  - 25 octubre, 2022 17:54

De sentirlo nada, bastante molestia te ha tomado.

En este fichero esta el esquema de la President Richard

Muchas gracias de verdad

Esta publicación fue modificada hace 2 años por EA4FTP

EA4FTP
Juan Carlos
Madrid (IN80dj)
España

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2356
#380649  - 25 octubre, 2022 18:10

si no veo mal seria en la base de tr18 ,con una resistencia lo mas alta posible y condensador para que marque el frecuencimetro y no cargar el circuito del mezclador,alli le sumas la FI. que no veo cual es, para que marque siempre la de tx,de todas maneras espera que por ejemplo Jon o alguien mas lo corrobore ya que la vista empieza a fallar.un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA4FTP
Mensajes: 192
#380659  - 26 octubre, 2022 09:12

Vale, espero y sobre todo muchas gracias

EA4FTP
Juan Carlos
Madrid (IN80dj)
España

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2356
#380661  - 26 octubre, 2022 09:18

o lo que es lo mismo en TP3,alli cojes la señal del oscilador,un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA4FTP
Mensajes: 192
#380663  - 26 octubre, 2022 10:13

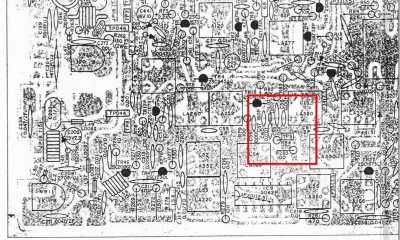

TP3 2

Voy avanzando.

Localizado TP3

Gracias

Esta publicación fue modificada hace 2 años por EA4FTP

EA4FTP
Juan Carlos
Madrid (IN80dj)
España

ResponderCitar
Inició el tema
EA4FTP
Mensajes: 192
#380664  - 26 octubre, 2022 10:37

Si no lo he mirado mal TP-3 es este.

TP3 3



EA4FTP
Juan Carlos
Madrid (IN80dj)
España

ResponderCitar
Inició el tema
EB3DYO
Mensajes: 2356
#380665  - 26 octubre, 2022 10:54

estara cerca de L19 ,en la foto no puedo verlo,deberia ponerlo ya que es un punto de ajuste,en el esquema estan los valores borrosos y no veo si es r64 y tiene 270 ohms,recuerda usar una resistencia y condensador en serie hasta el frecuencimetro y cable coaxial delgado cuando lo montes definitivo,ahora salgo de qth hasta mañana por la noche no vuelvo.un saludo

EB3DYO.
FRANCISCO.

ResponderCitar
EA4FTP
Mensajes: 192
#380667  - 26 octubre, 2022 11:25

muchas gracias

EA4FTP
Juan Carlos
Madrid (IN80dj)
España

ResponderCitar
