#398045  - 5 noviembre, 2024 23:08

Hola ,tengo el dipolo kelemen dpk 60 de 27 metros total,13,5 cada rama,pretendo que resuene en 5357 -5362 ,al montarlo resuena en 4.469.1 con roe 1.1swr.

Entiendo que está larga , cuanto acortarian en cada rama para aproximarse a la frecuencia de 60 metros.

Gracias

Alfonso,bilbao.

ResponderCitar
Inició el tema
EA1CN
Mensajes: 4339
#398046  - 6 noviembre, 2024 00:04

Un muy cordial saludo, Alfonso.

Te respondo por mensaje privado.

A ver qué te parece.

73. Diego

ResponderCitar
EA5BLP
Mensajes: 538
#398047  - 6 noviembre, 2024 01:30

Una manera de calcular la longitud deseada es esta:

Longitud deseada = longitud actual x frecuencia actual/frecuencia nueva

longitud actual= 27 m

frecuencia actual= 4.4691

frecuencia nueva=5.3595 ( centro de la banda  deseada)

Longitud deseada = 27 m x 4.4691/ 5.3595 = 22,5 m

Esto implica que necesitas recortar 2.25 metros en cada rama desde su longitud actual de 13.5 metros para alcanzar la frecuencia deseada.

Como sobre el terreno la longitud deseada va estar condicionada por la distancia de las puntas a paredes u objetos metálicos, altura , conductividad del suelo…. no cortes las puntas a tijera, porque te puedes pasar. Pliégalas de manera que conserves toda la longitud del dipolo original para reajustar si es necesario. Será lo más probable.













Juan
EA5BLP
http://www.youtube.com/user/ea5blp

ResponderCitar
EB3DYO, EA1CN y EA7AIN reaccionaron
EA2AFV
Mensajes: 703
#398058  - 6 noviembre, 2024 13:25

Gracias Juan y Diego,con 20 cm recortando no he logrado nada,eso si en 15m acoplando .... de miedo.



ResponderCitar
Inició el tema
EA1CN reaccionó
EA2AFV
Mensajes: 703
#398059  - 6 noviembre, 2024 13:39

Al montar la antena kelemen dpk 60 m monobanda marcaba una barbaridad de roe y subiando a los 4469 me reflejaba una roe aceptable,he quitado 20 cm por lado y esto sigue igual,de paso he montado otra kelemen dp 20m y va de cine en todas la banda,estoy por recortar la de 60 metros y hacerla para 40 metros,se puede??

ResponderCitar
Inició el tema
EA5BLP
Mensajes: 538
#398063  - 6 noviembre, 2024 14:42

“recortar 2.25 metros en cada rama”"

Lee mi respuesta anterior.

Juan
EA5BLP
http://www.youtube.com/user/ea5blp

ResponderCitar
EB3DYO reaccionó
EC1T
 EC1T
Mensajes: 1324
#398071  - 6 noviembre, 2024 19:18

Publicado por: EA2AFV

...

dipolo kelemen dpk 60 de 27 metros total,13,5 cada rama,pretendo que resuene en 5357 -5362 ,al montarlo resuena en 4.469.1 con roe 1.1swr.

...

·

Hola,

Mira bien el modelo Kelemen y nos pasa las medidas...


·

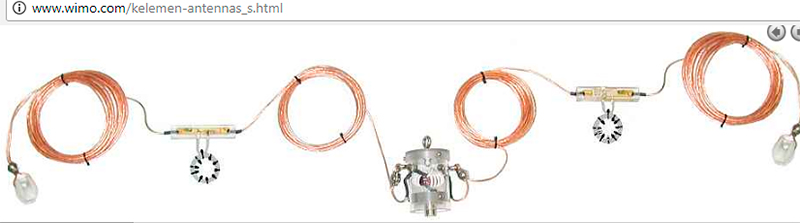

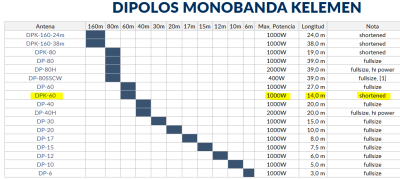

la kelemen DPK-60 mide 14,0 m shortened (dipolo acortado con una bobina por el medio, para obtener longitudes de cable más corta)


·

·

y la kelemen DK-60 mide 27,0 m fullsize (dipolo de tamaño normal o completo sin cortar)


·

·

·

- Información relacionada en:

· Antenna Tropical band 60m - 5MHz

· The 60-meter band or 5MHz

· Los 60m en España EA

·

·

73 Carlos EC1T

·







Esta publicación fue modificada hace 4 semanas por EC1T

Carlos EC1T
Ex. EA1DVY
Soria in81

ResponderCitar
EA2AFV
Mensajes: 703
#398074  - 6 noviembre, 2024 23:15

dp 60,la de 27 m. me sobra la K

ResponderCitar
Inició el tema
EC1T reaccionó
EA2AFV
Mensajes: 703
#398256  - 14 noviembre, 2024 13:40

Bueno como no logro ajustarla en 5352 cw .

De 4.469.1 quitando 20 cm por lado he logrado ponerla en 4522.0 a 1.5 swr.

Si le quito 2,25 me voy a pasar seguro .

¿Cuanto me recomiendan quitarle para acercarme a la qrg de cw en 60 m ,5352?

Gracias anticipadas.

Alfonso en bilbao.

Esta publicación fue modificada hace 3 semanas por EA2AFV
ResponderCitar
Inició el tema
EA2AGV
Mensajes: 506
#398280  - 15 noviembre, 2024 11:05

Hola Alfonso.

No te va a quedar más remedio que ir cortando de pocos en pocos cm.

Prueba a ver si cortando 40 cm de cada lado, sube la qrg de resonancia.

Si te pasas al cortar, no hay problema. Se vuelve a unir soldando y se vuelve a cortar menos.

Esa antena está muy larga para esa banda.

73 de Javier, EA2AGV

ResponderCitar
EC4AA
Mensajes: 672
#398283  - 15 noviembre, 2024 11:49

Suponiendo que la frecuencia de mínima ROE fuera "la de resonancia":
- Caso #1: L=27.0 m y fr=4469.1 kHz ---> Como L=Vf·λ/2 sale Vf~0.804
- Caso #2: L=26.6 m y fr=4522.0 kHz ---> Ídem, sale Vf~0.802

¿Está recubierto de plástico el cable que forma el dipolo...? Si es así, por eso el factor de velocidad (Vf) saldría tan bajo (~0.8) y alejado del típico (~0.95) del cable desnudo o esmaltado.

Con esa premisa, para fr=5359 kHz saldría L~22.5 m aprox. (ver #398047 y #398063); recordando que -aunque resuene- no se garantiza que sea con 50 Ω y puede que necesite adaptación...

Más opiniones: https://www.ure.es/foros/postid/395086/
Y hasta aquí puedo escribir...
... no quiero que lo pasen a "hasuntos hinternos". 😠
73 de Manolo.
