EXTREMOS DE UN DIPOLO

  RSS
EA3AAR
Mensajes: 250
3 mayo, 2022 11:15     #375215

Hola, a menudo se lee que no debe cortarse el extremo de un brazo del dipolo una vez pasado por el aislador; que debe enrollarse sobre el mismo brazo en dirección hacia el balún, ""lo cual permitirá ajustar su longitud sin necesidad de cortar"".

A mi me parece correcto si se ha eliminado el aislamiento de PVC, pero no encuentro justificación si no se quita el aislante en un buen trozo del final.

Que opinais ?  Gracias

EA3AAR,  Antoni

ResponderCitar
EA5Z
 EA5Z
Mensajes: 867
3 mayo, 2022 13:00     #375216

Hola , Y para qué sirve el aislamiento de PVC aparte de proteger de la intemperie y modificar ligeramente el factor de velocidad ?

Esta publicación fue modificada hace 2 meses por EA5Z

Ea5z Ángel

ResponderCitar
  EA2AJO me gusta
EA4NI
Mensajes: 3057
3 mayo, 2022 15:15     #375220

La pega de cortarlo y dejarlo justo es que si el día de mañana cambias algo la altura, ángulo, etc. y necesitas alargarlo ... no tienes de dónde.

No hace falta quitar el aislamiento para que al doblarlo sobre sí mismo se comporte como debe (siempre que estén pegados rama y rabillo, no dejando el rabillo colgando)

73 de Antonio EA4NI (ex EA4FQM, EB4HCW)
Intentemos dejar el Mundo Mejor de lo que lo Encontramos.

ResponderCitar
  EA2ET, EA7KE, EA2AJO y 1 les gusta
EA3ERD
Mensajes: 635
3 mayo, 2022 15:54     #375221

Hola,

Desde un punto de vista purista, el extremo de cable sobrante de las ramas de un dipolo, enrollado sobre sí mismo tras ser pasado por el ojo del aislador, debiera ser desnudo e incluso soldado para garantizar que se comporta como un único conductor que no altera su longitud resonante.

Pero en la práctica, en HF, incluso utilizando cable con cubierta aislante como protección de intemperie, que influye en el factor de velocidad, la longitud extra sobrante del extremo del cable de cada rama enrollado sobre sí mismo, tiene un efecto despreciable sobre la resonancia del dipolo.

Si el extremo de hilo sobrante queda colgando, sí afecta a la longitud resonante.

En este principio se basan las antenas dipolo multibanda de extremos enrollables, utilizadas como antenas portables en el ámbito militar y también por los radioaficionados (Dipolo multibanda portable tipo YO-YO).

Por ejemplo:

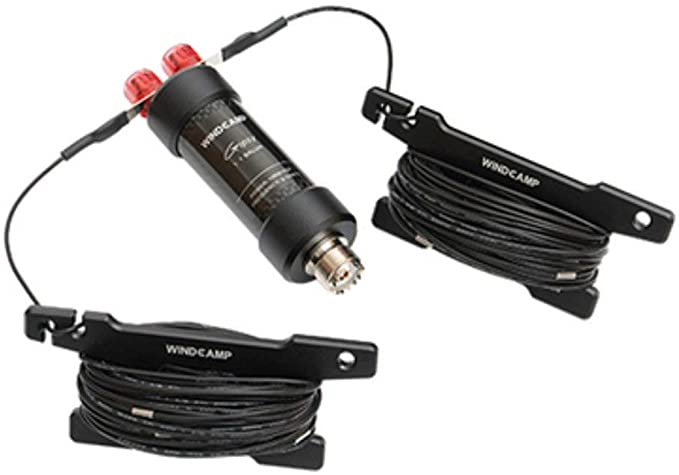

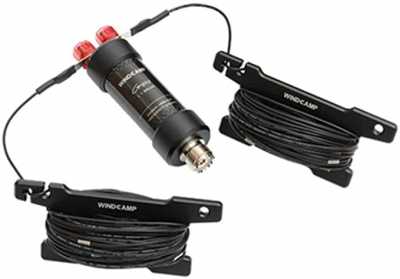

51CG6x6vaaL. AC SX679

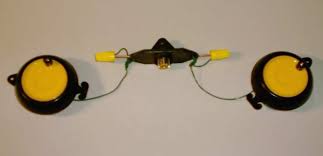

dipolo tipo yo yo

Saludos



73, Ernesto - EA3ERD
Ex: EA-3-1253-U (SWL 1966), EC3ABC (1999)
EA3ERD desde 2004
"Pisarás el umbral del bienestar, cuando empieces a sentirte satisfecho con apenas nada"

ResponderCitar
  EA7KE, EA2AJO y EA1EX me gusta
EA2ET
Mensajes: 6445
5 mayo, 2022 19:43     #375273

Antoni, lo miras con ojos de electricista, CC o CA de 50 Hz, a frecuencias de radio no existe ese aislamiento tal como se maneja en instalaciones eléctricas, fíjate que las 2 puntas del dipolo están aisladas y sin embargo hay circulación de corriente. En la parte doblada la corriente circula a través del aislamiento, igual que en un condensador o en un transformador.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
  EA2AJO me gusta
EA3AAR
Mensajes: 250
6 mayo, 2022 15:12     #375301

Gracias por vuestras amables y claras contestaciones, que me llevan a construir el dipolo con más facilidad !!

QRV y un abrazo.

EA3AAR , Antoni

ResponderCitar
EA5BRE
Mensajes: 977
15 mayo, 2022 08:51     #375593

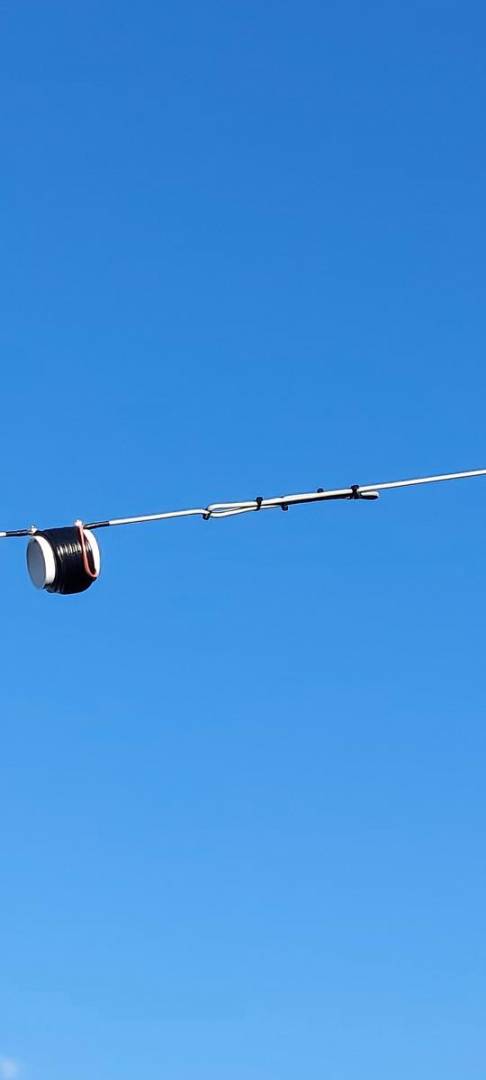

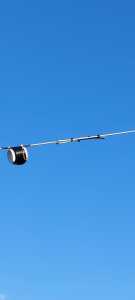

Forma limpia de ajustar la sintonia (que no la resonancia) segun preferencias para 40m en un dipolo Bazooka 40/80m..El ajuste sería alargando o encogiendo el lazo..Evidentemente,el diseño del dipolo tendria que ser mas largo que su longitud habitual..

73..Luis
EA5BR€
ResponderCitar
  EA3ERD me gusta
EA2ET
Mensajes: 6445
15 mayo, 2022 22:17     #375612

Forma limpia de ajustar la sintonia (que no la resonancia)

Luis, yo pensaba que era lo mismo, si me puedes aclarar los matices te lo agradecería.

Si quieres buenas respuestas haz buenas preguntas

73 de Angel, EA2ET.

ResponderCitar
EA3ERD
Mensajes: 635
16 mayo, 2022 12:24     #375634

Hola Ángel,

Intuyo, pero no estoy seguro, que Luis se refiere como sintonía a desplazar la frecuencia de resonancia del dipolo de manera que el ancho de banda considerado como estándar, comprendido entre los límites de ROE de 2:1, permita el uso de la antena con la menor ROE posible en los segmentos de banda preferidos para operar en CW, Modos DIGITALES, RTTY, SSB, etc., dado que generalmente no resulta posible, con un ajuste inicial, abarcar todo el ancho de banda autorizado sin recurrir a la utilización de un acoplador de antena para limitar la ROE a un valor aceptable.

La frecuencia de resonancia, por supuesto, será única para un determinado ajuste de la antena.

Bueno, esperemos a que Luis aclare su concepto.

Saludos.

73, Ernesto - EA3ERD
Ex: EA-3-1253-U (SWL 1966), EC3ABC (1999)
EA3ERD desde 2004
"Pisarás el umbral del bienestar, cuando empieces a sentirte satisfecho con apenas nada"

ResponderCitar
