conmutador automatico 3 antenas y 2 equipos

Tienes que mirar productos para estaciones de concurso tipo SO2R.

Gracias Maximo, empezare a buscar. Ya tengo trabajo 😀

Muy agradecido

Creo que 2 equipos HF simultáneos con sendos amplificadores es algo muy delicado (§3 y §5) y -al menos para mí- sería ciertamente estresante...

S.E.U.O. En la tabla de Sherwood veo que el Icom IC-7300 (*), tiene un ruido de fondo entre -142 y -122 dBm; y el rango dinámico estaría entre 81 y 106 dB

El caso peor (mínimo ruido + mínimo margen dinámico) sería -142 dBm + 81 dB, lo que daría una potencia de entrada máxima de -61 dBm antes de empezar a saturarse el receptor y que aparezcan productos de intermodulación. Si se va a emitir con 1.5 kW (+62 dBm), el aislamiento necesario entre Tx-A y Rx-B sería de unos 123 dB (!)

Caveat emptor: si se puede aceptar la intermodulación -y se supone cierto margen adicional antes de la destrucción de la etapa frontal del Rx- ese aislamiento se podría rebajar.

(*) Dependiendo de la versión y configuración, así que habrá combinaciones (ej. preamplificador vs. IP+) que lo optimicen.

Yo no lo haria.

Publicado por: EC4AA

↑

Creo que 2 equipos HF simultáneos con sendos amplificadores es algo muy delicado

Manolo, todas las estaciones de concursos son así, incluso las multioperador pueden tener más de cinco puestos, todos con ampli, etc.

Delicado, si, hay que diseñarlas con algo de cuidado, pero funciona.

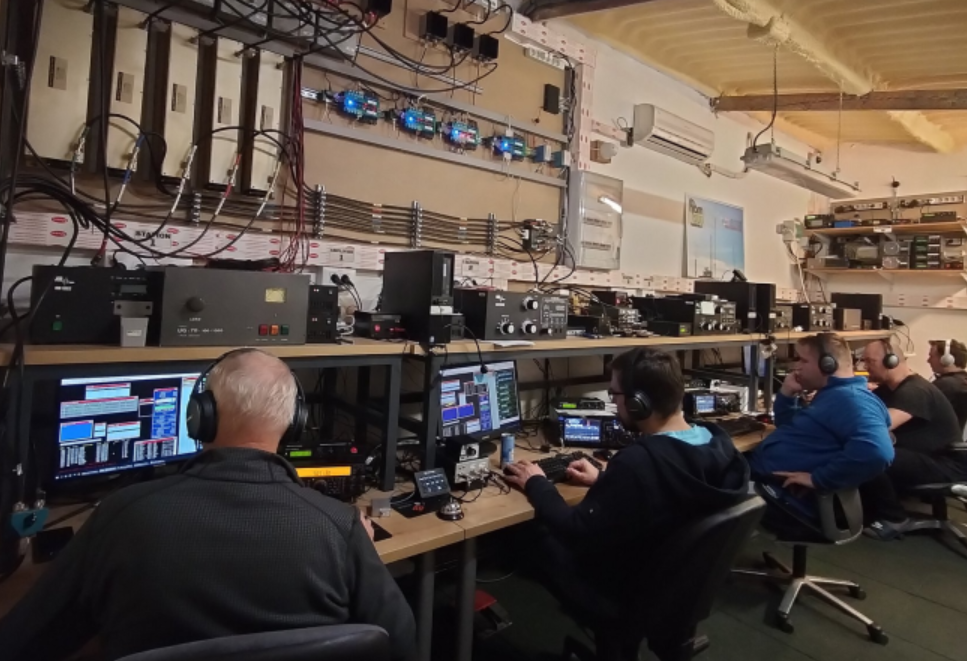

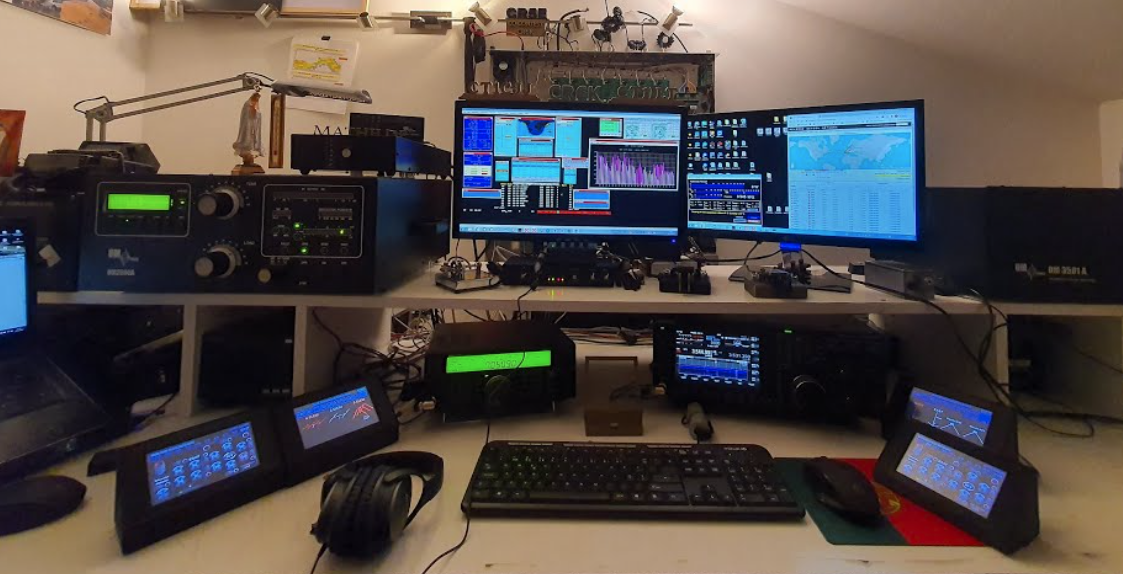

 Con permiso de Jesús, podemos ver la famosa ED1R, con cinco radios con cinco amplificadores de 1500W, todos al mismo tiempo. Y así hay muchas. Solo que hay que hacerlas con cuidado, bien planificadas, etc.

Claro, con dos radio es más sencillo. Normalmente el problema viene por las antenas. Si hay antenas separadas para cada radio, con frecuencias que no son resonantes, etc. No suele haber mucho problema.

73, Máximo EA1DDO

[OT] ¿Todas las estaciones de concursos...? ¡Todas no!, "una radio·aldea poblada por irreductibles QRP resiste -todavía y como siempre- a las tendencias dominantes..."  🙂

P.D. Después de eso, no queda si no batirse entre las ondas y esmerarse (§4) en el concurso IOTA.    🙂

Publicado por: EC4AA

↑

¡Todas no!, "una radio·aldea poblada por irreductibles QRP resiste -todavía y como siempre- a las tendencias dominantes..."

🤣

Muy buena.

Efectivamente, cuando digo "todas" me refiero a una gran mayoría. Siempre hay excepciones 🤔

73, Máximo EA1DDO

Fran con 3 antenas te vas a quedar corto elige minimo 6x2 6 antenas 2 equipos, saludos desde FJ09FC antes vivia muy cerca de ti en IM98WX

Buenos días,

quizás lo que buscas es un conmutator que fabrica o fabricaba MFJ. El modelo es el MFJ-1700C . Así mismo existe el MFJ-4726.

Como te ha comentado EC4AA es importante que lo que uses garantice que el transceptor o transceptores que no estén conectados en ese momento queden aislados de RF para evitar daños en la entrada de sus receptores.

Un saludo y 73.

Buenos días.

Fran, lo que necesitas es un Six Pack, con entradas para varias antenas y dos salidas para los dos equipos.

https://www.arraysolutions.com/x-pak-controllers-and-devices

https://hamparts.shop/6-to-2-antenna-switch-mk2-classic.html

https://shop.om-power.com/ant-product-283

https://www.microham.com/contents/en-us/d1219_TRIO.html    éste para 3 equipos.

Aquí tienes varios enlaces, aunque aparte de estos, seguro que habrá otros, pero te recomiendo que compres uno de calidad y que tenga un buen aislamiento, en caso de que no uses filtros.

En EA estaba EA4TX que también los comercializaba, pero lamentablemente ha cerrado.

Y aunque tengas filtros y compres uno bien aislado, es posible que cuando transmitas con un equipo, te cause interferencias en el otro, debido a la cercanía de las antenas o frecuencias resonantes.

También hay opción de colocar un triplexor en la de HF y podrás estar con la misma antena en dos bandas a la vez.

Un saludo

Jesús-EA5J

Gracias Jesus y mil gracias a todos. Ya tengo para buscar, comparar y decidir. Sois magnificos. Un cordial saludo.

Publicado por: EC5WR

↑

Ando buscando un conmutador de antenas para el cuarto de radio que me permita poder seleccionar 3 antenas ( Logoperiodica, dipolo 40 y dipolo 30) y que pueda seleccionarlas en 2 equipos diferentes ( 2xIC7300 ) que tambien llevaran un amplificador (Expert 1.5 y BQN) cada equipo

Normalmente, esos conmutadores se suelen poner fuera del cuarto de radio, algunos en las mismas torres, otros en un espacio adyacente al cuarto de radio, pero no hay ninguna razón que impida ponerlos en el cuarto de radio, solo la falta de espacio.

Si buscas por internet, encontrarás diferentes formas de hacerlo:

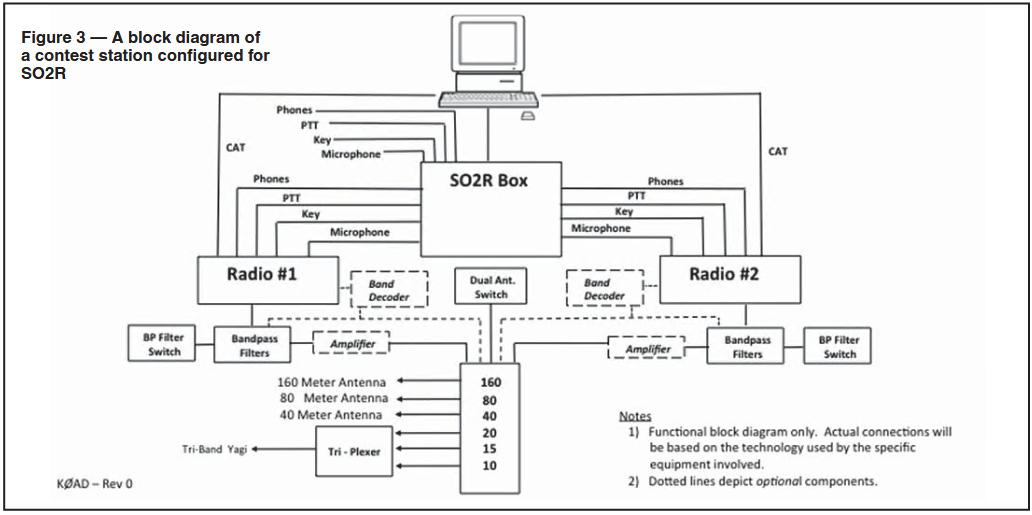

Aquí tienes un PDF de un artículo de la QST que habla de ese tema.

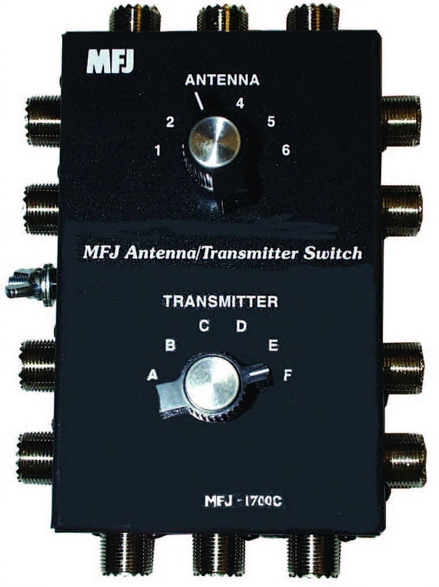

Puedes hacerlo desde lo más sencillo, con un conmutador de esos tipo MFJ-1700C que hace todo eso que tu quieres;

Hasta sistemas de mayor calidad (80dB de aislamiento entre puertos) y complejidad, como los modelos que te han comentado antes, o los de RemoteQTH;

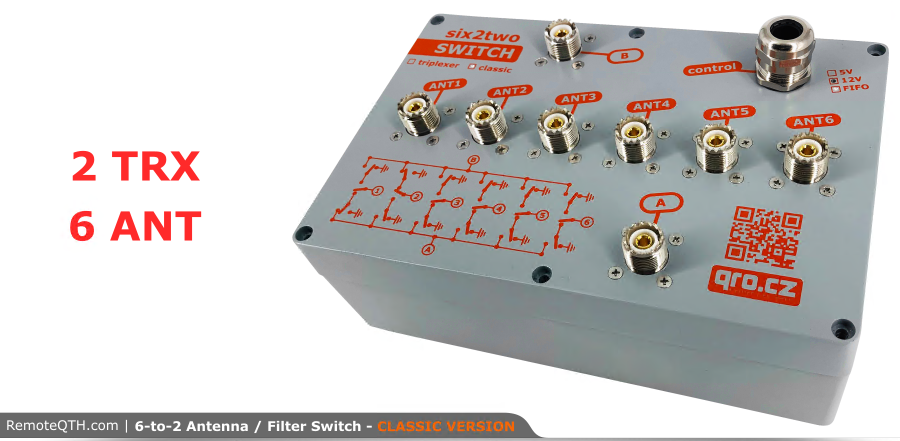

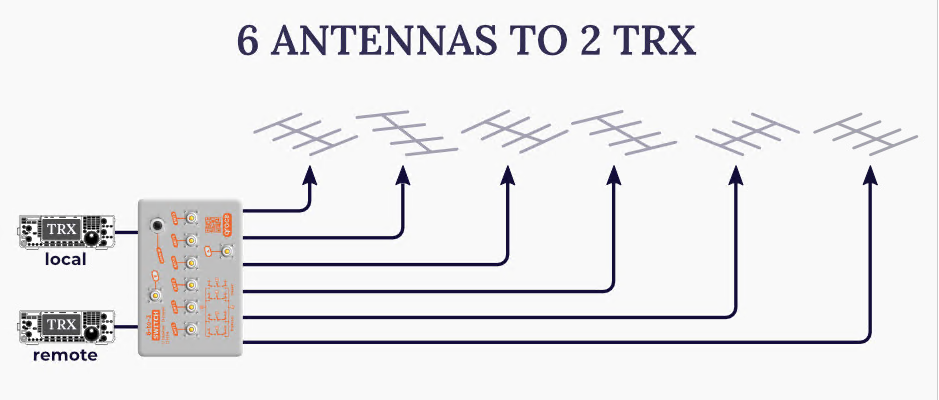

https://remoteqth.com/six-to-two-antenna-switch-bcd.php

73, Máximo EA1DDO

Gracias Maximo y a todos. Creo que he encontrado lo que busco y es esto

Voy a investigar mas a fondo si hay una version mas reciente porque es justo lo que necesito o me gustaria,

Gracias a todos por vuestras recomendaciones.

Si visitas el canal de Callum (DXComander) verás una solución que ha subido hace pocos días de 4xRadios / 8xAntennas que en realidad usa equipos de doble receptor y envía diferentes antenas a cada uno desde su field donde tiene una buena colección de elementos radiantes.

Pero esa estación múltiple no conmuta emisores ni antenas en distinta banda, por eso en la pared están unos filtros paso banda descomunales.

En la primera parte de la publicación de Máximo también están los filtros, pero no me convence el aislamiento en el conmutador porque que está después de los amplificadores y antes de los filtros pasabanda.

Un factor muy importante para la elección es la disponibilidad de espacio para las antenas, si puedes instalar beverages para las bandas bajas tienes mucho ganado, en EA con 2 antenas, un triplexor para cada antena (160,80 y 40) y un conmutador de 2 posiciones tienes un sistema de recepción bueno y de bajo coste.

Fundamental tener un buen sistema de filtros conmutados en la salida de cada amplificador y tener instalado bloqueo en transmisión si coinciden los 2 equipos en la misma banda.

Publicado por: EA1HX

↑

Pero esa estación múltiple no conmuta emisores ni antenas en distinta banda, por eso en la pared están unos filtros paso banda descomunales.



Buenasss

En realidad si lo hace. Es un sistema complejo que permite a dos equipos transmitir/recibir en bandas separadas con hasta tres antenas diferentes por banda y equipo. Los filtros son para evitar interferencias entre bandas al poder transmitir hasta tres equipos por la misma antena en bandas diferentes al usar triplexores. Además se antenas de recepción etx ... Es una estación de concursos.

PD. A veces también se hace FT8

Publicado por: EA1P

↑

Publicado por: EA1HX

↑

Pero esa estación múltiple no conmuta emisores ni antenas en distinta banda, por eso en la pared están unos filtros paso banda descomunales.



Buenasss

En realidad si lo hace. Es un sistema complejo que permite a dos equipos transmitir/recibir en bandas separadas con hasta tres antenas diferentes por banda y equipo. Los filtros son para evitar interferencias entre bandas al poder transmitir hasta tres equipos por la misma antena en bandas diferentes al usar triplexores. Además se antenas de recepción etx ... Es una estación de concursos.

PD. A veces también se hace FT8



🤣 🤣 🤣 🤣 🤣 🤣

Publicado por: EA1HX

↑

Pero esa estación múltiple no conmuta emisores ni antenas en distinta banda, por eso en la pared están unos filtros paso banda descomunales.

Fue algo que puse ahí para comentar sobre lo de usar varias radios y amplificadores, pero hablando en general, no específico para el diseño que aquí tratamos.

Desconozco como lo tienen configurado en ED1R pero quiero pensar que cualquier puesto puede conmutar a cualquier antena en cualquier banda. Luego tienen los "interlocks" esos para evitar que otra radio elija la antena que tu hayas elegido.

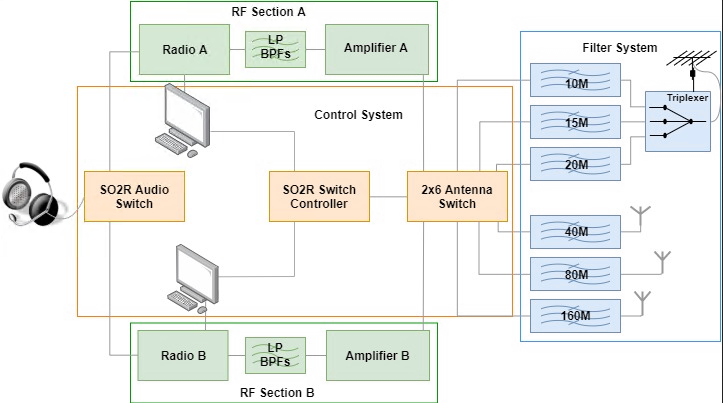

En el caso de SO2R, podría ser algo más parecido a lo siguiente:

73, Máximo EA1DDO
