#13356  - 23 enero, 2011 23:52

Hola:

Seguimos con nuestro particular proyecto B (beacon) por Cantabria.

Ya tenemos terminada la baliza en sí misma... :cheer:

De momento se compone de tres módulos: "Keyer" "Placa Tx" "Placa final"... y todo metido en una sola caja, a falta de algún remate (ventilador exterior... conmutadores del frontal y esas cosas..).

La pwr. de salida es ajustable hasta un máximo de 50 W.

Compartirá la ubicación de un repe así que habrá que sumar dos cavidades a la salida (una paso banda y otra paso rechazo...) con lo que la potencia máxima será bastante menor (calculo 30-35 W.).

Por ahora con Antena Dipolo... a falta de hacer algo mejor, pero no es sencillo una Omni con ganancia en Horizontal.

En fin... os dejo unas fotos para que os animéis a montar cosillas:


Tanto el generador de señal como la baliza con PIC son artesanales... para que luego digan que ya no se "cacharrea".


El indicativo será ED1YAQ y aún está en pruebas... (no en el aire) de momento ajustada a 144.413 (no sé si será la freq. final, pero esta nos cuadra bien y con el cristal disponible. Aunque permite cierta variación )

Tnx ea1mx - ea1ggk.

GUILLERMO - Cantabria VUSHF

ResponderCitar
Inició el tema
EA4BGH
Mensajes: 1177
#134376  - 23 enero, 2011 23:57
EA1FBF escribió:
... pero no es sencillo una Omni con ganancia en Horizontal.

http://www.mipaginapersonal.movistar.es/web3/ea4bgh/dualcross.html

Si la queréis, os la regalo. Ya no la uso.

73
Luis - EA4BGH - IN80BL - Las Rozas de Madrid
2m 70cm 23cm 3cmRX y 3cm/P

ResponderCitar
EA1FBF
Mensajes: 1561
#134383  - 24 enero, 2011 00:22

Hola Luis... muchas gracias por el ofrecimiento, pero te cuento, habrá que construirla de todas formas:

Estoy barajando varias posibilidades:

- 1)La doble cruzada que tienes en tu página... es muy atractiva... me encantaría que la probases frente a otras, para hacernos una idea de su rendimiento.

- 2)una "doble Loop" como la comercial de m2

- 3)Dos dipolos apilados... aunque no sean omni.

No se me ocurre mucho más...

Verás... creo que tengo un serio problema... y es que la baliza vá a más de 2 Km. asl... por lo que entre 6 y 8 meses al año puede sufrir vientos fortísimos... pero sobre todo hay un problema de Nieve... de acumulación hasta taparlo todo y literalmente enterrarlas, por lo que estoy pensando en "Radomizarlo" y eso es un lío tremendo, que no sé si podré llevarlo acabo.

En fin... aún no sé cuanto me complicaré... pero dos dipolos apilados, reforzados y enfundados en fibra me parecen una idea aceptable.

En cualquier caso la orientación sería Norte-Sur pues esta es la más favorable.

Buffff..... no sé... la antena aún es algo por definir.

Sería interesante poder comparar la doble cruzada con la doble loop... ¿verdad...?

Bueno, cuando tenga algo pensado y hecho ya se harán "pruebas de campo" comparando con un dipolo simple... (veremos lo que se nota...), aunque seguro se empiece por enfasar dos... es lo más fácil...

¡que no veas la de tiempo que lleva todo...!

GUILLERMO - Cantabria VUSHF

ResponderCitar
Inició el tema
EB2FJN
Mensajes: 812
#134385  - 24 enero, 2011 08:03

Hola chicos.

Guille y que te parecen las BIG WHEEL ???

Las utilizan bastante las estaciones centroeuropeas en concursos como el Iaru.

Saludos Pedro Eb2FJN

!! SOSIEGA PEDRO SOSIEGA !!!

ResponderCitar
EA4WT
Mensajes: 1919
#134387  - 24 enero, 2011 08:22

Hola:

La antena loop de M2 es perfecta para la baliza, muy discreta, mejor si enfasas un par de ellas...es la antena que usamos en nuestra baliza.

Josetxu
Guadalajara
IN80kn

http://sota-ea4.blogspot.com/

ResponderCitar
EA1DDO
Mensajes: 7687
#134388  - 24 enero, 2011 09:00

Hola,

Una pregunta.
La placa Tx, ¿Es casera o un kit?
Si es kit, ¿Donde lo comprasteis?

Gracias.

73, Máximo - EA1DDO

Máximo Martín - EA1DDO / HK1H / M0HAO
EA1DDO@HoTMaiL.com
http://www.EA1DDO.es

ResponderCitar
EA4BGH
Mensajes: 1177
#134386  - 24 enero, 2011 10:09
EA1FBF escribió:
...La doble cruzada que tienes en tu página... es muy atractiva... me encantaría que la probases frente a otras, para hacernos una idea de su rendimiento.

Pues no tengo opción de hacer esa comparativa. He simulado en el MMANA las tipo m2, aros, etc y el resultado es similar a los dipolos cruzados. Eso si, como dice EA4WT, es muy interesante enfasar dos, para evitar la radiación hacia arriba.

Escribió:
... y es que la baliza vá a más de 2 Km. asl... por lo que entre 6 y 8 meses al año puede sufrir vientos fortísimos... pero sobre todo hay un problema de Nieve...

Eso sí es un problema grave. Los aros, quizá menos, pero los dipolos cruzados son candidatos favoritos a convertirse en un bloque de hielo.

73
Luis - EA4BGH - IN80BL - Las Rozas de Madrid
2m 70cm 23cm 3cmRX y 3cm/P

ResponderCitar
EA1MX
Mensajes: 208
#134390  - 24 enero, 2011 12:17

Hola maximo es todo casero, echo en mi qth . saludos

ResponderCitar
EB2FJN
Mensajes: 812
#134419  - 24 enero, 2011 12:43

Hola chicos.

EA1MX escribió:
Hola maximo es todo casero, echo en mi qth . saludos

Joseeeee, que "puntero" eres...jajajaja. Sal del agujero, que trabajas a la sombra...hihih.

Cuidate saludos Pedro Eb2FJN.

P.D: Que no se entere el Guille :whistle: :whistle: , pero te he escuchado en HF varias veces ;) ;)

!! SOSIEGA PEDRO SOSIEGA !!!

ResponderCitar
EA3EDU
Mensajes: 3161
#134422  - 24 enero, 2011 13:47
EB2FJN escribió:
Hola chicos.

EA1MX escribió:
Hola maximo es todo casero, echo en mi qth . saludos

Joseeeee, que "puntero" eres...jajajaja. Sal del agujero, que trabajas a la sombra...hihih.

Cuidate saludos Pedro Eb2FJN.

P.D: Que no se entere el Guille :whistle: :whistle: , pero te he escuchado en HF varias veces ;) ;)

Si si, Jose trabaja HF y tambien SAT a escondidas de Guillermo. ;) ;) ;)

Saludos, Mariano.
http://ea3edu.ure.es

ResponderCitar
EA1MX
Mensajes: 208
#134423  - 24 enero, 2011 17:23

Hola pedro , majete que tal? , aqui estamos al pie del cañon , pero si un poco escondido ji ji ji , saludos , a cuidarse .

ResponderCitar
EA1MX
Mensajes: 208
#134426  - 24 enero, 2011 17:26

ja ja ja ja ja Hola mariano je je je , que pillada , como me escuchaste eh....... hago sat hace mucho lo que pasa que como dice pedro me escondo mucho ji ji ji saludos

ResponderCitar
EA1YE
Mensajes: 173
#134432  - 24 enero, 2011 17:56

Adjunto imagen robada del "making off".

ResponderCitar
EA4BGH
Mensajes: 1177
#134377  - 24 enero, 2011 19:11

Me gusta el montaje del ventilador. Extrae el aire caliente del PA y lo lleva al excitador, con lo que se mantiene en temperatura.

No sé si lo habéis hecho adrede...

73
Luis - EA4BGH - IN80BL - Las Rozas de Madrid
2m 70cm 23cm 3cmRX y 3cm/P

ResponderCitar
EA3BB
Mensajes: 752
#134378  - 24 enero, 2011 19:20

La baliza EA3UHF en 432.481 Mhz.ya esta lista para llevarla junto a la de 1200 ED3YAR para empezar las pruebas, espero ponerla en marcha si el frio amaina esta misma semana.

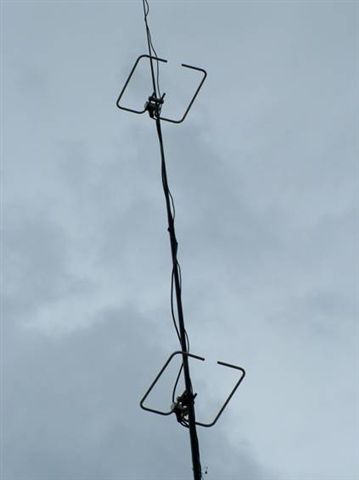

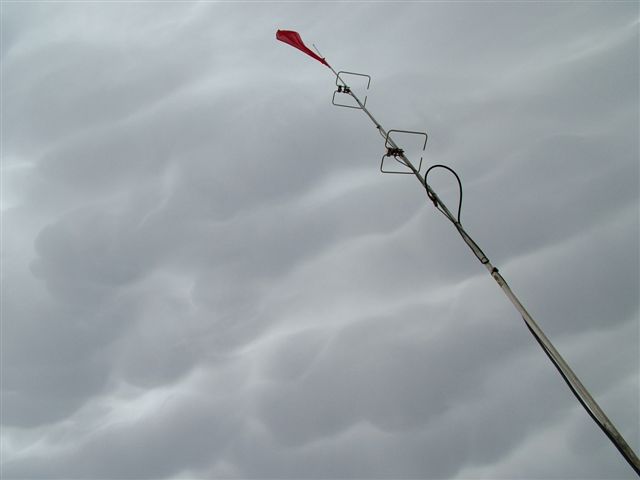

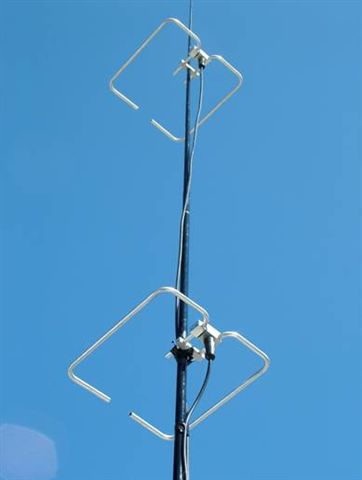

Os pongo fotos de las antenas el kit de M2 con dos Loop enfasadas y estaran colocadas justo encima de las de 1200 http://www.ea3bb.net/?page_id=111 , resaltar que estas antenas parecen de jugete pues son muy pequeñas, pero dicen que rinden muy bien,

Cuando este oprativa ya lo comunicare.

73 Pau EA3BB

Pau Prat Parella JN01VS
www.ea3bb.net

ResponderCitar
EA1AWV
Mensajes: 220
#134379  - 24 enero, 2011 19:42

Hola Pau te quedo fenomenal todo el conjunto espero escucharla desde el QTH concursero un saludo Jose Ignacio

ResponderCitar
EA1MX
Mensajes: 208
#134457  - 24 enero, 2011 20:14

Hola luix , esta todo pensado o casi todo ji ji ji

ResponderCitar
EA1MX
Mensajes: 208
#134447  - 24 enero, 2011 20:16

ayyyyyyyyyyyy que malo eres antoñito je je je

ResponderCitar
EA1EF
Mensajes: 755
EA1MX
Mensajes: 208
#134544  - 25 enero, 2011 08:34

ea1ef, Hola edu , aqui estamos haciendo cosillas, esperando a fbf para ver que antena se coloca alli arriba, que no se decide , je je , saludos

ResponderCitar
