Construcción Torreta Telescopica

Página 1 / 2
  RSS
EA3GKE
Mensajes: 3
21 abril, 2017 13:13     #34684

Hola a todos:

Recientemente me he construido una torre telescópica y como hay poca documentación al respecto, quiero compartir con ustedes el trabajo realizado.

Se trata de una torreta, como dije antes, telescópica de tres tramos a tres metros cada uno, de ésta forma queda una medida útil de 7,50 metros en su totalidad (para mí con esas medidas tengo bastante).

El primer tramo o tramo exterior es de 36 cm de lado (triángulo equilátero).

El segundo tramo obviamente va en el interior de éste y el tercero dentro del segundo, con una holgura de 10 m/m en su perímetro.

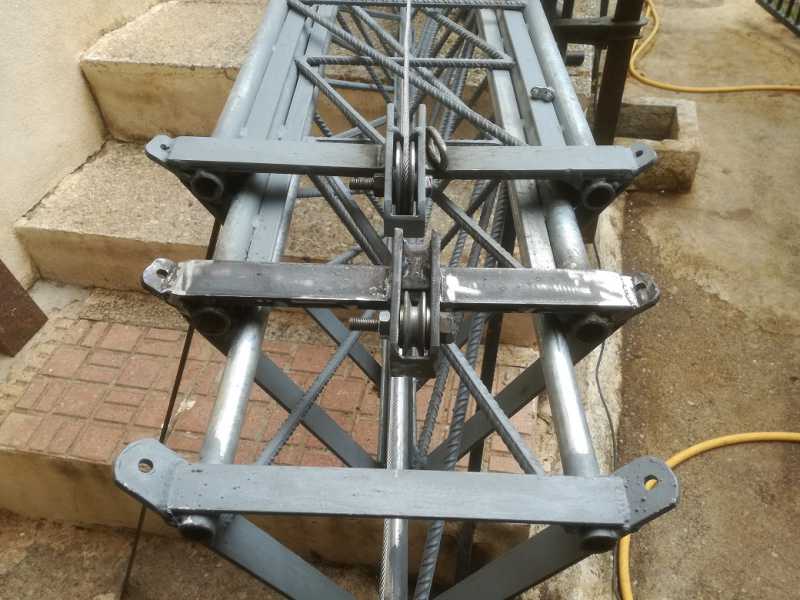

En la parte superior de los tubos van soldadas dos pletinas en forma de V en cada uno, por las cuales se deslizan los tramos con una holgura de 2 m/m, de esta manera permite el deslizamiento sin cabeceo (quedando un tramo dentro del otro de 75cm)

En la base tiene una placa de hierro de 45cm x 45cm x 0,8cm con su mecanismo para ser basculante.

Los materiales empleados:

Tubos galvanizados de fontanería de 3/4 para los tramos primero y segundo, siendo el tercero de 1/2 .
Angulo de 40x40 para la base.
Varillas corrugada (REA) DE 10 m/m.
Pletinas de 25x4 para las Vs (tramo primero).
Pletina de 20x4 para las Vs (tramo intermedio).
Pletina de 40x8 para el soporte del cabrestante, fijación del los cables y cinturón de cada tramo que soporta la correspondiente polea.
Chapas de 4m/m en forma de triangulo, una para el final del tramo pequeño y otra para el soporte del rotor.
Tornillos, tuercas, bulones, etc.

Mecanismo de elevación:

1 Cabrestante manual.
2 Poleas.
Cable de 5m/m inoxidable.
3 Cubre cabos.

Saludos cordiales,
EA3GKE

[IMG] http://s09.flagcounter.com/count2/TPUP/bg_FFFFFF/txt_000000/border_CCCCCC/columns_8/maxflags_250/viewers_0/labels_1/pageviews_0/flags_0/percent_0/[/IMG]

ResponderCitar
  EA5WA, EA2AJO y EC4C me gusta
EA3FNM
Mensajes: 1411
21 abril, 2017 14:53     #309644

Muy buena aportación.
Gracias

EA3FNM
ex-ec3ccq
Pedro
Barcelona
ea3fnm@gmail.com

ResponderCitar
EA1DDO
Mensajes: 7539
21 abril, 2017 16:39     #309645

Hola,

Escribió:
hay poca documentación al respecto

Efectivamente, hay muy poca información.
Es muy interesante pues yo también tengo pensado construir alguna.

Una pregunta, ¿De que diámetros son los tubos y varillas?

Veo que tu no les has puesto ruedas, para deslizar. Se complica más pero supongo que en esas medidas no hay problema. Ya cuando la torreta sea más grande, se puede ir pensando en ruedas.

Yo quiero hacer una más grande, dejando los tubos de 6m enteros, o incluso alargándolos a 9m, no lo se aún.

El cable de acero, lo hay inox o galvanizado.
Normalmente usan el galvanizado, pero eso se oxida, y más los que vivimos cerca del mar.
pero el cable inox hay que tener cierta precaución ya que no permite curvas muy cerradas (hay que usar poleas de mayor diámetro), y usar cable formado por más hilos delgados, en vez de pocos gruesos.

Son detalles que he podido ir averiguando.

Hay un par de hilos anteriores donde ya hablamos del tema:

https://www.ure.es/foro/6-tecnico/226114-torreta-telescopica-casera-medidas.html

https://www.ure.es/foro/4-hf/162119-esquema-de-una-torreta-telescopica.html

https://www.ure.es/foro/6-tecnico/225644-calculos-para-construir-una-torre-telescopica.html

Muchas gracias por compartir el proyecto.

73, Máximo - EA1DDO

Máximo Martín - EA1DDO
HK1H - M0HAO - DMR 2141122

Correo-e: EA1DDO@HoTMaiL.com
Página web: http://www.EA1DDO.es
Foro: http://foro.ea1ddo.es/

ResponderCitar
EA3FNM
Mensajes: 1411
21 abril, 2017 20:10     #309646

En estos sistemas (torres o mástiles telescópicos) lo que a mi siempre más me ha preocupado es que no haya sistema de anclaje de los tramos. Eso de que el cable de acero lo sustente no me convence.
vi un sistema para un carro exterior que se sustentaba en posición con un sistema con forma de martillo que lo fijaba de forma muy curiosa.
No es que me vaya a hacer ninguna pero es una cuestión de curiosidad.
Slts.

EA3FNM
ex-ec3ccq
Pedro
Barcelona
ea3fnm@gmail.com

ResponderCitar
EA3GKE
Mensajes: 3
21 abril, 2017 20:53     #309660

Hola Máximo, los tubos son los empleados en fontanería, de 1" y 3/4" respectivamente,las varillas son de 10 m/m.
El cable es de inox de 6 m/m y efectivamente...el cable que sea maneable para que permita torsión.
El tambor del cabrestante lo he agrandado, de manera que el cable dé menos vueltas.
En la parte inferior de los tubos van unos casquillos que evitan el roce de hierro con hierro.
No he puesto mas fotos por lo limitado del foro. (si te interesa te lo envío por email)
Atte Jesús ea3gke

ResponderCitar
EA3NN
Mensajes: 1472
22 abril, 2017 07:21     #309647

Saludos Jesús, a mi si me interesan mas fotos de como has hecho esta torre, me parece muy muy bien fabricada, de verdad.

Agradecería fotos a mi mail para " copiarte " en un futuro muy cercano.

ea3nn.dany@gmail.com

EA3NN Dany.

EA3NN, Dany Sayago, El Vendrell, Tarragona.
EA3RCY Radio Club Tarragones
ACRACB DCE CASTILLOS

ResponderCitar
EA1HLH
Mensajes: 927
22 abril, 2017 08:17     #309661
EA3FNM escribió:
En estos sistemas (torres o mástiles telescópicos) lo que a mi siempre más me ha preocupado es que no haya sistema de anclaje de los tramos. Eso de que el cable de acero lo sustente no me convence (...)

La mía tiene un sistema como este, que una vez elevada, los "giras" para dentro y dejas el tramo "descansando" sobre el soporte.


Por cierto, al autor del hilo... Buen trabajo!, muchas gracias por el aporte.

Saludos.

www.ea1hlh.info
http://emergencias.ea1hlh.info

ResponderCitar
EA3FNM
Mensajes: 1411
22 abril, 2017 10:03     #309664
EA1HLH escribió:
EA3FNM escribió:
En estos sistemas (torres o mástiles telescópicos) lo que a mi siempre más me ha preocupado es que no haya sistema de anclaje de los tramos. Eso de que el cable de acero lo sustente no me convence (...)

La mía tiene un sistema como este, que una vez elevada, los "giras" para dentro y dejas el tramo "descansando" sobre el soporte.


Por cierto, al autor del hilo... Buen trabajo!, muchas gracias por el aporte.

Saludos.

Ok David. Este sistema es manual pero me refiero mas a algo automatico que asegure en subida y libere en bajada.
Con dos tramos tengo una idea de como hacerlo usando el sistema del elevador que vi en youtube pero con mas tramos se complica ya que dsbe ser selectivo.
O poner un sistema independiente de izado para cada tramo.....
Slts

EA3FNM
ex-ec3ccq
Pedro
Barcelona
ea3fnm@gmail.com

ResponderCitar
EA3NN
Mensajes: 1472
22 abril, 2017 13:32     #309648

Yo vi en un video un compañero italiano que habia hecho un sistema para cuando subiera descansara y al bajar se desanclara solo, si lo encuentro lo pondre por aqui, muy chulo.

Enviado desde mi ASUS_Z00AD mediante Tapatalk

EA3NN, Dany Sayago, El Vendrell, Tarragona.
EA3RCY Radio Club Tarragones
ACRACB DCE CASTILLOS

ResponderCitar
EA3FNM
Mensajes: 1411
22 abril, 2017 14:17     #309649

Aporto mi pequeña parte. Pongo enlace de youtube de ea1bli paea el sistema de anclaje de carro elevador. Una gran idea y aportacion de Julio ea1bli..

EA3FNM
ex-ec3ccq
Pedro
Barcelona
ea3fnm@gmail.com

ResponderCitar
EA1DDO
Mensajes: 7539
22 abril, 2017 19:40     #309670
Escribió:
Pongo enlace de youtube de ea1bli paea el sistema de anclaje de carro elevador. Una gran idea y aportacion de Julio ea1bli..

Muy bueno es ese sistema.

73, Máximo

Máximo Martín - EA1DDO
HK1H - M0HAO - DMR 2141122

Correo-e: EA1DDO@HoTMaiL.com
Página web: http://www.EA1DDO.es
Foro: http://foro.ea1ddo.es/

ResponderCitar
EA3NN
Mensajes: 1472
22 abril, 2017 20:38     #309650

este sistema me refería Maximo, esta muy chulo.

EA3NN, Dany Sayago, El Vendrell, Tarragona.
EA3RCY Radio Club Tarragones
ACRACB DCE CASTILLOS

ResponderCitar
EA3FNM
Mensajes: 1411
23 abril, 2017 06:42     #309674

Asi es...es muy chulo pero en una torre solo funciona automaticamente con un tramo movil (torre de dos tramos). Refuerzas la varilla horizontal final donde descansa y lo tienes listo.
Pero, Y si es una torre de tres tramos donde dos son moviles???? Con sistemas de izado independientes se podría hacer pero no se me ocurre ni he visto nada con un solo sistema de izado.
Slts

EA3FNM
ex-ec3ccq
Pedro
Barcelona
ea3fnm@gmail.com

ResponderCitar
EA1DDO
Mensajes: 7539
23 abril, 2017 07:40     #309682
Escribió:
Y si es una torre de tres tramos donde dos son moviles????

¿Te refieres a una torre telescópica?

Esas son más difíciles de bloquear.
Creo que las que venden comerciales, incluso las Luso, no tienen bloqueo. Todo descansa con el cable de acero y al final en el tornillo sin fin del cabrestante.

Se podría intentar algo son solenoides.
Son unas bobinas que tienen en el núcleo un eje y al alimentar el solenoide, ese eje sale hacia el frente. Al sacar alimentación el eje vuelve al sitio, por medio de un muelle o resorte.

Los hay de muchas formas, tamaños, etc.
Podría usarse uno de éstos para mover un eje o mecanismo donde la torre apoye, y por su tamaño cabría perfectamente dentro de la torre.


73, Máximo - EA1DDO

Máximo Martín - EA1DDO
HK1H - M0HAO - DMR 2141122

Correo-e: EA1DDO@HoTMaiL.com
Página web: http://www.EA1DDO.es
Foro: http://foro.ea1ddo.es/

ResponderCitar
EA3FNM
Mensajes: 1411
23 abril, 2017 10:01     #309685
EA1DDO escribió:
Escribió:
Y si es una torre de tres tramos donde dos son moviles????

¿Te refieres a una torre telescópica?

Esas son más difíciles de bloquear.
Creo que las que venden comerciales, incluso las Luso, no tienen bloqueo. Todo descansa con el cable de acero y al final en el tornillo sin fin del cabrestante.

Se podría intentar algo son solenoides.
Son unas bobinas que tienen en el núcleo un eje y al alimentar el solenoide, ese eje sale hacia el frente. Al sacar alimentación el eje vuelve al sitio, por medio de un muelle o resorte.

Los hay de muchas formas, tamaños, etc.
Podría usarse uno de éstos para mover un eje o mecanismo donde la torre apoye, y por su tamaño cabría perfectamente dentro de la torre.


73, Máximo - EA1DDO

Si, podrian usarase solenoides para el bloqueo pero tiene o tienen (habra que poner varios) que estar muy bien puestos y dimensionados al peso del conjunto, pero después de ver el video es ea1bli con la solución mecanica, cualquier otra que sea electromecanica es introducir mas variables de problema.
Un tema par pensar cuando voy y vengo del trabajo

EA3FNM
ex-ec3ccq
Pedro
Barcelona
ea3fnm@gmail.com

ResponderCitar
EA3NN
Mensajes: 1472
23 abril, 2017 12:40     #309651

Principalmente creo el problema esta en no tener que instalar componentes eléctricos, pero con un solo solenoide como ese iria mas que bien para cada tramo, actuando en un resorte de acero con buenas dimensiones, a lo que ademas debe estar bien engrasado, etc....

tengo camiones grúa, no es algo que a mi me preocupe, ya que las gruas se deben engrasar cada 2 semanas 1 mes como mucho, no seria problema, pero conlleva un mantenimiento claro esta.

la idea del solenoide la veo muy factible para alguien como yo, mi intención no es subir y bajar constantemente las antenas, solo para mantenimiento, 1 vez cada 3 meses como mucho.

Yo había pensado algo parecido pero totalmente mecánico, serian dos palancas de freno de mano de coche, en una había pensado instalar lo mismo que la solenoide pero accionado mecánicamente con una de las palancas, y la otra palanca seria para activar el freno mecánico que le instalaría al mástil, no al rotor, que eso ya lo he visto, con una mordaza de freno de disco de cable de bicicleta, y el disco en el mástil, no recuerdo donde lo vi, pero me pareció una idea bestial.

EA3NN Dany.

EA3NN, Dany Sayago, El Vendrell, Tarragona.
EA3RCY Radio Club Tarragones
ACRACB DCE CASTILLOS

ResponderCitar
EA1BXJ
Mensajes: 156
23 abril, 2017 15:41     #309652

Saludos.
En el siguiente video esta la solución por si se rompe un cable, ( también de Julio ea1bli), ingenioso y efectivo.
José-ea1bxj

José Manuel-ea1bxj

ResponderCitar
EA3FNM
Mensajes: 1411
23 abril, 2017 19:54     #309694
EA1BXJ escribió:
Saludos.
En el siguiente video esta la solución por si se rompe un cable, ( también de Julio ea1bli), ingenioso y efectivo.
José-ea1bxj

Ingenioso!! Ese elemento lo conozco.....Se usa como parte del sistema de delatores en cajas fuertes.

EA3FNM
ex-ec3ccq
Pedro
Barcelona
ea3fnm@gmail.com

ResponderCitar
EA3FNM
Mensajes: 1411
24 abril, 2017 05:50     #309705
EA3FNM escribió:
EA1BXJ escribió:
Saludos.
En el siguiente video esta la solución por si se rompe un cable, ( también de Julio ea1bli), ingenioso y efectivo.
José-ea1bxj

Ingenioso!! Ese elemento lo conozco.....Se usa como parte del sistema de delatores en cajas fuertes.

Me auto-respondo porque no oiedo editar.
Creo que solo tiene un sistema de bloqueo por tramo de torre y el conjunto debe pesar un monton...No se si sera suficiente uno por tramo...pero sigo pensando que es MUY ingenioso y bien planteado

EA3FNM
ex-ec3ccq
Pedro
Barcelona
ea3fnm@gmail.com

ResponderCitar
EA1ADZ
Mensajes: 5
27 abril, 2020 14:57     #346780

@ea3gke

hola Pedro acabo de leer tu artículo sobre cómo hacer una torreta telescópica y la verdad me a gustado mucho y me pondré a ello cuando todo esto que estamos pasando lo permita

pero no doy entendido el reenvío de cables y poleas

tú podrías mandarme un croquis o algo que me sea sencillo de entender

muchas gracias de antemano y te deseo lo mejor para ti y los tuyos

min saludo

Ea1adz Luis por el Ferrol

joluvelo.vega@gmail.com



ResponderCitar
