Medidas con Analizador de Redes

Hola Jose, en primer lugar felicitarte por la idea.
Ya lo he comentado en otro hilos, pero aprovecho este para pedir que algun voluntario nos ilustre sobre la carta smith, ya que es muy practico conocerla, yo tengo algunas nociones, pero muy basicas.
Esto parece interesante http://www.foroteleco.com/forum/f-sica-electromagnetismo/566-simulador-de-cartas-de-smith.html

73.

Hola a todos:

Una idea que puede ser interesante para aprender sobre la carta de SMITH podría ser crear unos poweerpoints tipo lección 1, lección 2, etc...

También tener una frecuencia de reunión via radio o foro de red sobre el tema.

A ver si tenemos suerte de poder formarnos a los que les guste un poco más en estos campos y adaptarnos a los nuevos equipos que cada vez se están poniendo más accesibles en el mercado.

Se ve la buena iniciativa de Jose intentando enseñar a los que no sabemos je y las ganas de Pedro.

73s

JM

Ya ves ando aqui con el "juguetito" (VNA HP) enredando, es una pasada. ademas me han dicho que si me hace falta un fin de semana que lo pida 👿 .
73.

EA4ADJ escribió:

Ya ves ando aqui con el "juguetito" (VNA HP) enredando, es una pasada. ademas me han dicho que si me hace falta un fin de semana que lo pida 👿 .
73.

Venga, danos un poco de envidia... ¿qué modelo es ?. Debe ser por lo menos el nieto de mi 8753C

73 JOSE EB5AGV

Hola, pues este que tengo yo es antiguo, no recuerdo ahora el modelo, creo que es un HP8714, el lunes os los digo, pero hay otros cuantos que aun no han llegado y no se como son.
El año pasado tuvimos uno muy bueno pero formaba parte de un Rack de pruebas para un cliente y se vendio todo el conjunto, tampoco recuerdo el modelo, si que el lunes os cuento.
Este que tengo ahora aunque es antiguo a mi me hace un mundo. Lo vamos a usar para ver la ROE de diferentes antenas, unicamente.
Hoy he hecho una prueba, he calibrado el VNA, ya sabeis abierto, corto y carga de 50 Ohm, usando una T, luego he dejado en la T la carga usada para calibrar y claro la ROE era 1:1 tras esto he montado en la otra toma de la T un latiguillo de longitud aleatoria de RG58, y claro me ha mostrado unos picos de ROE infinita, he mirado las frecuencia de ellos y eran 174, 522 y 870 (tenia limitada la excursion de frecuencia a 1Ghz). Estaba buscando en que frecuencia este latiguillo era 1/4 de onda. Bueno el caso es que tras calcular la longitud de onda de 174 MHz dividirla por 4 y multiplicar por el FV (0.66) salia 28,44 y hechando el metro al latiguillo voila medida clavada, mi compañero que no sabe del tema flipaba.
Bueno, no se realmente si lo he hecho del modo mas correcto, lo he hecho usando la logica.
Lo que no termino de entender es por que en medio de cada pico de ROE hay una zona sin ella, Tambien lo he hecho con la carta de smith, pero hay me liaba mas.
Os pongo una foto de la prueba.

73.

Sobre la Carta de Smith.
Notas básicas.

El eje horizontal de la carta representa la parte real de la impedancia. En el centro es 50 ohm. Hacia la derecha sube hasta llegar a infinito y hacia la izquierda baja hasta llegar a cero.

En el eje horizontal, la parte imaginaria es cero.

Si nos desplazamos hacia arriba del eje horizontal, la parte imaginaria de la impedancia es positiva (es decir, inductiva). Si nos desplazamos hacia abajo, es negativa (o sea, capacitiva).

Podéis practicar con este applet Java de Agilent. Fijaos cómo cambian R y X.

http://www.home.agilent.com/upload/cmc_upload/All/Smith_Chart.htm?cmpid=zzfindnw_smithchart&cc=ES&lc=es

Quiz:

1 - Dónde es la ROE 1 en la carta ?

2 - Dónde está el punto de resonancia en la carta (*)?

(*) Ojo, pregunta trampa.

Hola:

Creo que lo tengo claro, a mí me lo enseñaron así. Parte horizontal Resitencia, arriba inductiva y abajo capacitiva.

Este es unh choque de rf analizado hace poco, una pinta bárbara , seguro que salió de algun amplificador , pero....

Según la carte de smith o más bien por los valores, creo que en 160 y 80m era buena pero de ahí para abajo acaba siendo más condensador que bobina. No me hagais mucho caso que ya tengo datos confundidos.
73s
Jm

Jose Manuel,

en el marker 3, R sale negativa. Eso no es viable.
Podría ser una mala calibración? Abajo, a la derecha de "Cor" hay un signo de admiración.

No conozco bien ese redes. En el curro tenemos dos de ese modelo, pero como los menús me parecen un petardo, procuro evitarlos... jeje.

Aqui hay un tutorial sobre analizadores de redes de Agilent, esta bastante completo

[attachment]agilent_network_analyzer_basics.pdf[/attachment]

Quien lo desee, que se ponga en contacto conmigo y se lo envio, porque no puedo adjuntarlo en el mensaje del foro

Saludos,
Javier
EA4FSD

EA4FSD escribió:

Aqui hay un tutorial sobre analizadores de redes de Agilent, esta bastante completo

[attachment]agilent_network_analyzer_basics.pdf[/attachment]

Quien lo desee, que se ponga en contacto conmigo y se lo envio, porque no puedo adjuntarlo en el mensaje del foro

Saludos,
Javier
EA4FSD

¿Te refieres a éste?

5965-7917E.pdf

73 JOSE EB5AGV

Hola Jose, si es ese documento.

Javier.
EA4FSD

Hola a todos
Manuel
te refieres a memorizar los datos mediante el sistema TDR en los analizadores ????
por lo general, suele haber cambios de impedancia en las antenas,
yo mismo, lo noto con una vertical los días de lluvia,
no se, puede ser que no entienda tu respuesta

saludos

Hola,

No recordaba este hilo. Tendré que resucitarlo cuando sea necesario, en vez de abrir hilos nuevos.

Lo del poster, yo ya lo tengo. Ahí atrás pedí uno, el de PIM, y me lo enviaron, y luego pedí el de RF y el de los VNA.

Se me pasó ponerlo por aquí. :unsure:

Para ponerlos en casa, son un poco grandes, pero para radioclubes, talleres, y ese tipo de lugares están bien.

Gracias

73, Máximo - EA1DDO

¿No tendrás el enlace al de RF ?

73 JOSE EB5AGV

EA1DDO escribió:

Hola,

No recordaba este hilo. Tendré que resucitarlo cuando sea necesario, en vez de abrir hilos nuevos.

Lo del poster, yo ya lo tengo. Ahí atrás pedí uno, el de PIM, y me lo enviaron, y luego pedí el de RF y el de los VNA.

Se me pasó ponerlo por aquí. :unsure:

Para ponerlos en casa, son un poco grandes, pero para radioclubes, talleres, y ese tipo de lugares están bien.

Gracias

73, Máximo - EA1DDO

Hola,

A mi me enviaron un correo el otro día y viene un enlace a donde están todos los posters:

pages.anritsu-emearesponse.com/Knowledge-hub.html

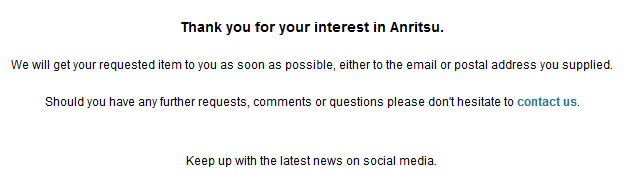

[img] [/img]

Veo que el de RF se agotó, pero de otros aún hay.

73, Máximo - EA1DDO

Jose, muy bueno este documento, los de Agilent saben transmitir los conceptos basicos de una forma sencilla y este es un ejemplo, lo cual no quiere decir que sea de facil comprension, sobre todo para quien lo intenta por primera vez. Este hilo del foro ya es interesante y puede cobrar bastante participacion, si quien este interesado, pierde el miedo a preguntar, aunque sean las cuestiones mas tontas, porque luego resultan ser basicas para la comprension de la materia en cuestion.

73 Jose Antonio ea7ajh ex ce3bgl

Hola,

Pongo un enlace a otro interesante documento sobre VNA;

http://www.keysight.com/upload/cmc_upload/All/BTB_Network_2005-1.pdf

73, Máximo - EA1DDO

EC4AA escribió:

EB5AGV escribió:

¿No tendrás el enlace al de RF ?

73 JOSE EB5AGV

Parece que han hecho otra edición: https://pages.anritsu-emearesponse.com/RF-Microwave-Poster.html
https://pages.anritsu-emearesponse.com/Knowledge-hub.html

¡Gracias, uno en camino :laugh: !

73 Jose EB5AGV

Gracias por el aviso.
