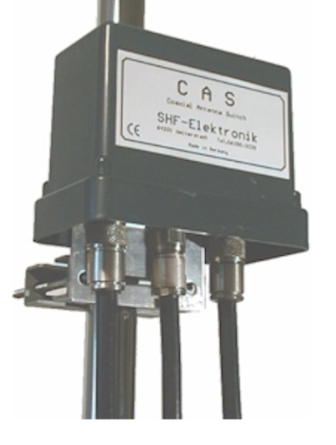

CONMUTADOR DE ANTENAS -CAS- 0-1500MHZ DE SHF-ELEKTRONIC_2 ANTENAS

Hola,

Para UHF alta (No SHF, porque 1290Mhz ES UHF, de hecho 2.4Ghz ES UHF), necesitas usar conmutadores coaxiales de verdad, de los que mantienen los 50Ohms lo más posible.

Busca por RELÉS coaxiales.

Hay de muchos tipos y precios, de exterior i/o de interior.

Normalmente van con conectores N porque son profesionales.

Eso si, en esa parte del segmento de UHF necesitarás ya muy buenos cables. Nada de RG-58. ni de RG213.

Cables con dielectrico de aire como el aircomplus, o cables con dielectrico de foam, como el Cellflex de 1/2". Y sus conectores.

Aquí el grueso de los cables no los determina tanto la potencia a guiar, sinó la perdida en dB/m.

Por ejemplo, puede ser que en 2.4Ghz tengas sólo 4W de potencia, pero si miras las tablas, para hacer un feder de 25 ó 30m tienes menos pérdidas con cellflex de 7/8" que con cellflex de 1/2".

En fín hay mas detallitos, pero esto es en definitiva lo que hay.

La verdad, no hay muchos detalles del aparato, ni PDF ni nada.

Pero yo creo que si le mandas un correo, te responden con más detalles, el PDF o algo similar:

contact@shf-elektronik.de

73, Máximo EA1DDO

https://test.shf-elektronik.de/index.php/en/products/accessories/205-cas-coaxial-antenna-switch-en.html

Publicado por: EA6XD

↑

Dudas, pocas aunque algunas que serían las siguientes.

Que tal funciona en 1296mhz?

Hay otras marcas con prestaciones similares o mejores o/y mejores precios?

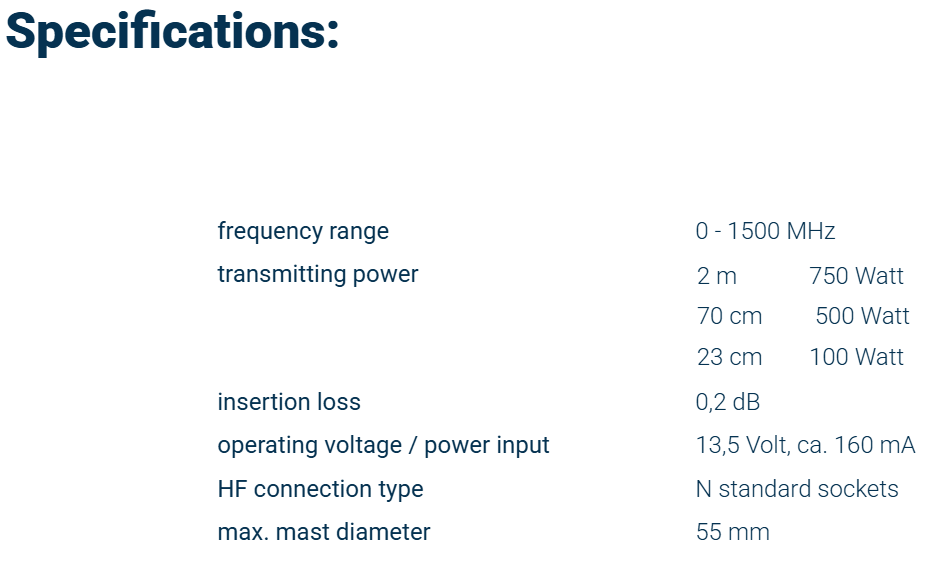

El "¿Que tal funciona?" lo dirá básicamente las pérdidas y aislamiento que tenga (y potencia soportada), y como no aparecen en la página (aparece la potencia, pero pérdidas solo dice 0.2dB pero no sabemos en que frecuencia), es un dato que hay que preguntar al fabricante/vendedor.

Normalmente, en el 99% de los casos, los colegas que trabajan esas bandas suelen hacerlo ellos mismos.

Ese aparato no es más que un relé metido en una caja. Por lo tanto, lo que se suele hacer es conseguir el mejor relé que puedas, y meterlo en una caja estanca.

Digamos que la solución de SHF-Electronik es para principiantes y/o los que son muy muy malos con las manualidades 😎

73, Máximo EA1DDO

Gracias a todos por responder.

Sigo mirando en varios sitios y la verdad, muy, muy poca información técnica he encontrado de otros tantos modelos.

En Alie#press hay varios y aparentemente nuevos, algunos parecen nuevos y otros parecen usados, en Eb#ay otro tanto de lo mismo, pero para un desconocedor del tema como yo es como explicarle la teoría de la relatividad a un oso hormiguero 🤣 🤣 🤣 , estoy ploff en el tema, aunque entiendo las características que exponen, potencia soportada, pérdidas, aislamiento etc etc, pero para una frecuencia tan alta de la UHF como son los 1296 Mhz que cualquier pérdida es importante, los cables coaxiales y los conectores utilizados y las potencias de salida bajas se me hace un mundo elegir un u otro modelo.

He visto varios, casi todos ellos usados, aunque hay alguno de nuevo en Eb#ay que verdaderamente se ven bien, 2, 3, 4 y hasta 6 antenas con conector N, se ven para interior, aunque metiéndolos dentro de una buena caja y bien aislada valdrían para exterior que es para donde los necesito.

No se pa donde tirar, ni se lo que realmente vale la pena, algunos de ellos son del Griego que todos conocemos, el del Yogur no obviamente, 😆 😆 😆 y he leido buenos comentarios sobre el y eso me da confianza, pero el problema es elegir un u otro modelo, ya que de prestaciones y características no hay mucha diferencia, en precio si, y deduzco que a mejor precio al menos en teoría...... pues eso.

73.....

Guillem, como te dije antes, normalmente la gente que anda en esas bandas suelen fabricarse sus propias cosas.

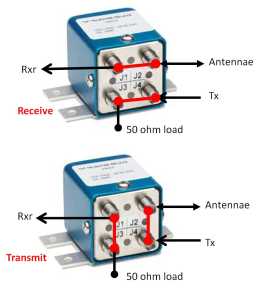

Un relé tipo "Transfer", de esos de cuatro puertos (cuatro conectores), te van a ofrecer una características muy buenas, tanto en potencia, pérdidas o aislamiento.

Algún ejemplo:

133848250938

276613035627

1005004888125028

Estoy viendo que ese chino tiene un montón de modelos: xihu888

Uno de esos, lo metes en una caja estanca, y listo. Yo lo tengo de esa manera, aunque en mi caso es para conmutar el previo en 2m, pero es lo mismo. Incluso, aunque muchos de esos relés son a 24V, con 13.8V funcionan bien, como el mío. 😎

73, Máximo EA1DDO

Muchas Gracias Máximo por la información.

En verdad que me as solucionado el problema, en breve me pongo manos a la obra, pero aún me queda una ultima pregunta por no saber como conmutar una u otra antena.....

Por ejemplo, aunque veo que todos los modelos creo que funcionan con el mismo sistema de conmutación, el 133848250938 lleva 4 conectores N, obviamente uno va al equipo y los otros tres a sus correspondientes antenas, pero, disculpando mi ignorancia en este tema........ como conmutas la antena 1, la 2 o la 3 con aparentemente solo 2 hilos?

A lo mejor digo la mayor tontería del mundo (casi seguro), pero por deducción....... tal vez podría ser que teniendo solo dos hilos............sin corriente conmutas siempre por ejemplo la 1, con positivo a un hilo y negativo al otro conmutas la 2 e invirtiendo la polaridad en los hilos conmutas la 3?

Si si, lo reconozco, acabo de releer mi párrafo anterior y seguro que acabo de decir la mayor tontería que del mundo, pero la electrónica no es mi fuerte, soy sin lugar a dudas muchísimo más mecánico que electrónico y eso supongo que se nota, pero no me avergüenzo de reconocerlo.

Muchas gracias nuevamente por compartir tu sabiduría con los que no sabemos de un tema, para mi eso no tiene precio.

73...

Publicado por: EA6XD

↑

Por ejemplo, aunque veo que todos los modelos creo que funcionan con el mismo sistema de conmutación, el 133848250938 lleva 4 conectores N, obviamente uno va al equipo y los otros tres a sus correspondientes antenas, pero, disculpando mi ignorancia en este tema........ como conmutas la antena 1, la 2 o la 3 con aparentemente solo 2 hilos?

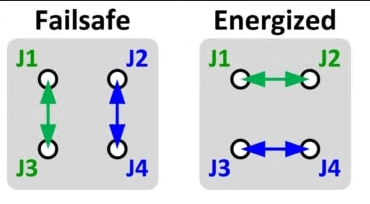

Los relés los hay de diferente numero de puertos (conectores). Esos modelos con cuatro conectores son tipo "transfer" que normalmente en reposo conectan dos puertos y activos conectan los otros dos. Hay relés de mas puertos, seis u ocho.

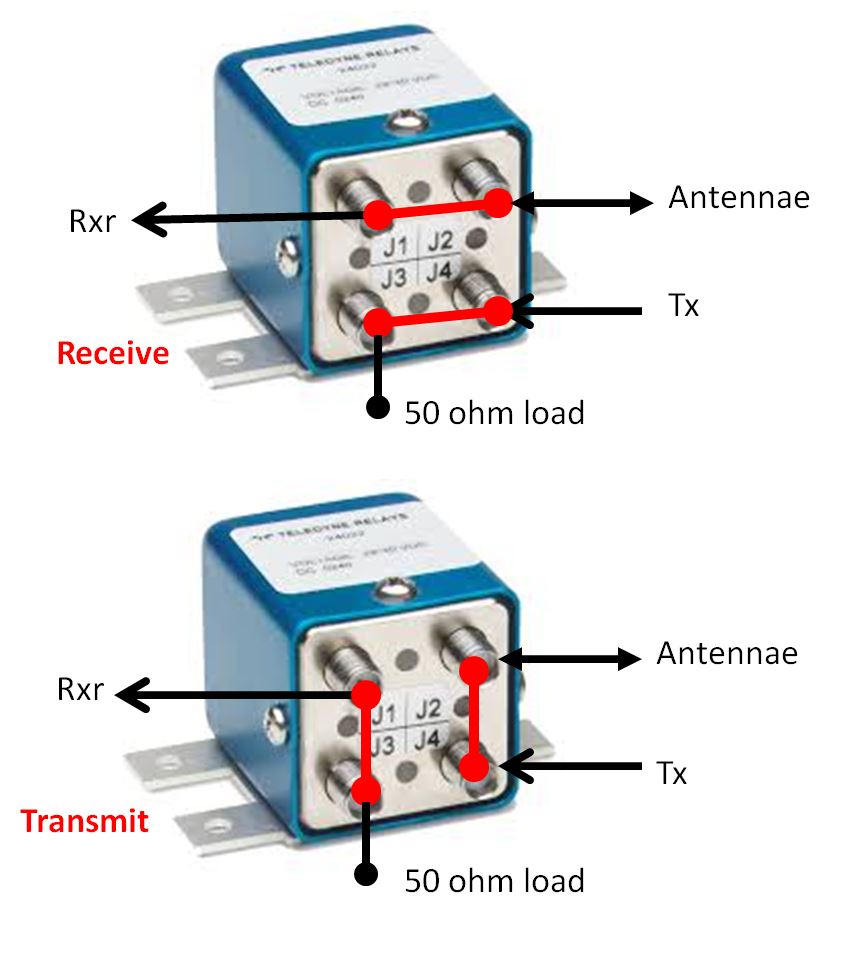

Si en tu caso quieres conmutar dos antenas, puedes poner hacerlo con un solo relé de cuatro puertos como el del dibujo de arriba, por ejemplo conectando la radio a J1, una antena a J2 y otra en J3. En reposo estaría siempre la antena J3 conectada, y al activar el relé cambiaría a la antena en J2.

Para tres antenas o mas, ya habría que usar o mas relés, o un relé con mas puertos.

73, Máximo EA1DDO
