Analizador de antenas para HF con Arduino

Enhorabuena y muuuchas gracias!!!!

Buen trabajo si señor... Me pido uno en cuanto esten disponibles.

Impresionante ! Yo quiero un par de estos.... para cuando estarán disponibles ?

Máx !!!!

Es un producto Open Hardware ???lo digo empezar a machacarte a preguntas sobre el DDS que usáis,detector, etc...

Saludos!

73&Dx de Zalo 9M2/EB1IVY

MAGNIFICA IDEA, YA NOS CONTARAS.
73 @ve EA8BPX

Hola,

estarán disponibles pronto, el tema es que estamos de vuelta con los transverters para microondas, para los de 4 m y sobre estos, más novedades como ser nuevos amplificadores para 2.3, 5.7 y 10 GHz a precios muy contenidos, como todo.

Así que son muchas "inversiones" para un bolsillo tan flaco...

Pienso que este mes comenzaremos a tener disponibles los wattimetros y analizadores de antena.

Un poco de paciencia que ya tendremos todo disponible.

Hola,

Escribió:

Mide en forma simultánea la ROE en 5 bandas

No entiendo eso.
Tiene cinco sensores conectados a cinco radios que pueden transmitir al mismo tiempo ¿?
O es tipo analizador y él mismo genera RF en cinco bandas ¿?

Ahora mismo no lo veo claro.
Gracias

73, Máximo - EA1DDO

Se generan en secuencia 5 frecuencias (se podría hacer para 7 o 10) y se lee la ROE.

Hay que aclarar que la lectura es contínua y en tiempo real, luego, cualquier cambio que haga en la antena veo los cambios directamente.

Es interesante para el ajuste de una multibanda, pones la frecuencia en donde quieres que trabaje la antena y ves como un ajuste afecta a la banda en la que estás trabajando y en las demás bandas en las que "dice" que trabaja la antena.

Es algo novedoso, interesante, que los demás no dan.

EB1IVY escribió:

Máx !!!!

Es un producto Open Hardware ???lo digo empezar a machacarte a preguntas sobre el DDS que usáis,detector, etc...

Saludos!

73&Dx de Zalo 9M2/EB1IVY

Zalo,

Aquí te paso los esquemas:

Como verás, usamos el AD8302, sinceramente, con el display TFT LCD Color, quedará chulísimo.
Aquí no hay misterios, bueno, sí, hay uno que es un secreto de mercadillo, y son las ganas de hacer las cosas, los chinos copian, nosotros creamos.

Hola Max y cia.

Felicidades por el trabajo que realizais !!!
Apuntame en la lista cuando esten disponibles.

Saludos

Josemi
EA2TZ

Hola,

Perdona, yo no se porqué tenía en la cabeza que era un medidor de ROE.
Ahora leyendo el título leo "Analizador de antenas" y caigo de la burra abajo...

Aún así lo de analizador multibanda... eso creo que no existe actualmente. Efectivamente, para las multibandas debe ser una gozada al poder vez todas las bandas al mismo tiempo, por que se afectan unas a otras normalmente.

73, Máximo - EA1DDO

Pues si, la verdad es que es buena cosa

http://www.ea6rf.blogspot.com.es
50/70/144/432/1'2/2'3/10ghz

Entre otras cosas mide la ROE, como cuando lo hace en el modo multibanda.
En el modo analizador de antena, dá la curva de impedancia y la de ROE, si el display es el TFT LCD Color, pues la da simultaneamente.

Muy interesante Maximo, imagino que tambien lo tendreis disponible con el dispaly en color.
73.
P.D. esta semana quiero dejarte enviado el ampli, ya que me toca el coche a mi y me es mas comodo.

Hola Pedro,

sí, claro que sí, se puede poner un display TFT Color LCD, si quieres el "touch screen" también.
Estas cosas si quieres las puedes implementar con el tiempo, porque actualizamos el software sin problemas, es más, lo puede hacer cualquiera porque es "open source".
Es más, como dije con anterioridad, si no quieres ponerle display (cosa desaconsejada), y le pones un shield que conecta el "bicho" por bluetooth, lo dejas colgado en la antena que estás probando, y lo ves a través del móvil... o también por WiFi y guardar datos en el ordenador...

Es impresionante lo que se puede hacer, dá mucho juego, por los costos y por el potencial técnico.

Pero ese analizador es este:

http://iphone-atom1945.blogspot.it/2013/10/antenna-analyzer-with-arduino-nano-kit.html

Sí, es exactamente ese, Luca y yo estamos trabajando juntos en este tema.

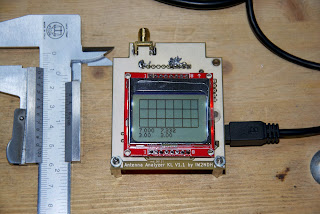

Un pasito más, con el LCD color:

Como mola, yo tambien quiero uno cuando los tengais listos. Enhorabuena.

Javier.
EA4FSD
